泰科TE 2386608-2连接器中文手册_现货采购_配套型号指南
泰科2386608-2是一款电缆安装式母端子护套连接器，专为电缆对电缆连接设计。其配置为单行双位，180度出线角度支持灵活布线，键控代码B确保对配精度。接合插针直径为0.5毫米，采用压接端接方式提供稳定电气连接。中心间距8毫米，工作温度范围为-40℃至105℃，适用于工业自动化等场景。自由悬挂安装适应系统集成需求，白色壳体简洁耐用，虽不具密封和屏蔽功能，但依托泰科品牌的高可靠性和兼容性优势，保障严苛环境下的长期性能。
一、2386608-2中文手册
| 分类 | 详情 |
|---|---|

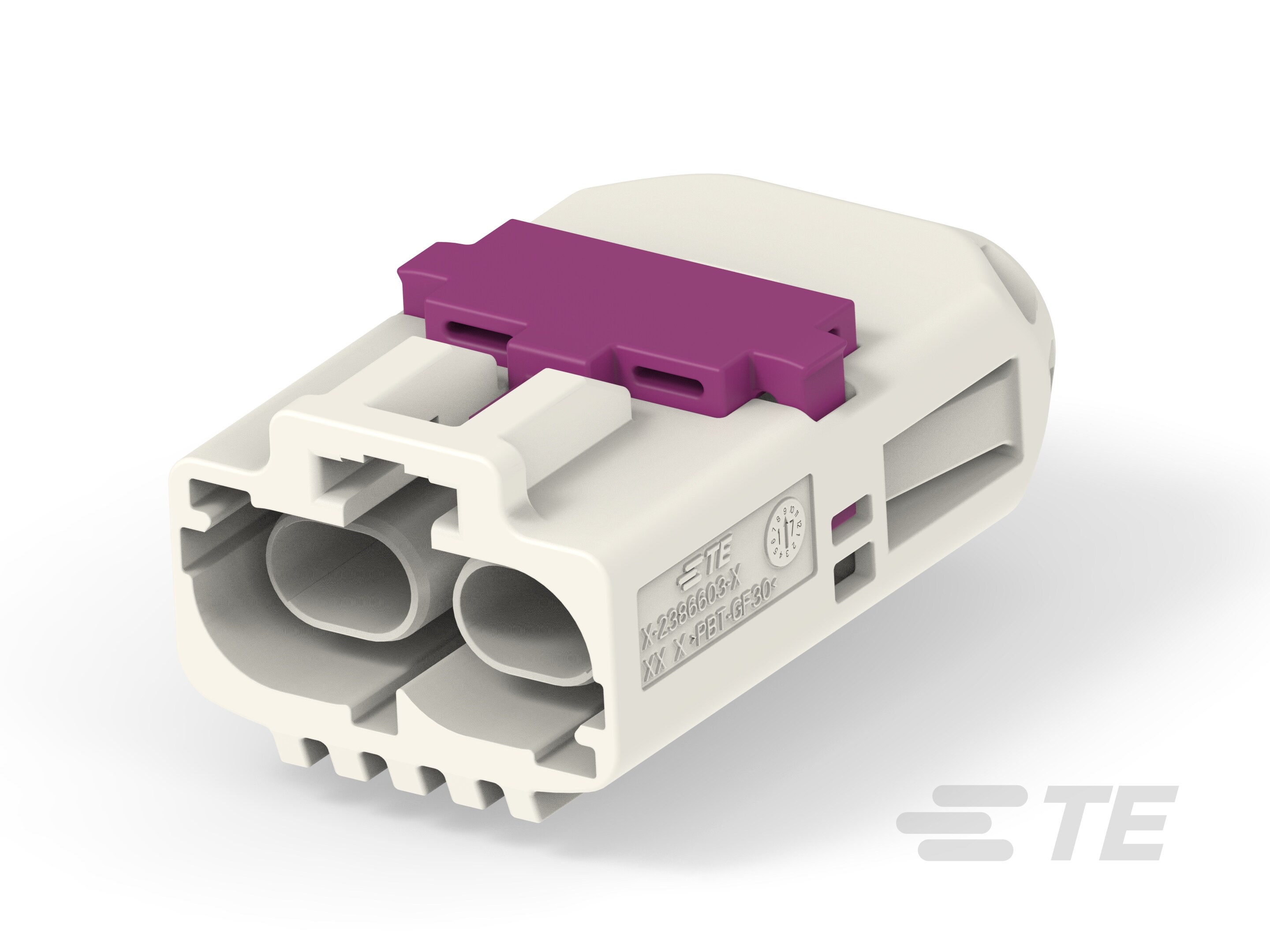

| 产品图 |  |
| 产品型号 | 2386608-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2386608-2现货 |
| 原厂手册 | 2386608-2数据手册.PDF |
二、2386608-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2386612-2 |  |
| 更多配套型号查询 | 2386608-2配套型号大全 |
三、2386608-2适用领域
泰科2386608-2连接器凭借其宽温域适应性、精准对位特性及稳定连接性能，适用于以下专业领域：
1. 汽车电子与线束系统
键控代码 B 设计结合 1位单行布局（8mm间距），有效防止车载线束接口的误插风险。压接线缆端接方式确保电气连接的可靠性，工作温度范围 -40℃至105℃ 适应发动机舱等高温环境，保障行车控制信号稳定传输。
2. 工业控制与机械设备
180°电缆出线角度优化布线空间，搭配自由悬挂安装设计（电缆安装），适用于机床、自动化设备内部的高密度线缆布局。宽温域特性（最高105℃）耐受工厂环境温度波动，支持传感器信号与设备控制链路的持久连接。
3. 仪器仪表与测控设备
紧凑的 2位结构（8mm中心间距）平衡空间利用率与信号隔离需求，压接端接工艺减少信号衰减。白色外壳便于设备内部快速识别与维护，105℃耐温能力适配精密仪器内部发热元件的布线场景。
4. 户外设备与能源系统
宽范围温度适应性（-40℃至105℃）满足太阳能控制器、户外监控设备等极端环境的使用需求。自由悬挂安装方式简化箱体内电缆管理，压接工艺增强连接点抗振动性能，确保长期稳定性。
该连接器通过键控代码防误插、宽温域兼容性及压接端接可靠性，为严苛环境提供高效连接解决方案，白色壳体进一步提升工业场景中的设备辨识度。
四、2386608-2常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装（自由悬挂）类型缺乏刚性固定点，在外力、振动或设备移动作用下，易导致连接器脱落或位移，影响稳定性。
方案：安装应力消除附件如束带或卡扣装置，优化电缆受力分布；或增设机械支撑结构（如支架），确保连接器位置牢固。
2. 密封性不足
问题：无内置密封功能（可密封属性为否），在潮湿、多尘或高污染环境（如湿度>80%RH）中，水分或污物易渗入内部端子区域，造成腐蚀或短路风险。
方案：部署外部防护措施，包括使用硅胶密封圈覆盖接口或应用密封胶封堵缝隙；避免在高湿度或多污染工况下安装。
3. 端子接触不良
问题：0.5mm直径插针配合压接端接方法，若压接高度超公差（±0.2mm公差为典型值）、振动松动或端子氧化，会增加接触电阻，导致信号断连或性能下降。
方案：严格执行压接操作于公差内，使用专用清洁工具去除端子氧化层；定期检查端子完整性，必要时更换端子或加固接点。
4. 外壳变形或腐蚀
问题：白色材质外壳在高温环境（>105°C最大工作温度）或暴露于酸碱性液体中，可能发生软化变形、裂纹或化学腐蚀，影响机械强度。
方案：避免在超温（>105°C）或强腐蚀性环境中使用；推荐在恶劣条件下选用兼容金属外壳型号，并实施季度检查。
5. 键控错位或对准偏差
问题：键控代码B配置不当（未与公端精准匹配）或安装角度偏差（180°出线设计），易造成连接点未对齐或脱扣。
方案：在安装前验证键控代码B与公端的一致性；利用对准夹具或视觉定位系统确保精确耦合。
