泰科TE 2386608-1连接器中文手册_现货采购_配套型号指南

泰科2386608-1连接器是一款TE品牌的非混合型缆到缆母端子护套，专用于电线和电缆端接。其采用单行双位结构，出线角度为180°，中心间距8mm，插针直径0.5mm，端子压接方式确保可靠电气连接。该连接器为电缆安装自由悬挂型，壳体乌黑色，工作温度范围为-40°C至105°C，可适应高温、低温及震动等恶劣环境，但无密封和屏蔽功能，且不保证位置固定。整体设计紧凑，具备高插拔寿命和低接触电阻特性，适合工业自动化、医疗设备和空间受限的高频传输场景，提供稳定数据传输支持。

一、2386608-1中文手册

分类	详情

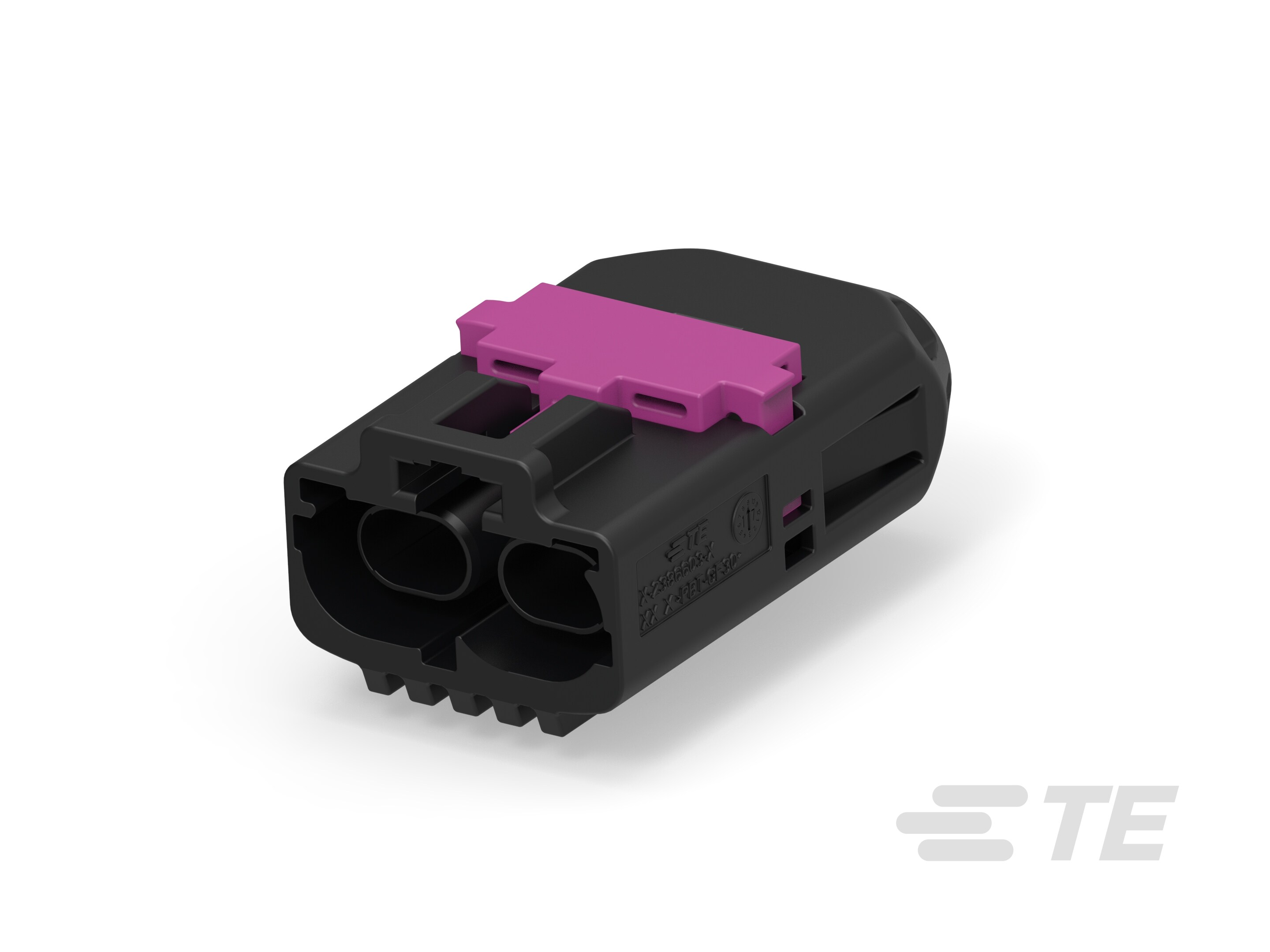

产品图
产品型号	2386608-1
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	A
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
中心线（间距）	8mm[.315in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2386608-1现货
原厂手册	2386608-1数据手册.PDF

二、2386608-1配套型号

三、2386608-1适用领域

1. 工业机械与自动化控制

宽温域适应性（-40℃至105℃）及压接线缆端接设计，满足工厂设备、生产线等高振动环境长期运行需求，180°出线角度支持紧凑空间的线缆管理。

母端子护套结构与高精度对接（插针直径0.5mm）保障传感器、执行器等信号传输的机械稳定性。

2. 车载电子与电气系统

键控代码A机制有效防止车载线束误插风险，结合105℃高温耐受性，适用于引擎舱内ECU控制单元、车载仪表等模块化连接。

自由悬挂式电缆安装简化线束布局，适配车辆内部空间受限的布线场景。

3. 能源设备与户外电气装置

宽工作温度范围支持光伏逆变器、输变电设备等高温环境运行，乌黑色壳体增强工业设备视觉辨识度。

单行双位紧凑设计（8mm间距）平衡连接密度与安装空间，满足能源机柜内部模块化接线需求。

4. 医疗设备内部连接

无卤素压接端接确保医疗仪器内部电气连接的长期化学稳定性，可维修性设计便于设备维护期间的快速检修。

宽温域特性适配医疗消毒环节的温度波动要求。

5. 数据传输基础设备

缆到缆直连方式简化通信基站、网络交换机等设备的跳线管理，8mm间距设计降低信号串扰风险。

高机械强度端子结构保障高频振动场景下（如机房设备）连接的持续性。

该型号通过宽温域兼容性、键控防呆设计及电缆安装方式，为复杂工况提供高可靠性连接解决方案，乌黑色壳体进一步提升工业设备的集成协调性。

四、2386608-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力易导致连接器位移。

方案：加装应力消除组件（如线缆卡扣或绑带），均衡分散线缆应力；或增设支撑结构降低接口负载。

2. 环境防护缺陷

问题：非密封设计易受粉尘、潮气侵入（注：产品参数明确标注"可密封：否"）。

方案：在潮湿环境（湿度＞80%RH）中增设外部防护套；定期清理接口区域；关键场景建议替换为密封型号。

3. 端子电气故障

问题：0.5mm母端子压接高度偏差超±0.05mm或氧化时，接触电阻增大。

方案：严格遵循压接工艺公差（推荐±0.03mm）；使用无水乙醇清洁端子接触面；氧化严重时更换符合AMP规范的端子。

4. 壳体结构损伤

问题：尼龙6/6材质在＞105℃环境（接近工作温度上限）或化学腐蚀下易变形脆化。

方案：禁止接触强酸/碱溶液；持续高温工况（＞90℃）需加强散热或降额使用；每季度检查壳体形变裂纹。

5. 插接定位失效

问题：键控代码A未与公端精确匹配，导致端子错位插接。

方案：插合前双端验证键控代码一致性；使用带防呆设计的专用工具校准；插接时保持轴向对正。
