泰科2386606-3连接器是TE Connectivity的一款电缆到电缆连接系统，采用母端子护套设计，单行2位配置，中心间距8毫米，壳体为淡蓝色。它支持180°出线角度，通过压接技术实现线缆端接，安装方式为自由悬挂，适用于无密封需求应用。工作温度范围宽泛，从-40°C至105°C，能耐受工业环境的温度变化和震动冲击。无屏蔽功能，也无法保证连接位置，但凭借泰科品牌的高可靠性和耐用性，它常应用于工业自动化、设备控制等需稳定电气连接的场景，确保数据传输的稳定性与长期性能。

一、2386606-3中文手册

分类	详情

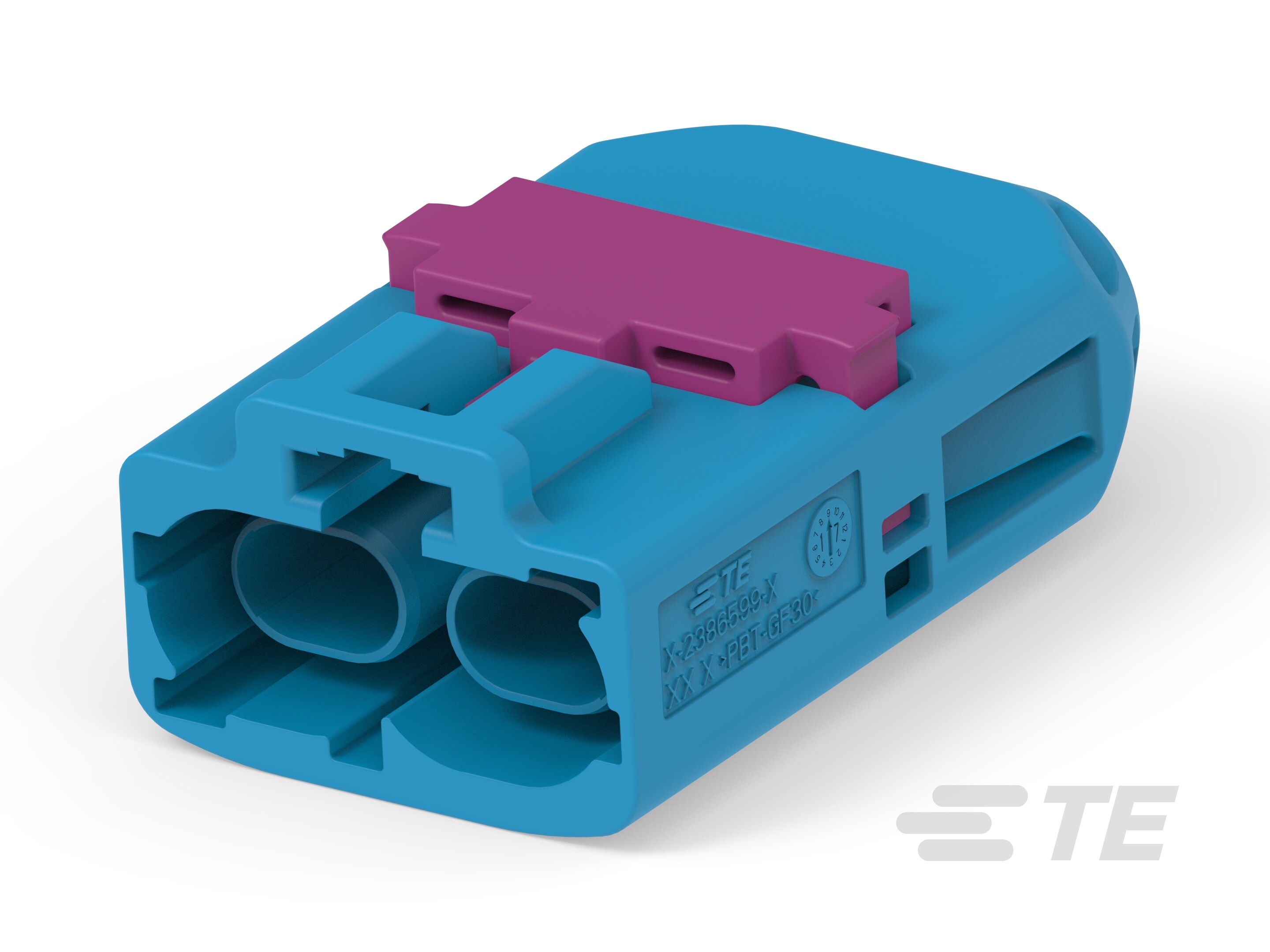

产品图
产品型号	2386606-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	C
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡蓝色
中心线（间距）	8mm[.315in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2386606-3现货
原厂手册	2386606-3数据手册.PDF

二、2386606-3配套型号

三、2386606-3适用领域

泰科2386606-3连接器凭借其宽温适应性、精准连接机制及简约安装设计，广泛应用于以下领域：

1. 工业控制与自动化设备：工作温度范围-40℃至105℃适配工厂环境下的温度波动，自由悬挂安装支持紧凑空间内的电缆走线，确保传感器、执行器及控制单元的稳定缆到缆连接。

2. 汽车内部电子系统：键控代码C防止误插，配合180°出线角度优化振动环境中的端子对准，适用于车载娱乐、照明或辅助系统的线缆接口，保障行车安全与电气连续性。

3. 消费电子设备：淡蓝色外壳提供视觉辨识，8mm中心间距平衡连接密度与信号清晰度，满足家用电器（如电视、音响）内部布线的缆对缆互联需求。

4. 通信与数据网络：单行双位结构简化路由器、交换机等设备间的电缆传输路径，压接端接方法增强高频信号完整性，适用于低干扰要求的网络系统连接。

5. 通用电气设备维护：不可密封设计限制复杂环境应用，但宽温支持与简易维修特性适配办公设备、小型机械的电缆管理，实现低成本高效率的内部连接解决方案。

该连接器通过键控代码、自由悬挂安装及-40℃至105℃工作温度范围，确保在振动、温差变化场景下的可靠电缆互联，淡蓝色外壳进一步提升安装标识性。

四、2386606-3常见问题与解决方案

1. 安装松动或脱落

问题： 自由悬挂式安装缺乏机械固定点，外部振动或外力拉扯易导致连接器位移。

方案： 增加应力消除附件（如卡扣或绑带），确保线缆弯曲处受力均匀；在关键受力位置增设支撑结构分散外力。

2. 端子接触不良

问题： 1.2mm母端子压接高度偏差（超出±0.02mm公差）或表面氧化导致电阻异常。

方案： 严格按压接高度公差（±0.02mm）操作；使用专用清洁工具去除端子氧化层；失效时需更换端子。

3. 外壳变形或劣化

问题： 尼龙6/6外壳在高温（>125℃）或接触强酸/碱溶液时易软化变形。

方案： 避免暴露于腐蚀性环境；高温场景改用金属外壳型号；定期检查外壳有无裂纹或膨胀。

4. 键控对准偏差

问题： 键控代码"C"未与公端精确匹配（如公端为"B"代码），导致端子错位或插接失效。

方案： 插接前核验公母端键控代码一致性；使用导向销或定位槽辅助精准对接；因无定位结构，需手动校准插接角度。

5. 环境适应性风险

问题： 非密封设计（无IP防护）在潮湿（>80%RH）或多尘环境中易引发内部污染。

方案： 控制使用环境湿度（建议≤75%RH）；避免粉尘侵入；在恶劣环境中需加装防护套管。
