泰科TE 2-2386608-1连接器中文手册_现货采购_配套型号指南
泰科2-2386608-1是一款单排双位、180°出线角的电缆安装型公端子护套连接器，适用于电线与电缆的缆对缆连接系统。其采用压接线缆端接方式，中心间距8mm，接合插针直径为0.5mm。该连接器采用乌黑色壳体，未配备密封或屏蔽功能，不支持连接器位置保障（CPA）机制，工作温度范围为-40°C至105°C，符合工业环境对宽温域耐受性的基础要求。
一、2-2386608-1中文手册
| 分类 | 详情 |
|---|---|

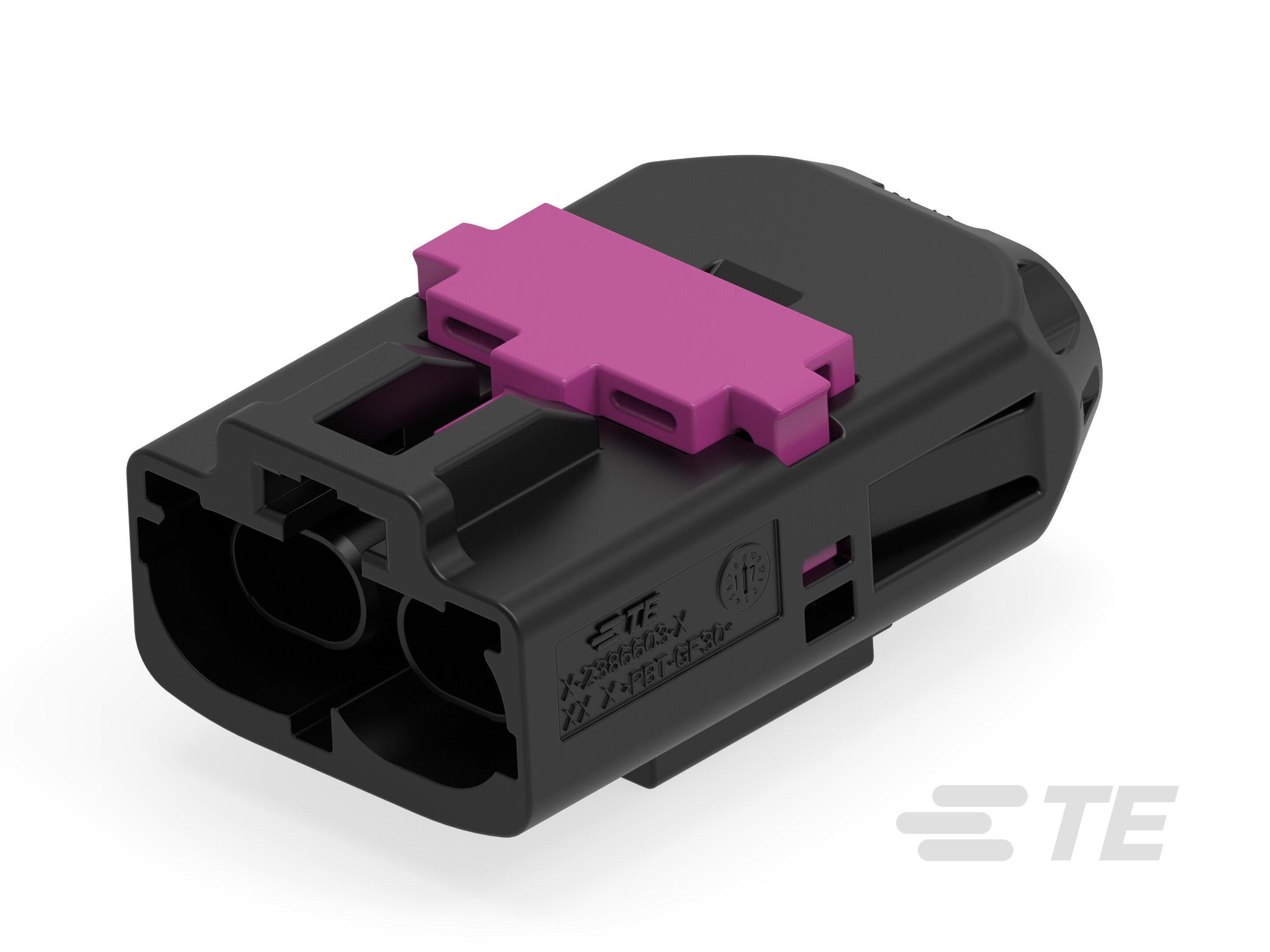

| 产品图 |  |
| 产品型号 | 2-2386608-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2386608-1现货 |
| 原厂手册 | 2-2386608-1数据手册.PDF |
二、2-2386608-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 5-2386612-1 | 暂无 |
| 2386612-1 |  |
| 更多配套型号查询 | 2-2386608-1配套型号大全 |
三、2-2386608-1适用领域
泰科2-2386608-1连接器凭借其宽温度适应能力、紧凑设计及可靠电缆互联特性，适用于以下领域：
1. 工业设备与自动化控制：连接器额定工作温度-40°C至105°C，结合180°出线角度及电缆安装（自由悬挂）方式，可承受厂房或生产线的振动与温度波动，稳定连接传感器与控制回路。
2. 汽车电子与线束接口：键控代码A机制防止误插，配合2位单行布局（8mm中心间距），适用于车载模块连接，确保信号传输准确性和可靠性。
3. 轻型能源设备与数据中心：自由悬挂设计适配机柜或户外设备的电缆布局，简化紧凑空间安装，无密封要求便于维护，支持小型电源或通信链路。
4. 工业控制系统外围设备：乌黑色壳体增强耐用性，压接端接方法提供稳定电连接，适配电机驱动器、PLC接口等场景，实现高效信号传递。
5. 通用电子装置与内部接线：简单2位缆到缆连接方式节省空间，支持路由器、转换器等小型设备的数据传输需求，减少组装复杂度。
该连接器通过键控对准和宽温范围设计，保障在多变环境中实现高效、低维护连接，乌黑色外壳进一步优化工业环境集成。
四、2-2386608-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式缺乏固定点，在振动或外力作用容易导致连接器移位或脱落。
方案：加装应力消除配件（如卡扣或绑带），确保电缆应力分布均衡；或增设机械支撑结构以分散负载，提升稳定性。
2. 密封性不足
问题：不具备可密封设计，在潮湿或多污染物环境中（如高湿度区域）易发生渗透风险。
方案：定期清洁连接器表面；应用外部硅胶密封圈提升防水性能；维持环境湿度在80%RH以下以防止问题。
3. 端子接触不良
问题：压接端子安装不当或氧化可能引起接触电阻异常，影响信号传输稳定性。
方案：严格按照压接工艺公差操作（推荐±0.2~0.5mm高度）；使用专用工具去除氧化层；必要时更换端子以确保可靠接触。
4. 外壳变形或腐蚀
问题：尼龙材质护套在高温（接近105°C上限）或腐蚀性液体环境中易导致结构破坏。
方案：避免暴露于强酸碱性条件；高温环境下选用金属外壳替代型号；执行周期性检查，及早发现并处理外壳损伤。
5. 键控错位或对准偏差
问题：键控代码A未正确匹配公端连接时，易引发对接失误和连接不稳定。
方案：安装前验证键控代码一致性；采用对准工具辅助定位，确保端子排列顺序精确无误，防止人为操作偏差。
