泰科TE 5-2428482-1连接器中文手册_现货采购_配套型号指南
泰科5-2428482-1是一款矩形插头连接器，适用于电缆到板或电缆到电缆的高速数据传输应用。它采用压接式端接方法，提供稳定可靠的电气连接。配置为2行6位，间距8mm，出线角度180°。壳体为乌黑色，不具备密封或屏蔽功能，但可在-40°C至105°C宽温范围内稳定工作。其键控代码A设计确保正确插合，适用于工业自动化、通信设备等对耐候性和高数据传输要求严格的场景。
一、5-2428482-1中文手册
| 分类 | 详情 |
|---|---|

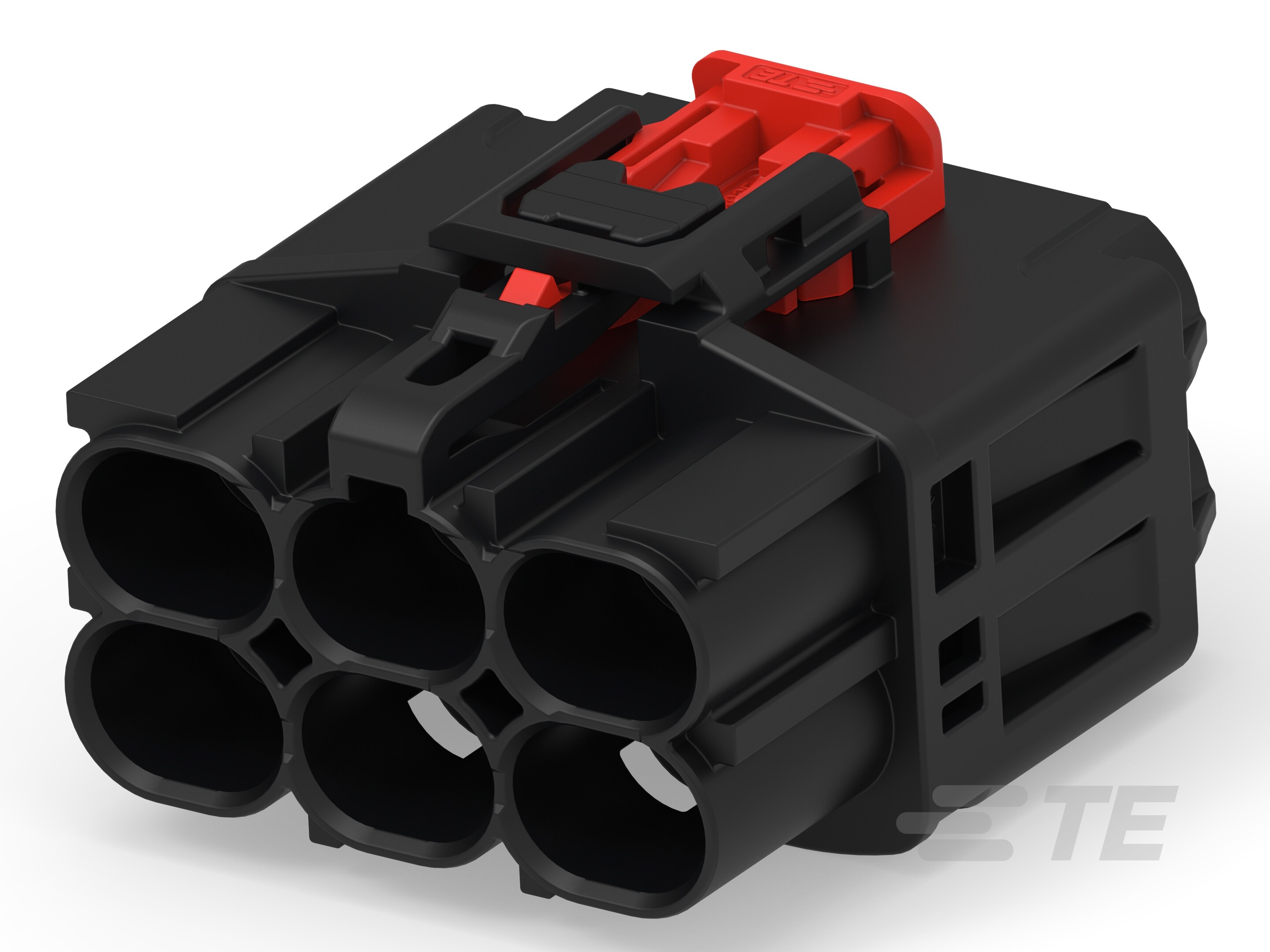

| 产品图 |  |
| 产品型号 | 5-2428482-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 2 |
| 位数 | 6 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 8mm[.314in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 5-2428482-1现货 |
| 原厂手册 | 5-2428482-1数据手册.PDF |
二、5-2428482-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、5-2428482-1适用领域
泰科5-2428482-1连接器凭借其高可靠性、广域温度适应性及结构设计优势，适用于以下专业领域：
1. 工业自动化与机械设备控制：宽工作温度范围（-40°C至105°C）及自由悬挂安装方式可应对工厂环境中的高振动、温度波动与空间紧凑布局，保障传感器和控制线缆在电机驱动系统或生产机械中的稳定连接。
2. 汽车电子系统：键控代码A设计有效防止误插，配合180°出线角度实现精准端子对准，适用于车载ECU、线束接口等场景，提升行车安全与信号传输的可靠性。
3. 通信网络与数据传输设备：高速数据应用特性支持路由器、交换机及基站内部信号传输，2行6位布局（间距8mm）兼顾连接密度与抗干扰能力，适配线缆对板/线缆对线缆的灵活连接需求。
4. 家用电器与消费电子设备：乌黑色外壳适配产品内部布线美观需求，压接端接方式简化装配，适用于电视、计算机及智能家居设备的数据接口，确保日常使用中的耐用性。
该连接器通过键控对准机制和宽温域耐受性，在苛刻工况下实现持久高效连接，乌黑色外壳优化工业场景中的视觉辨识度。
四、5-2428482-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受振动或外力影响，可能导致连接器移位或电缆受力不均。
方案：添加应力消除附件（如卡扣或绑带），确保电缆承载点在指定位置均匀分布，或增加外部支撑结构以分散机械应力。
2. 密封性不足
问题：该连接器不具备密封功能（IP防护不可用），在潮湿或污染物环境中使用可能导致内部触点受潮或污染。
方案：避免在高湿度环境（建议保持相对湿度≤80%RH）下操作，定期清洁连接器表面，并隔离易污染源以防止水汽渗入。
3. 端子接触不良
问题：端子采用压接端接方法，压接高度公差不当（±0.2~0.5mm）或氧化可能导致接触电阻升高，影响信号稳定性。
方案：使用专用压接工具并严格遵循高度公差操作，定期清洁端子去除氧化层，必要时更换受损端子以确保电气连续性。
4. 外壳变形或腐蚀
问题：乌黑色外壳材质在高温（操作温度上限为105°C）或腐蚀性液体暴露下易软化或降解，影响结构完整性。
方案：避免在强酸/碱环境中使用，高温场景下建议更换为金属外壳兼容型号，并定期检查外壳是否有裂纹或变形。
5. 键控错位或对准偏差
问题：键控代码A未与公端正确匹配（如顺序未对齐），可能导致连接不稳定或信号中断。
方案：安装前仔细核对键控代码与端子排列顺序，使用对准工具（如引导销）辅助定位，确保无偏差对接。
