泰科TE 6-2428482-4连接器中文手册_现货采购_配套型号指南

泰科6-2428482-4是一款专为高速数据传输设计的板到缆或缆到缆连接器插头，采用压接端接方法确保电气连接的可靠性。其结构包含双行六位、180°出线角度和8mm间距布局，优化了布线密度。壳体为水蓝色识别标识，支持自由悬挂安装，并具备键控代码Z以提高安装精度。工作温度范围为-40°C至105°C，适应严苛环境，无屏蔽功能但保持信号完整性，适用于工业控制及设备集成领域。

一、6-2428482-4中文手册

分类	详情

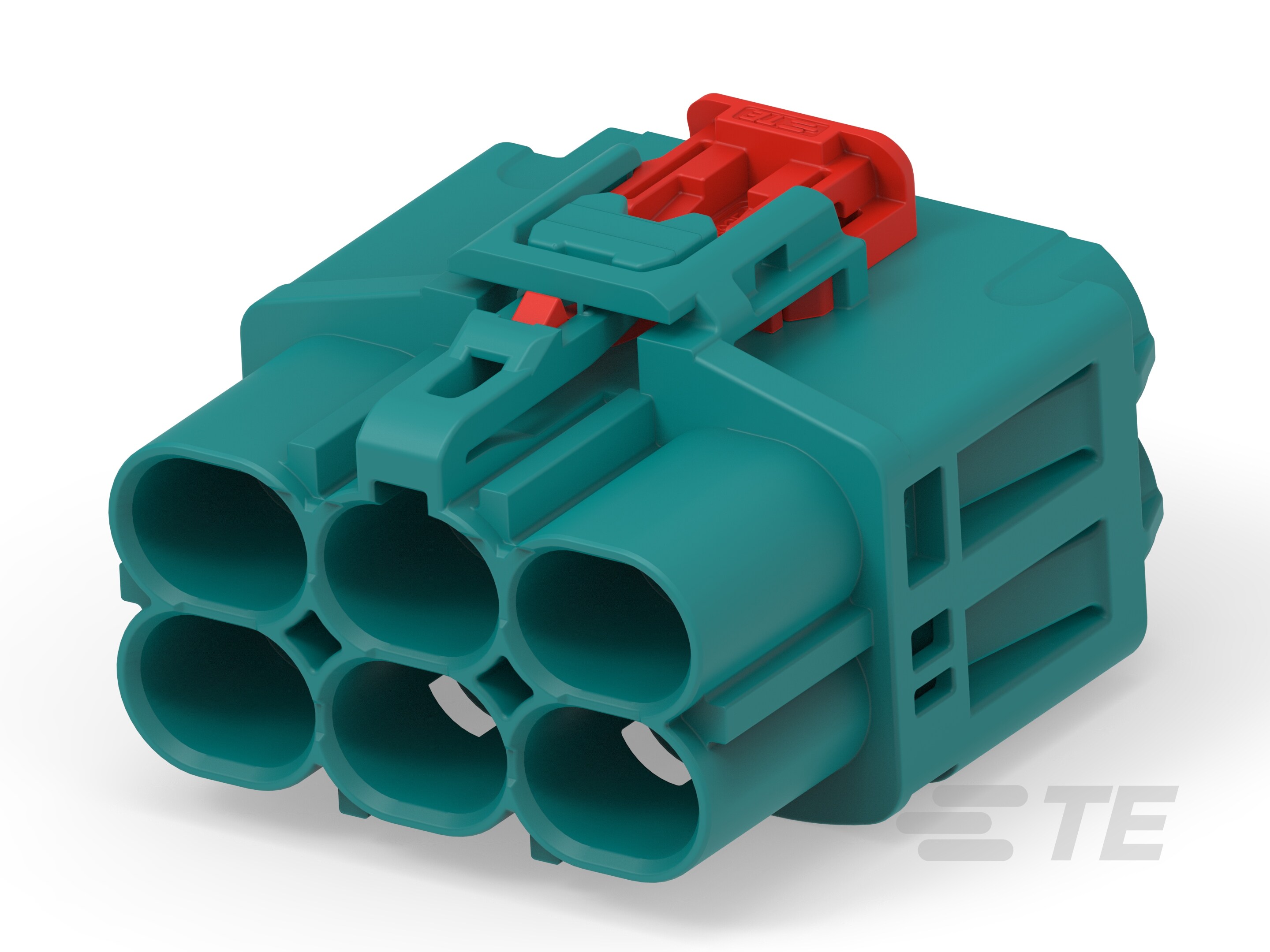

产品图
产品型号	6-2428482-4
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	否
连接器和壳体类型	插头
行数	2
位数	6
出线角度	180°
连接器和键控代码	Z
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	8mm[.314in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
能够保证连接器位置	否
采购入口	6-2428482-4现货
原厂手册	6-2428482-4数据手册.PDF

二、6-2428482-4配套型号

三、6-2428482-4适用领域

1. 高速通信设备：

8mm中心间距与双行6位设计支持高密度布线，配合180°出线角度优化电缆管理，适用于路由器、交换机等设备的内部高速数据链路，保障信号传输完整性。

2. 汽车电子控制单元：

键控代码Z有效防止误插，-40℃至105℃宽温范围适应发动机舱等严苛环境，电缆安装方式适配ECU模块、传感器线束等车载高速数据电路连接需求。

3. 工业自动化系统：

105℃高温耐受性与压接线缆端接确保高振动环境下的电气稳定性，适用于PLC控制柜、电机驱动单元等场景，满足工业设备的高速信号传输要求。

4. 户外能源基础设施：

宽温性能支持太阳能控制器、风电监测设备等户外应用，水蓝色壳体便于复杂环境识别，自由悬挂安装简化机柜内电缆布局。

5. 精密仪器内部连接：

紧凑结构（总宽度≈40mm）与高速数据特性适配医疗检测设备、测试仪器的内部板间连接，180°布线减少空间占用。

该连接器通过键控定位、宽温耐受及高速传输能力，在严苛场景中实现高可靠性数据交互，水蓝色壳体提升工业场景辨识效率。

四、6-2428482-4常见问题与解决方案

1. 电缆安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，在振动场景或外力拉扯时易移位。

方案：增设应力消除结构（如卡扣式固定架或尼龙绑带），优化电缆受力分布；密集型应用场景建议加装导轨支架分散物理应力。

2. 环境密封性风险

问题：默认无密封设计（产品资料标明"可密封：否"），湿度过高（>80%RH）或粉尘环境易引发内部污染。

方案：部署环境湿度监控系统（推荐≤75%RH），接口处加装第三方硅胶防护套；定期使用无水乙醇清洁接触面。

3. 端子电气性能异常

问题：压接端子高度偏差超±0.2mm公差（依据产品"压接"端接方法）或氧化导致接触电阻升高，影响高速数据传输（产品"电路应用：高速数据"）。

方案：采用高精度压接工具（如AMP认证设备），执行IPC/WHMA-A-620标准；每季度使用镀金触点清洁剂维护，异常端子按TE规范MCP-0610更换。

4. 外壳结构可靠性

问题：尼龙材料外壳（产品未注明具体材质）在温度>90℃环境（额定最大值105℃）持续工作可能导致塑性变形。

方案：高温工况（≥90℃）建议改用同系列金属壳体型号；每6个月进行热变形检测，避免接触PH<4或>10的化学介质。

5. 连接定位失效

问题：键控代码Z（产品明确标注）未精准匹配公端，或端子排列偏差引发信号中断。

方案：预安装阶段验证键控槽Z型物理标识；使用TE专用对接导向工具（部件号：1-967650-1）确保±0.5mm对接精度。
