泰科TE 2496103-1连接器中文手册_现货采购_配套型号指南

泰科2496103-1是一款线到线连接器，采用公端子护套设计，适用于电线和电缆端接。其规格包括2行4位布局、180°出线角度、键控代码A，线缆通过压接方式连接，安装形式为自由悬挂。壳体呈乌黑色，不可密封，工作温度范围-40℃至105℃，能在高温等严苛环境中保持稳定，虽不保证位置固定。该连接器秉承了泰科品牌的高可靠性、机械耐用性和信号完整性优势，适用于汽车电子与工业自动化领域。

一、2496103-1中文手册

分类	详情

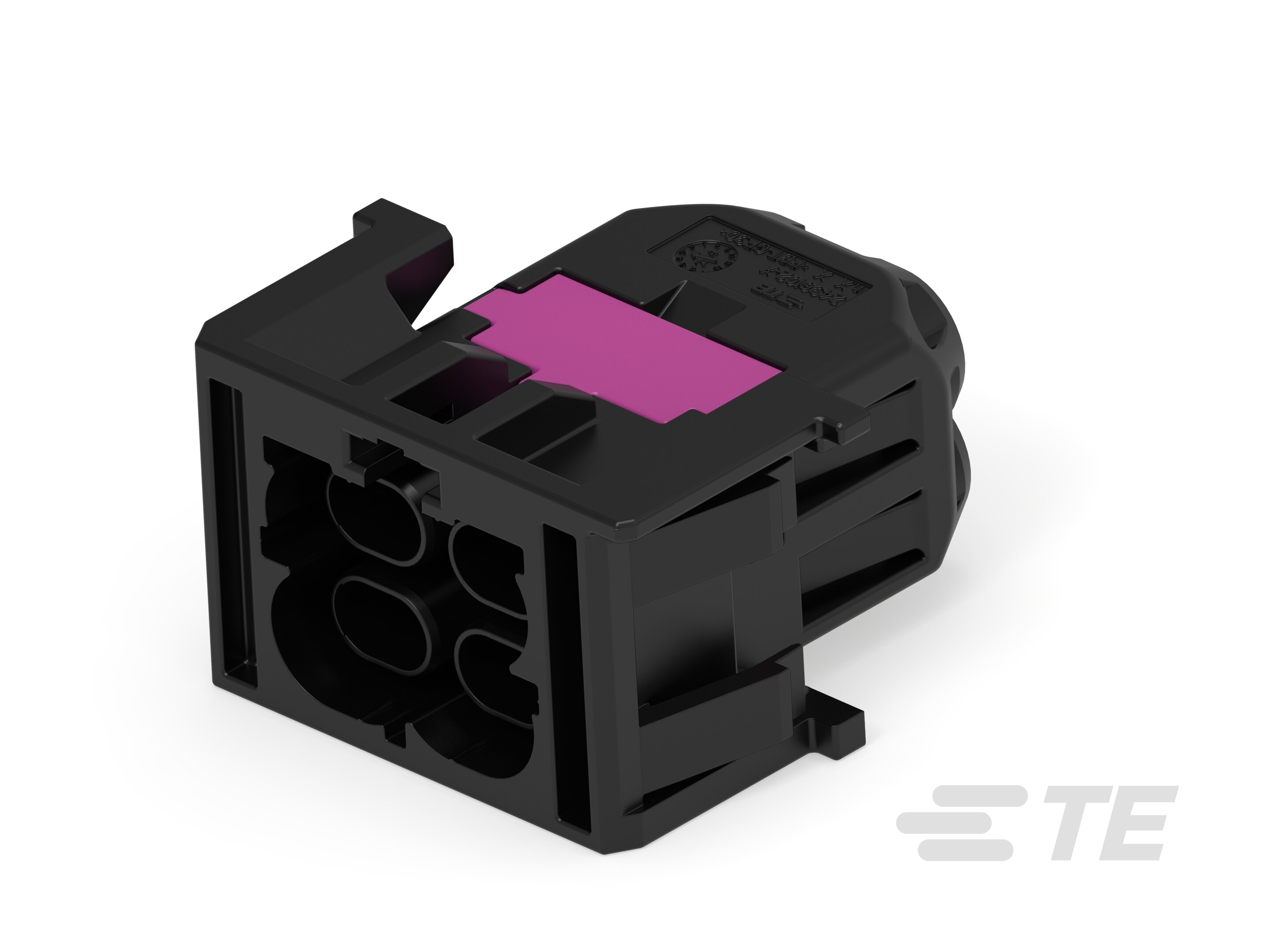

产品图
产品型号	2496103-1
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	公端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	A
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
能够保证连接器位置	否
采购入口	2496103-1现货
原厂手册	2496103-1数据手册.PDF

二、2496103-1配套型号

配套型号	产品图
2386629-1
更多配套型号查询	2496103-1配套型号大全

三、2496103-1适用领域

泰科2496103-1连接器作为2行4位结构的线对线连接系统，凭借其宽温适应性、压接可靠性与特定工业设计，适用于以下关键领域：

1. 工业自动化设备：

180°出线角度优化线束布局，配合乌黑色壳体（耐温-40℃至+105℃）及自由悬挂安装特性，适用于PLC控制柜、电机接线盒等高振动环境，确保传感器与执行器信号稳定传输。

2. 汽车内部线束系统：

键控代码A设计防止端子误插，压接线缆端接方式保障长期振动下的电气连续性，适用于车身控制模块(BCM)、内饰灯组等非暴露区域的信号互联。

3. 高温工业控制装置：

105℃高温耐受能力满足引擎舱周边设备、工业加热器控制系统等场景需求，双行端子布局（总位数4）支持紧凑空间内的多路电源或信号连接。

4. 通信设备内部布线：

电缆安装结构适配路由器、交换机等设备的机柜内线缆管理，180°出线角度减少弯折应力，2×2端子排列平衡空间利用率与散热需求。

5. 耐用型电子设备：

宽工作温度范围（-40℃至105℃）及压接式端接提升长期可靠性，适用于商用电器控制板、户外柜体设备等需要稳定电气连接的场景。

该连接器通过键控防误插机制、宽温域材料及自由悬挂安装特性，在非密封场景中实现高振动环境下的持久连接，乌黑色外壳增强工业设备的视觉辨识度。

四、2496103-1常见问题与解决方案

1. 安装松动或脱落

问题： 自由悬挂安装缺乏固定点，易受设备振动或外力拉扯导致连接器移位或分离。

方案：
