泰科TE 2483202-1连接器中文手册_现货采购_配套型号指南
泰科2483202-1是一款工业级缆到板连接器，专为信号传输设计。其公端子护套结构支持板安装，键控代码A确保正确插接。规格包括1行4位、180°出线角度和水蓝色壳体，工作温度范围达-40°C至105°C，适用于严苛环境。采用RG 174屏蔽电缆提供电磁干扰防护，优化信号稳定性。尽管无法保证位置固定，但具备密封性，适合自动化设备、通信系统和工业控制中的可靠电气连接需求。
一、2483202-1中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |  |
| 产品型号 | 2483202-1 |
| 连接器系统 | 缆到板 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RG 174 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2483202-1现货 |
| 原厂手册 | 2483202-1数据手册.PDF |
二、2483202-1配套型号
| 配套型号 | 产品图 |
|---|---|

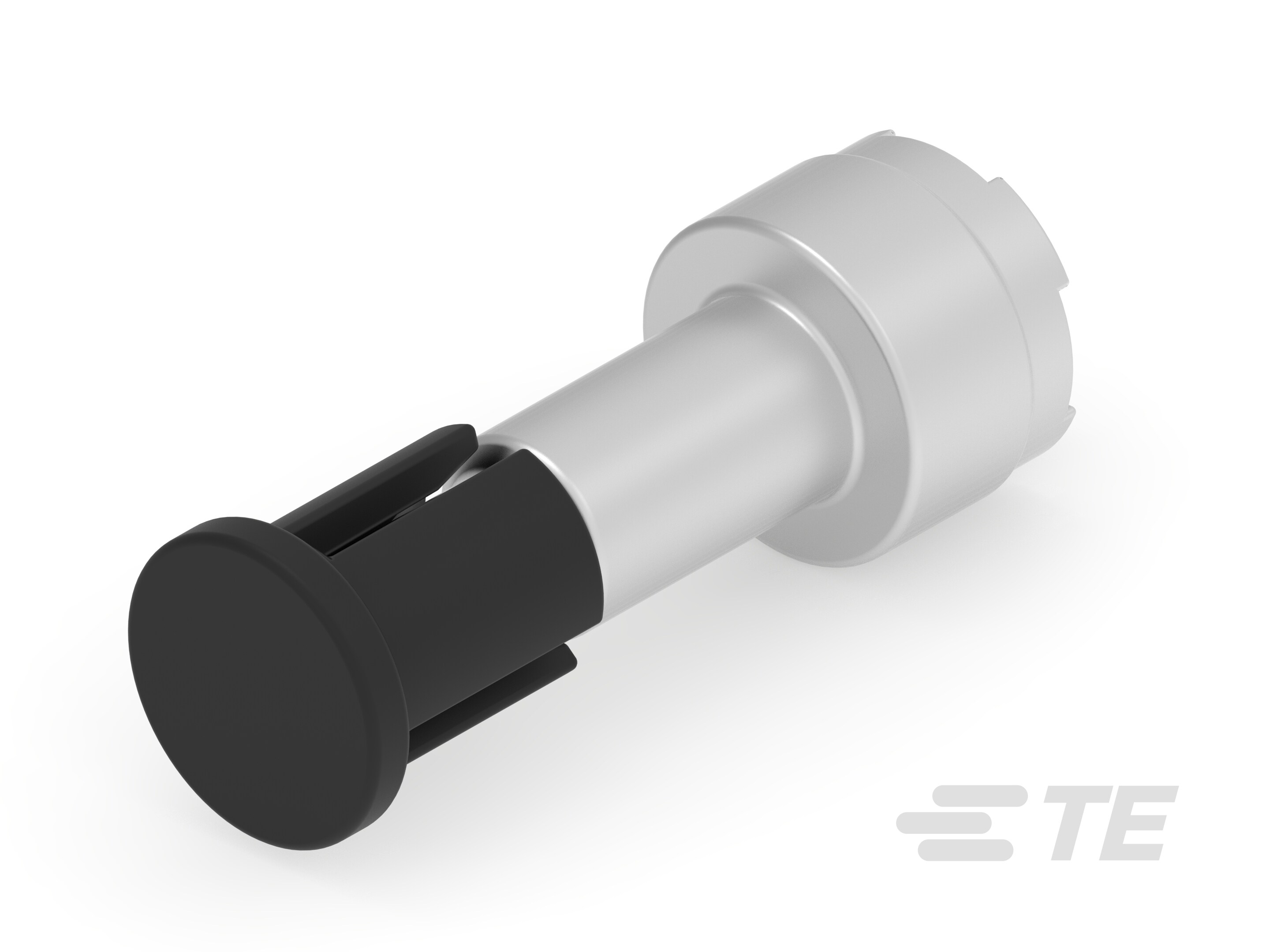

| 2456701-1 |  |
| 更多配套型号查询 | 2483202-1配套型号大全 |
三、2483202-1适用领域
泰科2483202-1连接器凭借其密封防护、信号优化性能及宽温适应性，广泛应用于以下关键领域：
1. 工业自动化与控制系统：可密封设计确保IP等级防护能力，结合工作温度范围-40℃至105℃，耐受工厂高振动、多尘及温变环境；1行4位布局和180°出线角度支持紧凑布线，屏蔽结构减少电磁干扰，适用于传感器链路与设备控制接口。
2. 汽车电子组件：键控代码A与公端子护套提供精确对准机制，防止误插；板安装类型保障车载ECU或线束连接的稳定性，RG 174电缆兼容性适应高频信号传输，确保行车安全与数据可靠性。
3. 通信与数据处理：屏蔽设计抑制外部干扰，信号专用应用满足高速数据传输需求；紧凑的4位单行布局提升路由器或基站内部连接密度，缆到板配置简化设备集成。
4. 医疗仪器设备：密封结构抵御液体渗入风险，宽温范围兼容消毒流程；轻巧壳体适配医疗设备内部空间，支持信号稳定输出，简化维护与操作流程。
5. 户外能源与严苛环境应用：可密封特性防护雨水、沙尘侵袭，工作温度上限105℃适应极端气候；水蓝色壳体提供识别辅助，支持太阳能逆变器或风力设备中的自由悬挂安装。
该连接器通过键控防错、屏蔽优化及宽温耐受，确保在复杂场景中实现持久可靠连接，适用于工业信号传输等高要求场景。
四、2483202-1常见问题与解决方案
1. 安装稳定性问题
问题：板安装类型缺乏额外固定机制，外力或振动易导致松动或脱落，影响信号传输稳定性。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布；设计支撑结构分散机械应力，增强系统整体固定。
2. 密封性不足
问题：IP防护依赖正确安装，若密封面未贴合或暴露高湿度环境（湿度>80%RH），易渗入污染物腐蚀内部组件。
方案：定期清洁并检查密封面完整性；使用硅胶密封圈增强防水性能，并控制使用环境湿度在80%RH以下。
3. 端子接触不良
问题：4位端子（信号应用）压接高度偏离公差或氧化，导致接触电阻升高、信号干扰。
方案：按压接高度公差范围（±0.2~0.5mm）规范操作；采用专用清洁工具清除端子氧化层，必要时更换端子以确保可靠连接。
4. 外壳变形或退化
问题：工作温度上限为105°C，高温环境下壳体材料易变形；暴露强化学物质时可能腐蚀老化。
方案：避免在>105°C或腐蚀性环境长期使用；在高温场景下评估更换为金属外壳替代型号，定期目视检查壳体状态。
5. 键控错位或连接偏差
问题：键控代码A未精确匹配公端接合点，造成连接不稳定或脱接风险。
方案：安装前严格核对键控代码和端子排列顺序；使用对准工具辅助定位，实现零误差对接。
6. 屏蔽效果减弱
问题：RG 174电缆屏蔽层安装不当或受电磁干扰，导致信号衰减或噪声渗入。
方案：确保电缆屏蔽层正确接地和固定；优化布线路径远离干扰源，定期测试信号完整性以预防故障。
