泰科2475029-1是一款高性能插头型连接器，采用黑色PBT GF15材料外壳，支持电缆自由悬挂安装。结构设计为2行4位端口，中心间距5.3mm，适用于60V标称电压架构。具有外壳集成锁定和密封功能，符合IP67防护等级，工作温度范围宽达-40°C至105°C，能保证在恶劣环境中连接的稳定性和位置可靠性。
一、2475029-1中文手册
| 分类 | 详情 |
|---|---|

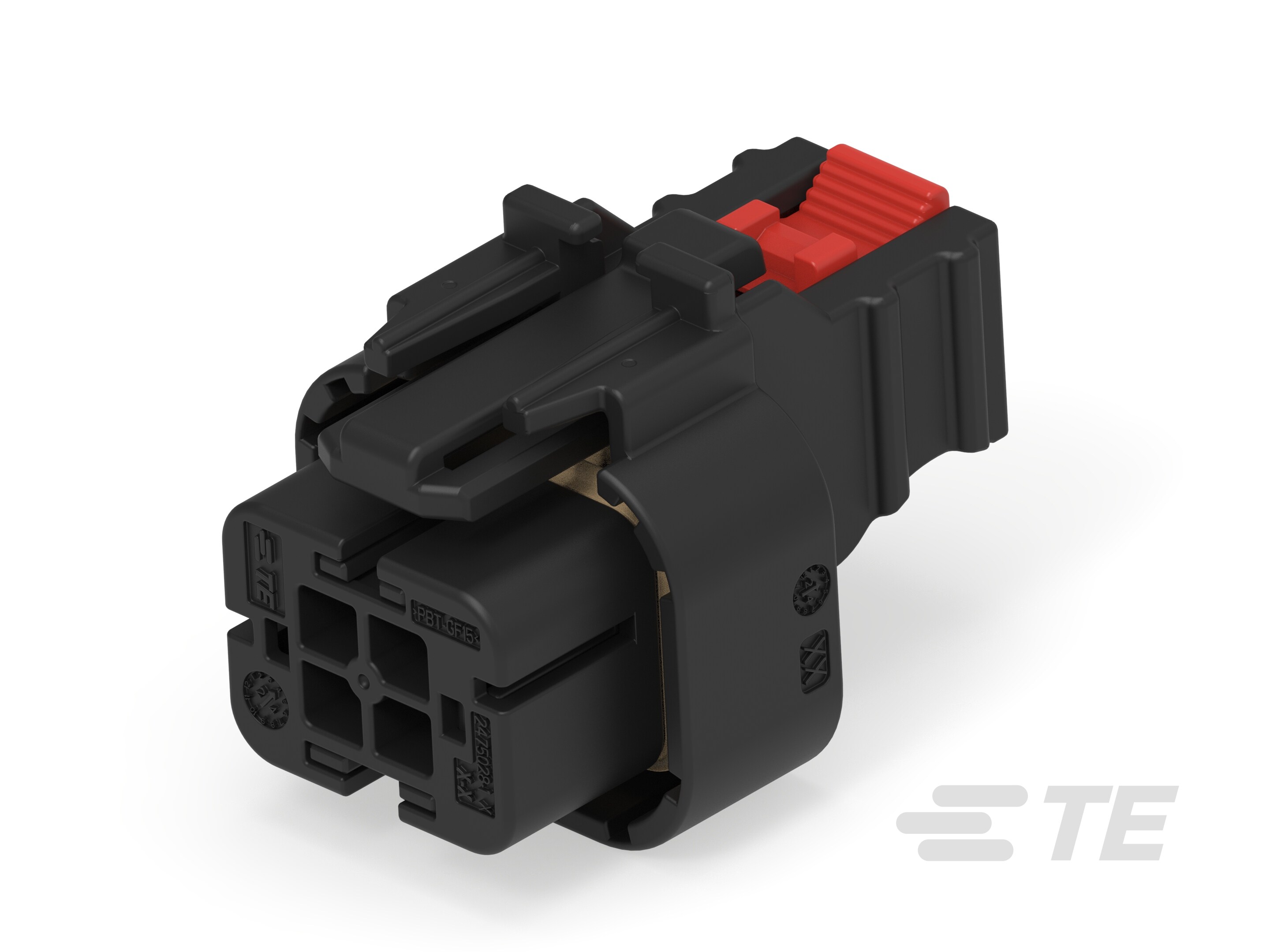

| 产品图 |  |
| 产品型号 | 2475029-1 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 外壳集成 |
| 可密封 | 是 |
| 连接器和壳体类型 | 插头 |
| 行数 | 2 |
| 位数 | 4 |
| 标称电压架构(V) | 60 |
| 主体材料 | PBT GF15 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 5.3mm[.21in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| IP 等级 | IP67 |
| 封装数量 | 252 |
| 封装方法 | 带装、盒装 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2475029-1现货 |
| 原厂手册 | 2475029-1数据手册.PDF |
二、2475029-1配套型号
| 配套型号 | 产品图 |
|---|---|

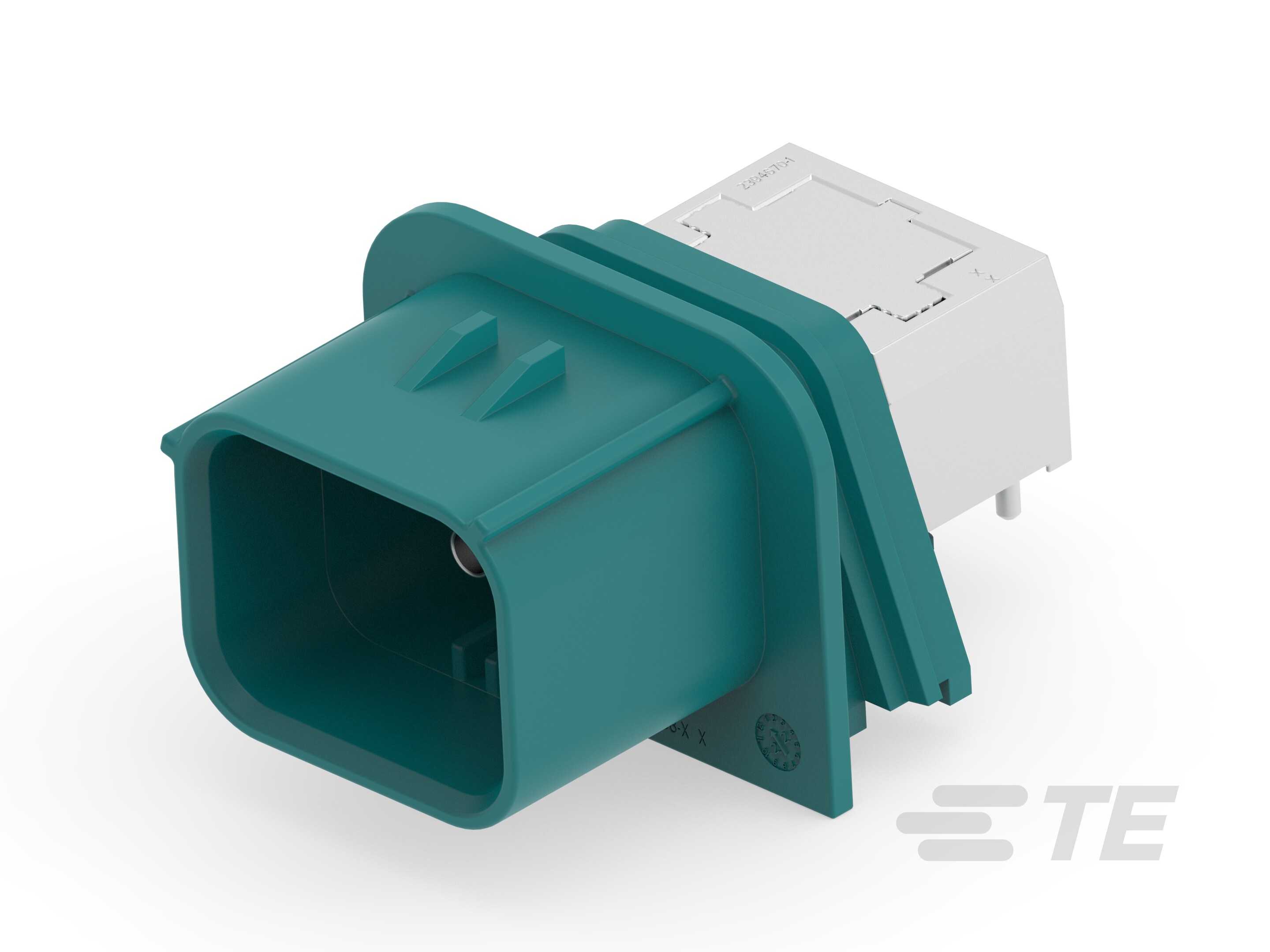

| 2394674-1 |  |

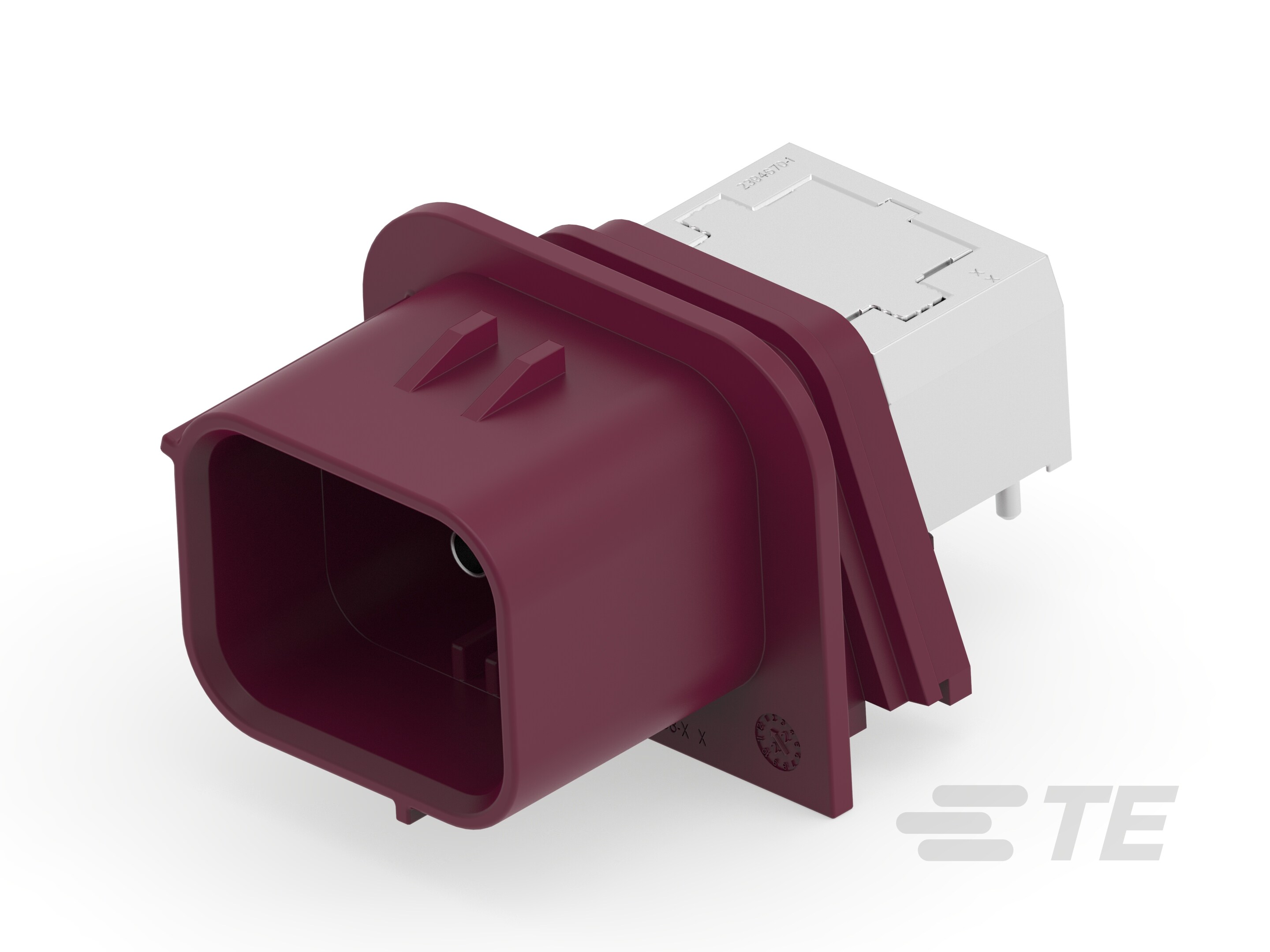

| 2394674-2 |  |
| 2394674-3 | 暂无 |
| 暂无 | |

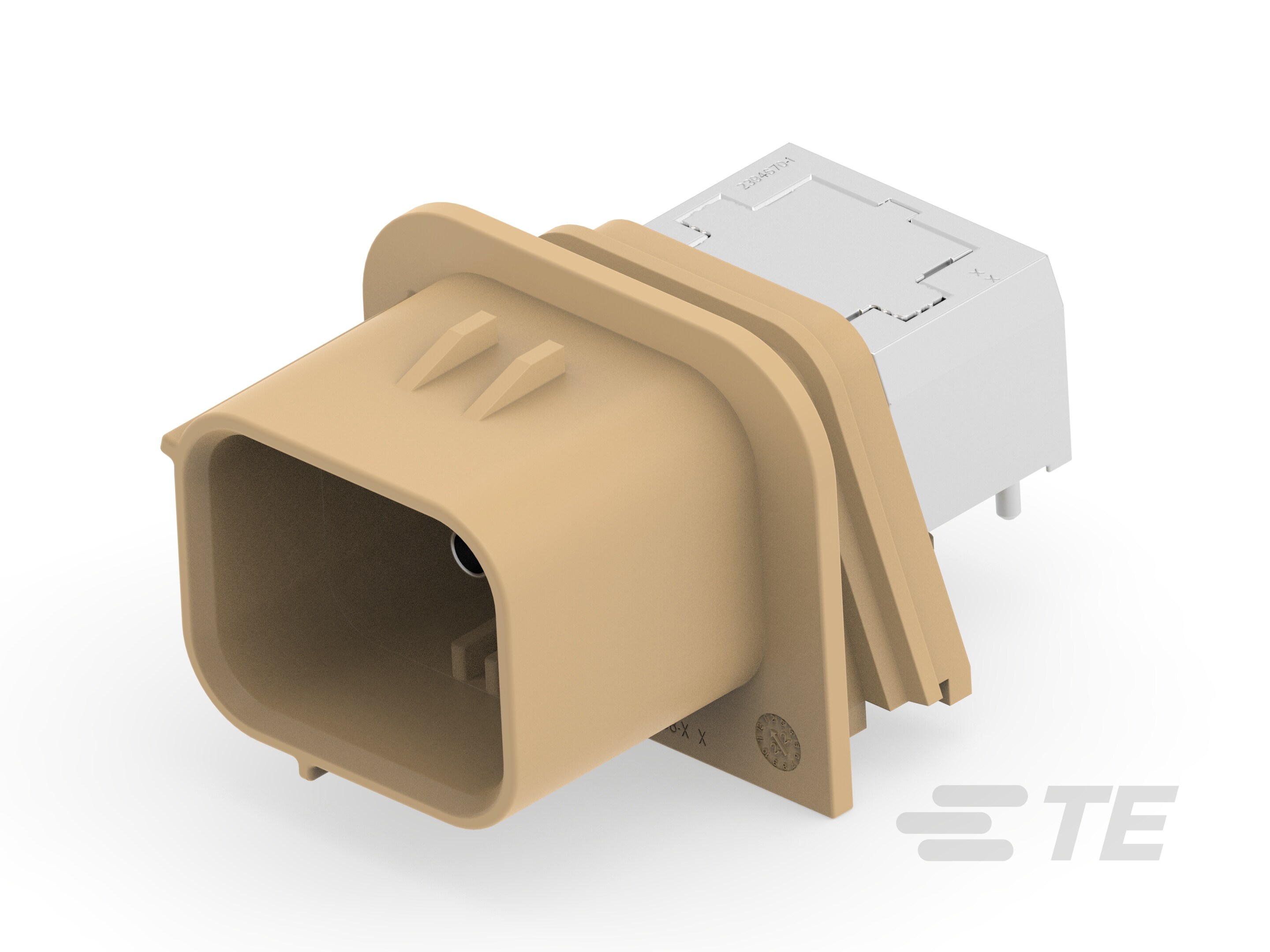

| 2394674-4 |  |

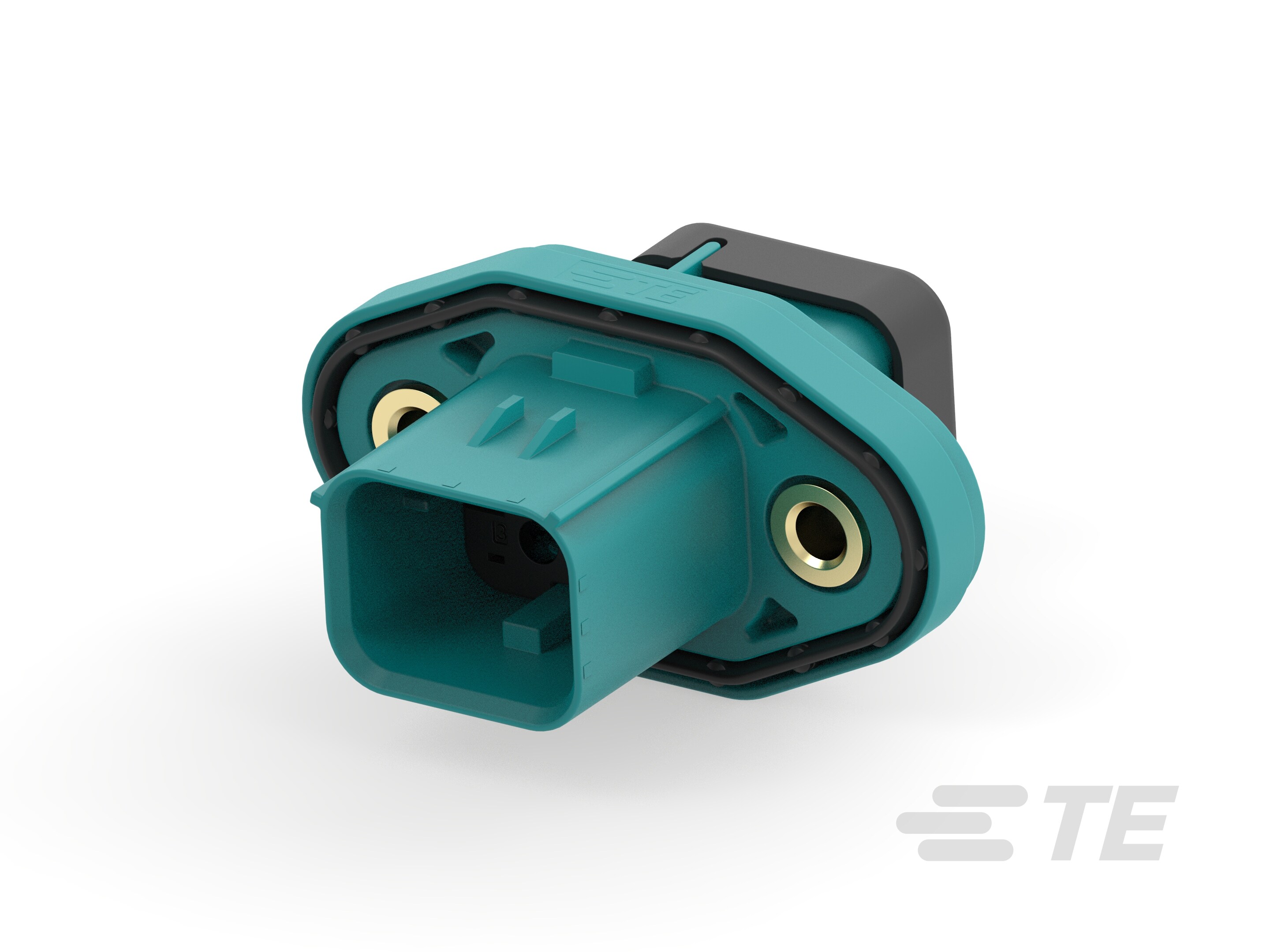

| 2339729-1 |  |
| 更多配套型号查询 | 2475029-1配套型号大全 |
三、2475029-1适用领域
泰科2475029-1连接器凭借其高防护性、宽温操作范围及集成锁定机制，广泛应用于以下领域：
1. 工业自动化与机械控制：PBT GF15材质外壳（耐温-40°C至105°C）及IP67密封等级适应工厂高振动、多尘多湿环境，确保传感器与设备控制链路的稳定连接，防止外力冲击导致的松动。
2. 汽车电子系统：外壳集成锁定特性避免插拔意外脱落，结合IP67防护抵御车厢内湿气、灰尘侵扰，支持线束接口等关键电路，保障车载控制单元的安全运行。
3. 户外能源基础设施：如太阳能逆变器或风力机组，自由悬挂安装方式适配多变电缆布局，IP67等级有效防护雨水、沙尘，黑色壳体增强耐用性，配合宽温范围适应极端气候。
4. 医疗诊断设备：可密封设计及工作温度范围（-40°C至105°C）满足设备内部布线要求，防止液体渗入风险，支持高压灭菌环境下的可靠信号传输。
5. 通信与数据网络：2行4位布局结合5.3mm中心线间距优化连接密度与抗干扰能力，自由悬挂安装便于路由器或基站内部灵活布线，标称电压60V保障数据传输稳定性。
该连接器通过外壳集成锁定、高防护等级及宽温兼容性，确保在苛刻应用场景中实现低故障率的长效连接。
四、2475029-1常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装方式缺乏刚性固定点，受设备振动或外力拉扯易导致连接器位移或脱落。
方案：增加卡扣式应力消除附件或绑带装置，确保电缆受力点转移至附件；在长距离布线中增设支撑支架分散机械应力。
2. IP67密封效能下降
问题：密封面污染或环境湿度过高（>80%RH）时，导致水汽/污染物渗入腔体。
方案：定期用无纺布清理密封槽及硅胶圈表面；潮湿环境加涂防水硅脂；建议工作湿度控制在≤80%RH。
3. 端子接触电阻异常
问题：1.2mm母端子压接高度超差（超出±0.2~0.5mm公差）或表面氧化引发导电不良。
方案：使用带刻度调节的压接工具精确控制压接高度；采用端子复活剂清理氧化层；严重变形时更换原厂端子。
4. 壳体结构损伤
问题：PBT GF15材质外壳在酸/碱腐蚀环境或持续＞105°C高温下易发生变形或开裂。
方案：强腐蚀场景更换金属外壳衍生型号；高温工况启用主动散热措施；每季度检查壳体是否有裂纹或色变。
5. 键控定位失效
问题：键控代码未与对接端匹配（如选型代码B型），或插接时未对准导致端子错位。
方案：连接前双向核验键控编码（壳体标注）；采用导槽式辅助对准工具进行预定位；禁止暴力插拔操作。
