汽车电器连接器核心技术解析：高压、高速与高可靠性发展趋势

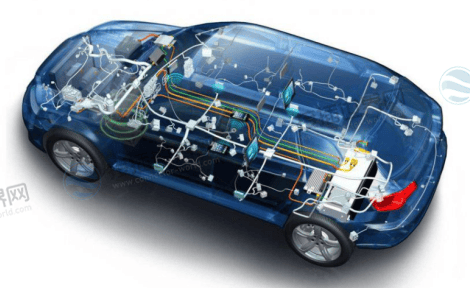

汽车电器连接器是整车电气系统的“神经枢纽”，其性能直接关乎车辆安全与智能化水平。随着新能源汽车800V高压平台与L4级自动驾驶的普及，汽车电器连接器的技术要求已从基础导电升级至高压承载(1500V)、高频传输(224Gbps)、全生命周期可靠性三重维度。2025年国产高压连接器市场规模将突破305亿元，但国产化认证通过率不足35%，倒逼企业深度掌握汽车电器连接器的规范要义与技术突破路径。

一、技术特性：高压、高速、高可靠性的三重挑战

1. 高压电气性能

耐压与载流：800V平台要求绝缘耐压≥8.5kV(1500V系统)，载流能力达300A以上。接触电阻需≤1mΩ(高压端子)，超标可致温升55K以上，引发过热风险。

安全防护：高压互锁(HVIL)断电延迟≤100ms，防止电弧烧蚀;爬电距离从8mm增至14mm(800V系统)。

2. 高速信号传输

高频带宽：自动驾驶传感器需FAKRA连接器支持6GHz频段，Mini-FAKRA因体积缩小20%逐步替代传统型号;以太网连接器传输速率达224Gbps，插入损耗<3dB@66MHz。

抗干扰设计：360°全包覆屏蔽层(覆盖率≥85%)，三同轴法测试转移阻抗≤20mΩ/m。

3. 机械与环境可靠性

二、核心应用场景：三电系统与智能驾驶

1. 三电系统高压连接

电池系统：高压连接器用于电池模组串联(如4芯M16插头)，承载600V/300A电流，实时传输电压、温度数据至BMS。硅橡胶绝缘层耐温150℃，避免电解液腐蚀。

电机驱动：aptivak系列连接器链接电机控制器与电机本体，双夹式接触结构抗振动，支持50g加速度冲击。

2. 智能驾驶信号传输

传感器网络：FAKRA连接器用于摄像头、雷达(如倒车影像需36条线束)，传输延迟<1ns;激光雷达点云数据依赖Mini-FAKRA的28GHz毫米波频段。

车载以太网：HSD连接器整合CAN FD与音频信号，差分阻抗100Ω±10%，满足L3级自动驾驶数据实时性。

3. 充换电系统

换电连接器：需轴向浮动容差设计(如瑞可达方案)，适应车电分离误差;插拔寿命超10万次(2倍行业标准)。

液冷超充枪：永贵电器产品支持600A电流，插拔寿命10万次，单价3000-4000元。

三、行业挑战与解决方案

1. 材料与工艺瓶颈

绝缘材料依赖：LCP绝缘体90%依赖日本宝理/住友，国内中航光电采用PPS材料耐温150℃，成本降30%。

端子工艺升级：激光焊接替代压接，电阻波动降低60%;铝合金壳体减重30%，通过50g加速度冲击验证。

2. 车规认证壁垒

国产认证短板：仅35%产品通过AEC-Q200认证，高压连接器需满足UL94 V-0防火(950℃灼热丝测试)。

加速试验方案：HALT测试叠加40Grms振动与150℃高温，暴露虚焊缺陷，量产故障率压降至50ppm。

四、未来趋势：国产化与技术创新

1. 高压高频集成

碳化硅基超导材料：2000V耐压方案适配固态电池，电能损耗再降40%。

三合一连接器：集成电源、信号、光纤(如CMW模块)，减少节点60%，理想汽车已应用。

2. 智能化与轻量化

内嵌诊断芯片：实时监测端子温升与氧化，故障预警响应<0.1秒(TE方案)。

FPC柔性连接器：松下板对FPC连接器取消中继线束，减重40%并抗振动，用于BMS与LED灯组。

3. 国产替代加速

高压连接器国产化率从2021年8%升至2025年35%，中航光电以18%市占率主导高压市场;瑞可达换电连接器绑定蔚来生态，打破泰科垄断。

汽车电器连接器的技术演进，正深刻重塑电动化与智能化的安全边界。从高压三电系统的耐压密封设计、智能驾驶的高速抗干扰传输，到充换电场景的长寿命结构，每一环节都需跨越材料、工艺、认证的多重壁垒。未来，随着碳化硅基超导应用、三合一集成模块及国产化替代(2025年35%市占率目标)的推进，汽车电器连接器将向 “高压-高频-智能” 三位一体跃迁。企业需攻克LCP材料本土化、ASIL-D功能安全认证等瓶颈，方能在全球竞争中占据主导，为智能汽车筑牢电气安全基石。
