TE 2209201-6线对板插针6GHz屏蔽连接器现货

泰科2209201-6是一款单孔线到板连接器，用于印刷电路板水平安装，不可密封。单行设计，位数1，工作电压60VDC，阻抗50Ω，工作频率0-6000MHz屏蔽式，适用于信号电路。主体材质PA褐色，端子插针型：接触部镀金(Au)，外部镀锡(Sn)，接合插针直径0.5mm[.02in]，额定电流1A最大。PCB端接通孔焊接，带板锁和接合固定。尺寸：高9.45mm[.372in]、长19.5mm[.767in]、宽10.4mm[.409in]。工作温度-40至105°C[-40至221°F]，电介质聚酯PCT，UL94V-0阻燃等级。

一、2209201-6中文手册

分类	详情

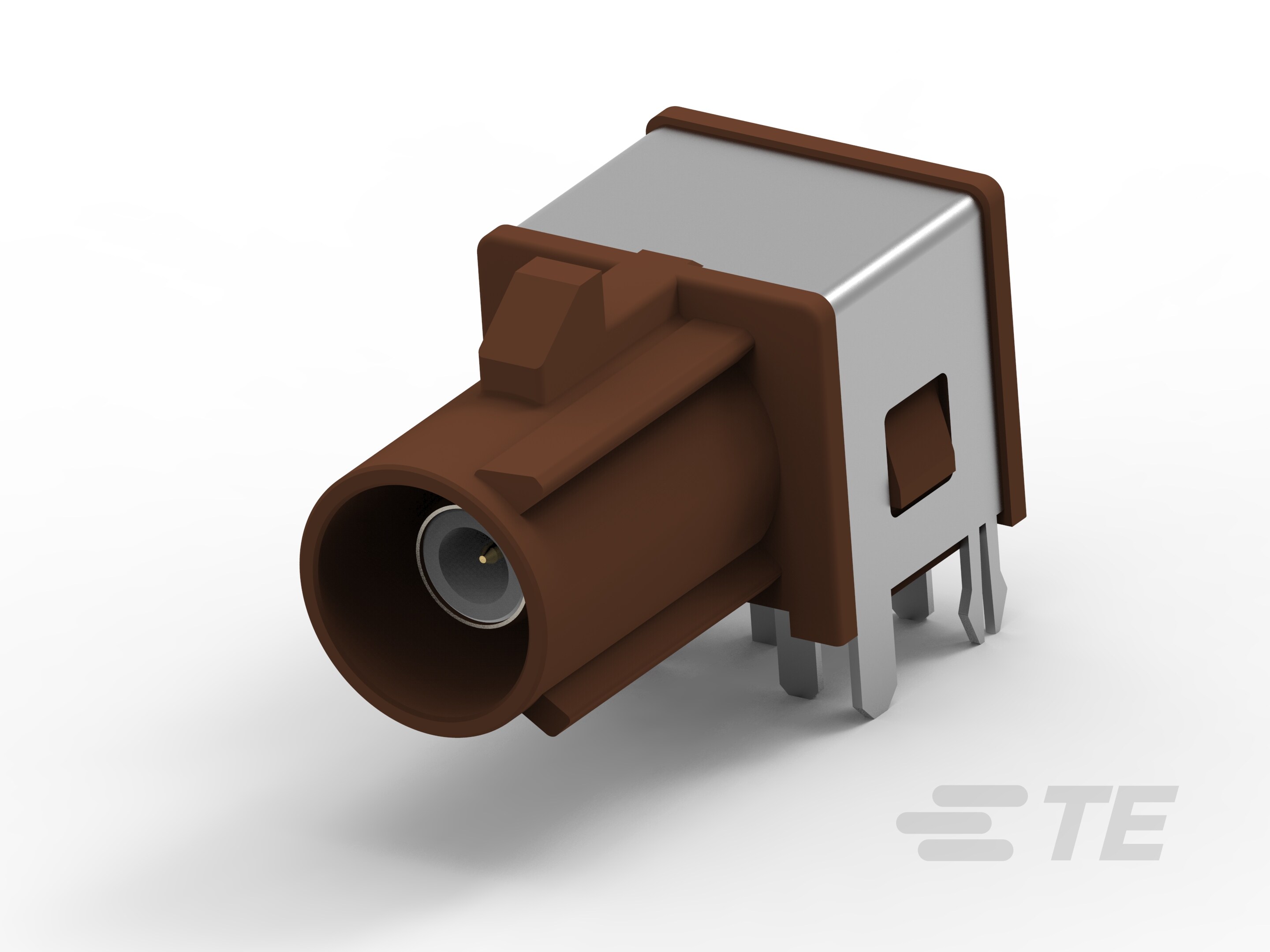

产品图
产品型号	2209201-6
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	水平
位数	1
工作电压(VDC)	60
阻抗(Ω)	50
主体材料	PA
连接器和键控代码	F
端子类型	插针
端子接触部电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定	带有
PCB 安装固定类型	板锁
接合固定	带有
连接器安装类型	板安装
壳体颜色	褐色
连接器高度	9.45mm[.372in]
产品长度	19.5mm[.767in]
产品宽度	10.4mm[.409in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-0
电介质材料	聚酯 PCT
采购入口	2209201-6现货
原厂手册	2209201-6数据手册.PDF

二、2209201-6配套型号

三、2209201-6适用领域

泰科2209201-6连接器凭借其高频性能、紧凑设计及高稳定性，在以下专业领域展现关键价值：

1. 高频通信设备

支持0-6000 MHz工作频率范围与50Ω阻抗匹配，适配5G基站、射频模块等场景；屏蔽设计有效抑制信号干扰，确保高频数据传输完整性，尤其适用于路由器、网络交换机等通信设备内部线到板精密连接。

2. 工业控制与自动化系统

PA材质壳体结合-40℃至105℃宽温域耐受能力，适应工厂高温环境；板锁安装机制增强PCB固定可靠性，抵抗设备振动冲击，适用于PLC控制板、传感器接口等工业场景中的核心信号链路。

3. 医疗电子仪器

UL 94V-0阻燃等级与无铅锡(Sn)电镀端子满足医疗安全标准；通孔焊接端接提供牢固电气连接，适配监护仪、便携诊断设备内部低电流信号传输（1A），紧凑尺寸（19.5×10.4×9.45mm）优化空间受限设计。

4. 汽车电子控制系统

.5mm镀金(Au)插针确保低接触电阻与耐腐蚀性，键控代码F防止错配；褐色壳体与车载ECU配色协调，1位单行结构专用于车身控制模块、仪表盘等需抗电磁干扰的板级信号接口。

5. 测试测量仪器

6000MHz高频覆盖与50Ω阻抗特性支持精密仪器校准信号传输；通孔焊接强化机械应力消除，高重复插拔寿命保障研发环境中测试探针、数据采集板的连接可靠性。

该连接器通过高频屏蔽设计、宽温域材料及板锁固定结构，在严苛电子系统中实现高密度信号稳定传输，褐色壳体增强设备内部模块辨识度与集成适配性。

四、2209201-6常见问题与解决方案

1. 安装松动或脱锁

问题：板安装固定设计依赖于板锁机制，但水平安装方向下若安装不当或遭受振动外力，可能导致连接器轻微移位，影响PCB连接稳定性。

方案：确保PCB安装时充分启用板锁功能，添加辅助应力消除附件（如卡扣或绑带）分散外力，并定期检查固定点完整性以维持稳定接合。

2. 密封性不足或环境渗透

问题：产品不具备密封功能，当应用环境湿度偏高或存在污染物时，易引起内部端子氧化或绝缘材料劣化，增加接触电阻风险。

方案：在PCB集成端额外涂覆硅胶密封剂以增强防渗透能力，控制操作环境湿度低于推荐值（建议≤60%RH），并定期清洁连接面以避免污染物积累。

3. 端子接触不良

问题：端接插针直径仅0.5mm，电镀金层易因压接不当或氧化导致接触电阻升高，在最大1A电流负载下可能引发信号中断或过热问题。

方案：严格遵循压接高度公差控制（建议±0.1mm），使用专用清洁工具去除端子氧化层，必要时更换受损端子以确保低电阻接触。

4. 外壳材料变形

问题：尼龙PA外壳在接近最高工作温度105°C时可能出现软化和变形，尤其在持续高温或机械应力下，影响连接器几何精度和功能。

方案：避免暴露于＞90°C的持续高温源，采用散热设计或通风措施降低热应力，高负荷应用中优先选择金属外壳型号替代。

5. 键控对位或信号匹配偏差

问题：键控代码F若与公端未精准对齐，会导致连接错位，在高频范围（0-6000MHz）应用中干扰信号完整性或引发屏蔽失效。

方案：安装前核对两端键控代码一致，使用光学对准工具辅助定位，并验证屏蔽层接地状态以最小化信号衰减。
