泰科TE6-2287907-0线对板连接器50Ω6GHz800V现货
泰科6-2287907-0是一款单孔线对板连接器，专为印刷电路板边缘安装设计，阻抗为50Ω，适用于高频信号应用。主体采用PA GF（聚酰胺玻璃纤维）材料，核心端子镀金（Au）以优化信号完整性，外部端子镀锡（Sn）配合通孔焊接固定。支持0至6000MHz工作频率，800VAC电压范围及-40°C至105°C宽温工作环境，符合SAE/USCAR-17标准。结构紧凑，尺寸为高度8.4mm、长度24.5mm、宽度10mm，额定电流1A，可靠性高。
一、6-2287907-0中文手册
| 分类 | 详情 |
|---|---|

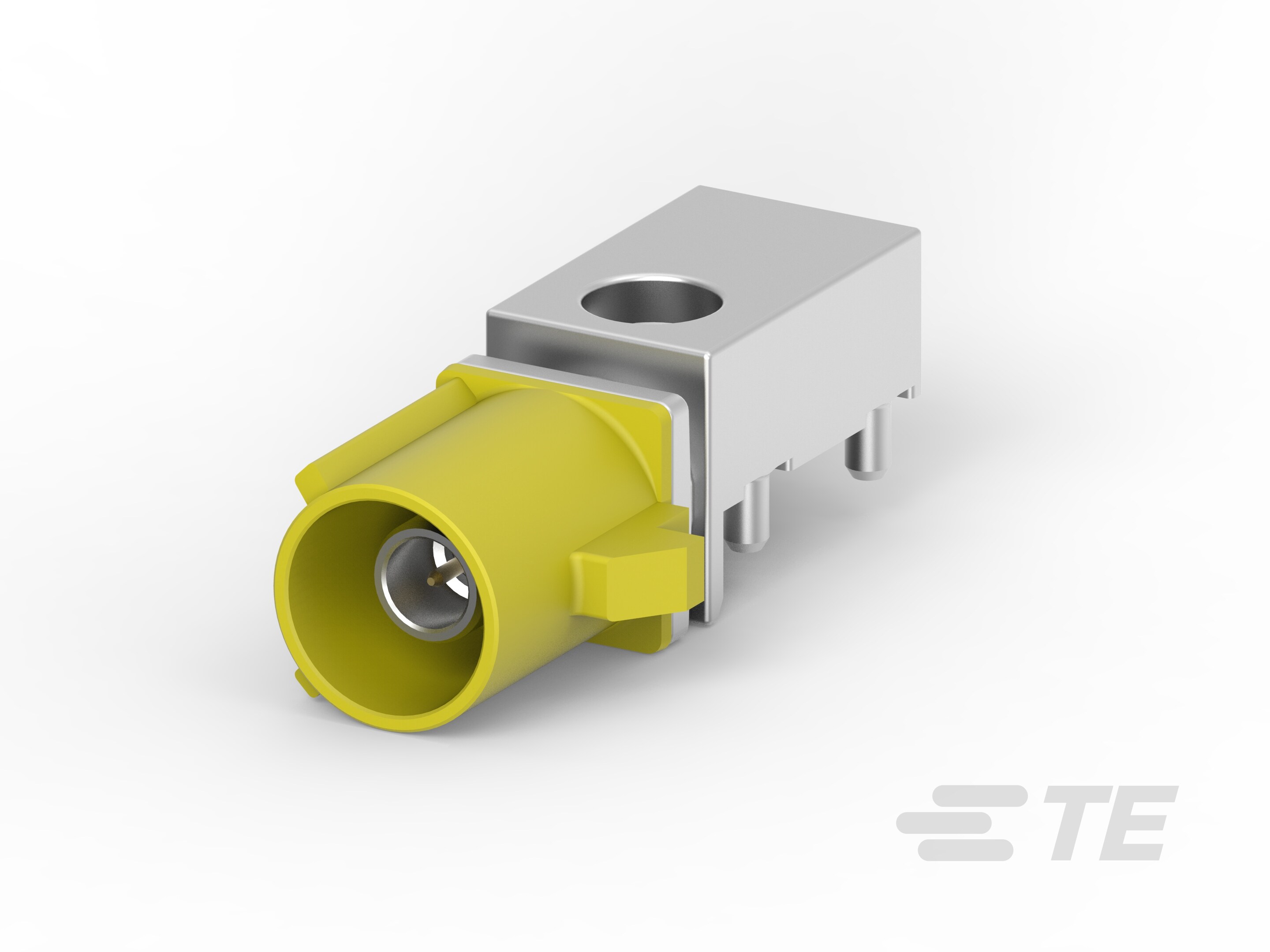

| 产品图 |  |
| 产品型号 | 6-2287907-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 6-2287907-0现货 |
| 原厂手册 | 6-2287907-0数据手册.PDF |
二、6-2287907-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 1-2272519-0 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 6-2287907-0配套型号大全 |
三、6-2287907-0适用领域
泰科6-2287907-0连接器适用领域介绍
泰科6-2287907-0连接器凭借其紧凑设计、高频率支持及环境适应性，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF主体材料（耐温-40°C至105°C）提供耐腐蚀与耐磨损性能，板安装方式和紧凑尺寸（24.5mm×10mm×8.4mm）适配工厂与机床等高振动环境，确保传感器与PCB板的可靠信号传输。
2. 汽车电子系统：键控代码K设计防止误插，端子额定电流1A支持低功耗场景，适用于车载ECU和线束接口，咖喱色外壳便于识别，确保驾驶安全与设备稳定性。
3. 通信与数据传输：高工作频率（0-6000 MHz）与50Ω阻抗平衡信号完整性与抗干扰能力，通孔焊接端接增强连接可靠性，适应路由器、基站等设备内部的高速数据交换。
4. 消费电子与家电：锡镀层端子接触部和PCT电介质材料提升电气性能，适合智能家居控制器与便携式设备PCB连接，尺寸小巧支持高密度布局。
5. 医疗仪器与设备：可维修结构与耐高温特性简化消毒流程，防尘材料降低渗入风险，适用于诊断设备内部布线和信号处理模块。
该连接器通过键控对准、宽温域兼容及轻量化设计，在苛刻环境中实现高效稳定连接，咖喱色外壳优化了工业和汽车场景中的视觉辨识。
四、6-2287907-0常见问题与解决方案
1. 安装松动或脱落
问题：PCB安装采用焊尾固定方式（边缘安装），缺乏足够的应力消除，在振动或外力作用下易出现松动或完全脱落。
方案：优化PCB布局以提供稳定支撑点，必要时使用卡扣或绑带加固线缆，分散机械应力确保可靠性。
2. 密封性不足
问题：该连接器不可密封（IP防护等级未达标），在潮湿或污染环境中易渗入水汽或杂质，影响电性能稳定性（特别是在湿度>80%环境中）。
方案：操作时控制环境湿度至建议范围内（≤80%RH），清洁安装面并添加外部硅胶密封圈增强防护性，避免在严苛环境中使用。
3. 端子接触不良
问题：插针端子（接合插针直径0.51mm）压接高度误差或表面氧化可能导致接触电阻异常（额定电流仅1A），引发信号失真或过载风险。
方案：严格遵循压接公差（±0.2~0.5mm），使用专用工具清除端子氧化层（电镀材料为金），定期检查必要时更换端子。
4. 外壳变形或腐蚀
问题：外壳材质为PA GF（尼龙6/6增强塑料），在高温（接近最大工作温度105°C）或腐蚀性化学品（如强酸/碱）环境中易发生软化或永久形变。
方案：避免暴露于极限温度或腐蚀介质中，高温场景下考虑更换为金属外壳型号（兼容SAE/USCAR-17标准），定期监测外壳完整性与形态变化。
5. 键控错位或对准偏差
问题：键控代码K需与配对公端精确匹配，若未对准或排列顺序错误，将导致连接不稳定（尤其在信号应用中阻抗失配）。
方案：安装前核实键控代码及端子顺序一致性，利用校准工具辅助定位确保精准对接（端子接触部电镀材料为金（Au），减少摩擦损耗）。
