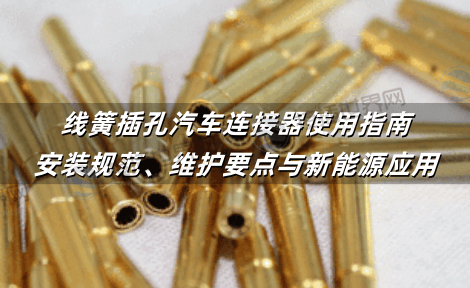

线簧插孔汽车连接器使用指南：安装规范、维护要点与新能源应用

线簧插孔汽车连接器作为提升电气可靠性的关键组件，其多触点弹性结构可降低接触电阻40%以上，在新能源高压与大电流场景中尤为重要。线簧插孔汽车连接器通过弹簧线多点接触设计(如安费诺RADSOK技术)，显著提升信号稳定性与抗振动性能，但工艺复杂性也要求严格遵循安装规范。本文将结合USCAR-2、QC/T 1067等标准，系统解析从选型匹配、端子压接到维护诊断的全流程实操要点，助力工程师规避接触失效、过热等风险。

一、线簧插孔的核心优势与技术原理

1. 结构特性与性能优势

弹性多点接触：由数十根弹簧线组成环形阵列(如德驰DRB系列)，每个弹簧线与插针独立接触，形成冗余导电路径，接触面积比片式插孔提升65%，接触电阻≤0.2mΩ(载流150A时温升<15℃)。

抗振与自补偿：弹簧线在振动下微幅变形，持续保持接触压力(>0.5N/点)，耐受20G加速度冲击，适用于发动机舱及底盘高频振动场景。

2. 对比其他类型插孔

二、安装操作规范：五步法精准作业

1. 触点插入与锁定

推入确认：握住触点垂直插入插孔，听到“咔嗒”声后轻拉验证锁定(弹簧线卡入插针肩部凹槽)。

楔形锁块加固：DRB系列需插入辅助楔块，若无法完全贴合，表明触点未到位(需重新插入)。

2. 导线处理与密封

剥线与压接：

剥除绝缘层5-7mm(禁用齿状钳)，多股线缠绕后整体压接;

压接点距绝缘层≤1mm，压接力矩1.2N·m±0.1(AMP CT-1250工具)，线芯填充率>90%。

防水处理：

硅胶密封圈压缩率≥15%，填充介电脂(污染需更换);

空腔用密封塞填堵，IP67测试压降<5%(50kPa气压)。

3. 连接器对插与互锁

三步锁定法：

1. 对准导向槽(倾斜≤3°);

2. 插入至锁止声响起(如泰科NanoMQS);

3. 滑动副锁或旋紧螺纹套筒(扭矩0.6~1.2N·m)。

高压互锁(HVIL)触发：新能源车型需确认BMS系统无报警代码(电阻<1Ω)。

三、日常维护与故障诊断

1. 周期性维护项目

接触点保养：无水乙醇棉签清理氧化层(禁用砂纸)，每半年/1万公里执行;

密封圈检查：雨季前按压测试，回弹时间>2秒需更换(氟橡胶材质耐机油侵蚀)。

2. 常见故障处理

四、新能源场景应用要点

1. 高压系统适配

电流与散热：800V平台需匹配液冷设计(如长盈精密方案)，载流600A时温升降40%;

安全冗余：双触点HVIL互锁(分离0.1秒断电)，避免电弧风险。

2. 换电连接器特殊要求

插拔寿命：≥10万次(瑞可达轴向浮动容差±2mm);

快速诊断：内置温感芯片实时反馈端子状态(超温自动降流)。

线簧插孔汽车连接器凭借弹簧线多点接触的冗余设计，成为高可靠电气连接的核心方案，其价值在新能源高压与大电流场景尤为凸显。安装需严守 “触点精准锁定、密封完整可靠、互锁功能验证” 三大准则;维护则依赖 周期性清洁 与 密封弹性监测。未来，随着碳化硅电驱普及与换电模式推广，线簧插孔将向 液冷集成化、 智能诊断及超长寿命(>15万次) 持续进化——唯有深谙其使用精髓，方能驾驭智能电动时代的电气安全疆界。
