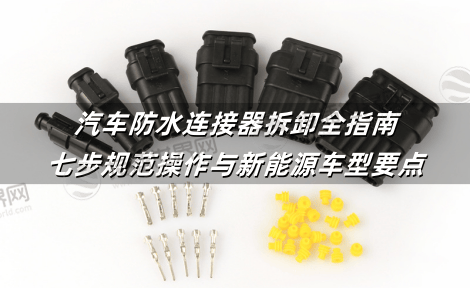

汽车防水连接器拆卸全指南：七步规范操作与新能源车型要点

在汽车电气系统维修中，汽车防水连接器怎么拆是关乎操作安全与部件完好的核心技能。不当拆卸可能导致密封失效、端子损伤甚至高压触电，据统计，30%的电路故障源于拆装失误。接插世界网将结合QC/T 1067、USCAR-2等车规标准，系统解析传统燃油车与新能源车型的拆卸差异，涵盖工具选用、锁扣解锁技巧及高压防护措施，帮助工程师规避常见风险。

一、拆卸前准备：安全与工具规范

1. 断电安全操作

传统燃油车：断开电瓶负极，防止短路起火;

新能源车型：先触发高压互锁(HVIL)，再切断维修开关(橙色标识)，待系统电压降至安全值(<60V)后操作。

个人防护：穿戴绝缘手套(耐压1000V)及护目镜，操作台铺设防静电垫。

2. 工具清单与选用

3. 接口清洁与诊断

使用无水乙醇清洁外壳，去除油污避免打滑;

万用表检测通路状态，记录初始电阻值(异常值预示内部故障)。

二、通用拆卸七步法

1. 解除机械锁扣

卡扣式：撬棒插入卡扣底部(倾斜30°)，轻压弹簧片直至“咔嗒”声释放;

螺纹式：扭矩扳手逆时针旋松(≤0.5N·m)，超扭矩易导致螺纹滑丝。

2. 分离连接器主体

双手握紧公母头，沿轴线平拉(倾斜角≤3°)，强行扭转会折断针脚;

若遇阻力，检查隐藏副锁(如泰科连接器的黄色锁销需用起子挑开)。

3. 处理密封组件

硅胶密封圈用镊子垂直取出，避免扭曲变形;

老化密封圈(回弹时间>2秒)需更换，并清理槽内残留密封脂。

三、新能源车型特殊拆卸流程

1. 高压互锁(HVIL)系统解除

拆卸前用诊断仪读取HVIL回路电阻(正常值<1Ω)，异常值表明互锁故障需优先修复;

插头分离后，0.1秒内自动断电，禁止短接互锁针脚规避保护机制。

2. 液冷快充接口操作

拆卸Type 2接口前关闭液冷泵，防止冷却液喷溅;

拆卸后立即用防尘塞封闭管路，避免异物进入液冷通道。

表：不同固定方式拆卸特点对比

四、拆后检测与故障预防

1. 部件状态评估

端子检查：氧化发黑需用铜刷清洁，变形超过20%必须更换;

密封圈弹性测试：压缩后3秒内恢复原状为合格，否则更换氟橡胶材质密封件。

2. 常见故障处理方案

五、专业级拆卸工具推荐

1. 泰科电子退针套装：含0.64-6.3mm适配头，针对双锁扣连接器(先挑黄销后撬黑舌);

2. 气密性检测仪：拆卸后负压测试(-50kPa保压3分钟)，泄漏率>0.5%需更换密封圈;

3. 红外热像仪：通电后扫描端子温升，温差>15℃提示接触不良需检修。

汽车防水连接器的规范拆卸需紧扣 “安全前置化、操作精细化、防护全程化” 三大原则：新能源车型严守高压互锁解除流程，传统卡扣结构依赖角度化撬动(30°切入)，而密封系统则依赖弹性监测与负压验证。未来，随着液冷超充与碳化硅电驱普及，拆卸技术将向 智能化(电阻实时监测)、 无损化(激光解胶技术) 及 标准化(车规工具接口) 演进。牢记“断电测压再动手，轻拆慢查防漏缝”的准则，方能在方寸连接器中筑牢行车安全的根基。
