汽车防水连接器插针安装：七步规范操作与防错指南

在汽车电气系统中，汽车防水连接器插针安装的质量直接决定整车电路安全性与可靠性。据统计，30%的电路故障源于插针安装不当，导致接触不良或密封失效。接插世界网将结合QC/T 1067、USCAR-2等行业标准，通过分步图解解析插针选型、压接工艺、密封装配及安装检测全流程，帮助工程师规避温升熔毁、防水失效等风险，适配传统燃油车与新能源高压场景需求。

一、安装前准备：工具与材料规范

1. 工具清单与选用标准

压接工具：全自动压线钳(如AMP CT-1250)，压接力矩1.2N·m±0.1，确保线芯填充率>90%;

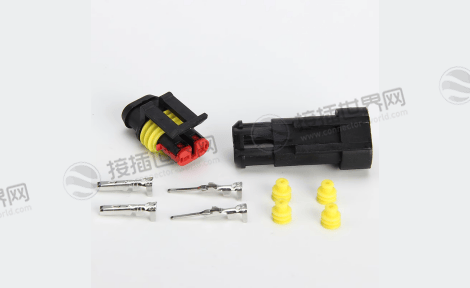

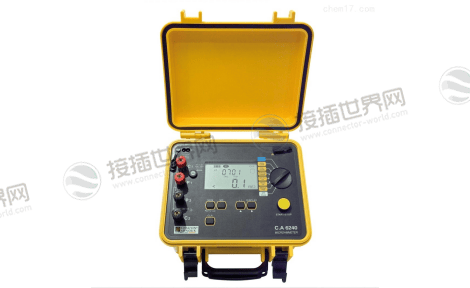

检测设备：微欧计(四线法测接触电阻)、兆欧表(500V DC测绝缘电阻);

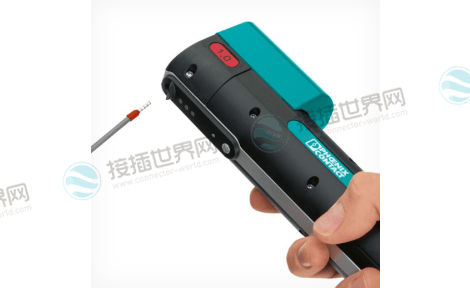

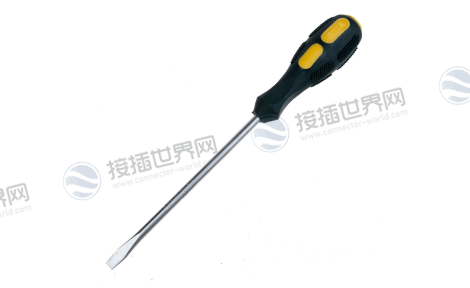

辅助工具：一字螺丝刀(用于弹片张开，旋转90°后插入导线)。

2. 材料匹配关键点

导线截面积：按载流需求选择(0.5mm²载流8A，2.5mm²载流25A)，高压回路需增加截面积修正(液冷快充回路+25%);

密封件：硅胶圈压缩率≥15%，预涂道康宁MG7F密封脂防渗透。

表：防水连接器插针安装工具清单

二、插针安装核心步骤

1. 剥线与端子处理

剥皮尺寸：外皮剥除20mm±1mm，芯线裸露5-7mm(禁用齿状钳防损伤);

端子压接：导线插入端子孔后压接，压接点距绝缘层≤1mm(防应力断裂)，完成后50N回拉测试无松动。

2. 密封件装配

将带棱纹的密封件套入导线(棱纹端背向导线末端)，确保紧密贴合;

多芯连接器需分步安装：先穿防水套筒，再逐根处理导线。

3. 插针插入与锁定

弹片式连接器：用螺丝刀插入方形孔旋转90°撑开弹片→插入导线至孔底→拔出螺丝刀完成锁定(听到“咔嗒”声);

螺纹锁紧式：对准导向槽(倾斜≤3°)插入，旋紧套筒扭矩≤0.5N·m(如M15模组)。

4. 高压互锁(HVIL)触发

新能源车型需确认BMS系统无报警代码(电阻<1Ω)，插合后0.1秒内自动通电。

三、安装后检测流程

1. 电气性能检测

接触电阻：微欧计四线法检测，高压回路≤0.5mΩ(100A以上);

绝缘电阻：兆欧表500V DC测试，端子-外壳间>100MΩ。

2. 密封性验证

负压检漏法：抽真空至-50kPa，保压3分钟泄漏率<0.5%;

气压测试：50kPa压力下压降<5%为合格。

表：安装后四项必检项目及标准

四、新能源车型特殊要求

1. 高压线束布局规范

高低压线束平行间距>400mm，交叉时垂直走线;

弯曲半径≥线束外径5倍，避免应力集中导致密封失效。

2. 液冷快充接口操作

完全插入Type 2接口至锁定声响起，启动充电后温升>65℃立即停止;

拆卸时先断电，按压释放钮拔出(严禁暴力拉扯)。

五、常见故障与预防性维护

1. 典型安装错误案例

密封失效：未涂密封脂或密封圈扭曲，导致水汽侵入(正确方案：压缩率≥15%且均匀涂脂);

接触不良：线径小于端子槽(如4mm²线配6mm²端子)，引发压接不实→温升熔毁。

2. 周期性维护

清洁保养：无水乙醇棉签清理氧化层(每半年/1万公里)，禁用砂纸损伤镀层;

密封圈弹性检测：雨季前按压测试，回弹时间>2秒需更换。

汽车防水连接器插针安装是 “精度工艺” 与 “系统防护” 的深度融合：从毫米级剥线压接、IP67密封装配，到新能源高压互锁触发，每一步都关乎整车电气安全。未来技术将向 智能化(在线电阻监测)、 高密度(0.64mm微型弹片) 及 材料轻量化(铝镁合金壳体) 演进。工程师需严守三大铁律：低压系统重信号完整性(双绞差分线)，高压回路必验互锁功能(HVIL触发)，全周期密封维护(弹性回弹<2秒)——唯有将规范注入每个细节，方能在滴水不漏中守护智能出行的安全基石。
