泰科TE6-2287907-1射频连接器50ΩPCB边缘安装现货

泰科6-2287907-1是一款单排、单位的线对板连接器，采用镀金插针（直径0.51mm）和胭脂红色PA GF（玻纤增强尼龙）壳体。额定工作电压800V AC，频率范围0-6000MHz，特性阻抗50Ω，适用于信号传输。其通孔焊接PCB端接方式及焊尾固定设计确保可靠的板端安装（边缘方向，高度8.4mm），工作温度范围为-40°C至105°C，符合UL 94V-1/V-2阻燃等级及汽车应用相关标准（如SAE/USCAR-17）。该连接器不含屏蔽和密封功能，尺寸为24.5mm x 10mm。

一、6-2287907-1中文手册

分类	详情

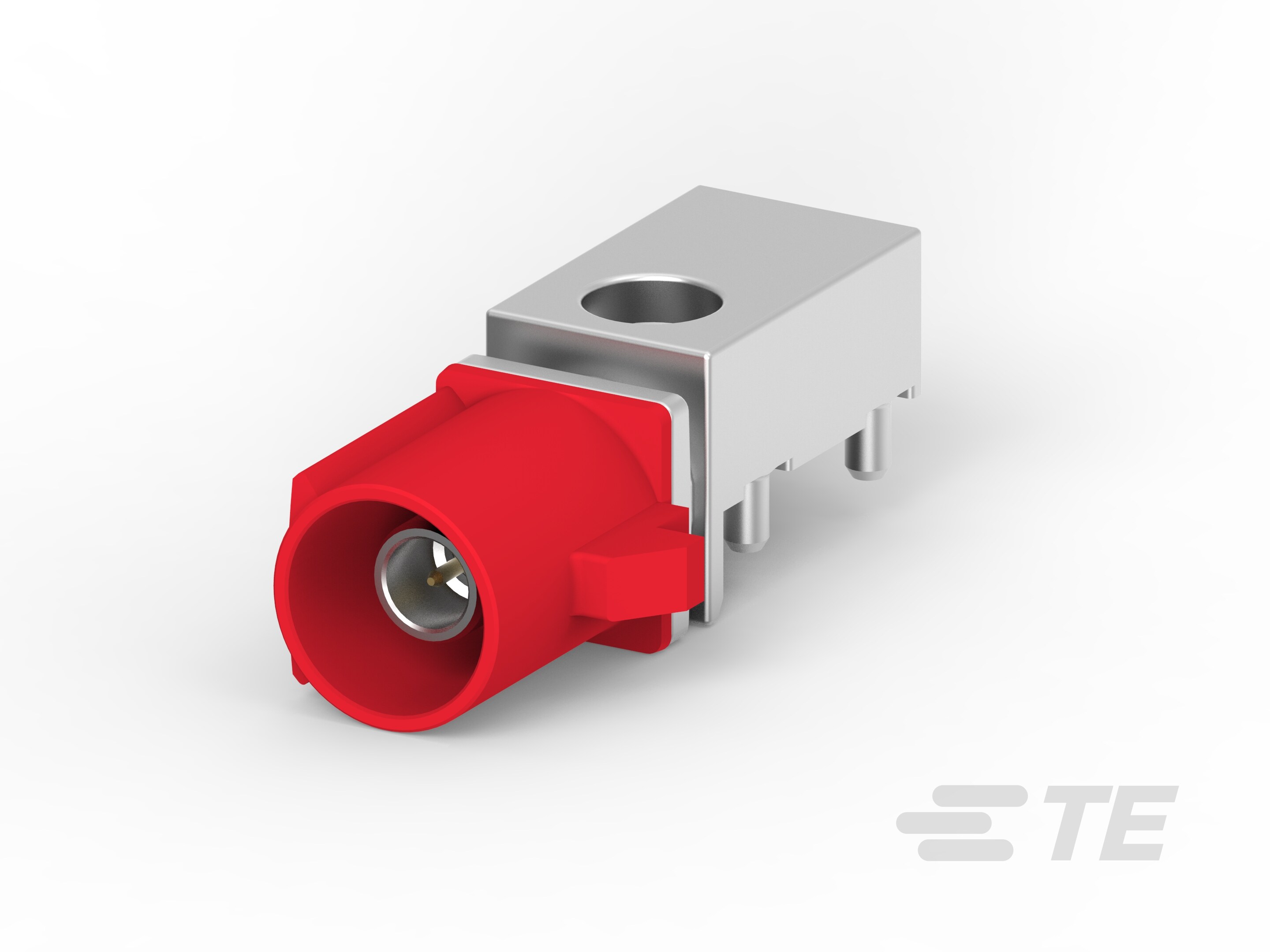

产品图
产品型号	6-2287907-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	6-2287907-1现货
原厂手册	6-2287907-1数据手册.PDF

二、6-2287907-1配套型号

三、6-2287907-1适用领域

泰科6-2287907-1连接器通过其高频稳定性、耐候性及精准结构设计，主要适用以下专业领域：

1. 工业自动化控制：PA GF主体材料（耐温-40℃至105℃）配合PCB通孔焊接安装方式，适应机床控制柜、PLC系统等高振动工业场景，保障1A信号电路在复杂电磁环境中的稳定传输。

2. 汽车电子系统：符合SAE/USCAR-17标准，胭脂红色壳体便于车载线束快速识别，50Ω阻抗匹配与.51mm插针确保ECU模块、传感器接口的高频信号完整性，工作电压800VAC满足车辆电气安全需求。

3. 通信及数据传输设备：0-6000MHz工作频宽支持路由器、基站等设备的射频信号传输，1位单行板边缘安装结构（10mm宽度）优化紧凑空间布局，金镀层端子降低信号衰减。

4. 医疗仪器内部连接：通孔焊接端接方式提供可靠板载连接，105℃耐温特性适配灭菌环境，可维修结构简化设备维护流程。

5. 能源管理设备：-40℃低温启动能力兼容户外电源模块，锡镀PCB固定焊尾强化抗震性能，满足太阳能控制器等设备的长时间运行需求。

该连接器以精密插针对接（±.02in公差）和FR4兼容设计，实现高频信号传输的稳定性，胭脂红壳体增强工业场景中的故障诊断效率。

四、6-2287907-1常见问题与解决方案

1. PCB安装松动

问题：边缘安装位置焊尾固定不足，在振动或机械应力下易导致连接器移位影响连接稳定性。

方案：采用PCB支架或辅助固定点增强装配强度，确保焊点均匀受力；定期检查安装牢固性，避免动态环境干扰。

2. 端子氧化或接触故障

问题：插针端子表面氧化或污垢积累，增大接触电阻，引发信号传输衰减或电流不稳定。

方案：按压接规范（公差±0.2mm）操作端子插接；使用非研磨性工具清洁镀金层，必要时更换端子以恢复导电性能。

3. 高温或化学腐蚀外壳

问题：PA GF尼龙材质在超过105°C高温或腐蚀性环境中易软化变形或劣化外壳结构。

方案：严格控制工作温度范围（-40至105°C），高温应用建议升级金属外壳型号；避免接触强酸/碱物质，定期进行外观检查。

4. 键控匹配错误

问题：键控代码L未与公端对准，安装时易导致端子排列偏差，降低连接可靠性。

方案：安装前核对键控代码对应关系；使用导向工具辅助定位，确保零误差插接以实现精准信号传输。

5. 湿度敏感性问题

问题：无密封设计下，高湿度环境可能导致内部电路受潮氧化或短路过热。

方案：施加防潮涂层或外部密封胶增强防护；维持环境相对湿度≤60%，并定期进行环境监测维护。
