泰科TE 6-2287907-2 50Ω RF线到板插针连接器现货

泰科6-2287907-2是一款单针单行板安装连接器，专为印刷电路板（PCB）边缘固定设计，适用于信号传输应用。作为线到板系统的一部分，其核心特性包括50Ω阻抗、800VAC工作电压及0-6000MHz工作频率范围，支持-40°C至105°C宽温运行环境。主体采用耐磨的PA GF材质，金电镀中心端子和锡电镀外部端子确保高可靠连接，插针直径为0.51mm，最大电流负载1A。具备UL 94V-1/V-2阻燃等级并兼容SAE/USCAR-17标准，紧凑尺寸（24.5mm×10mm×8.4mm）和前端安装方式便于集成到工业、通信及汽车等系统的PCB板。

一、6-2287907-2中文手册

分类	详情

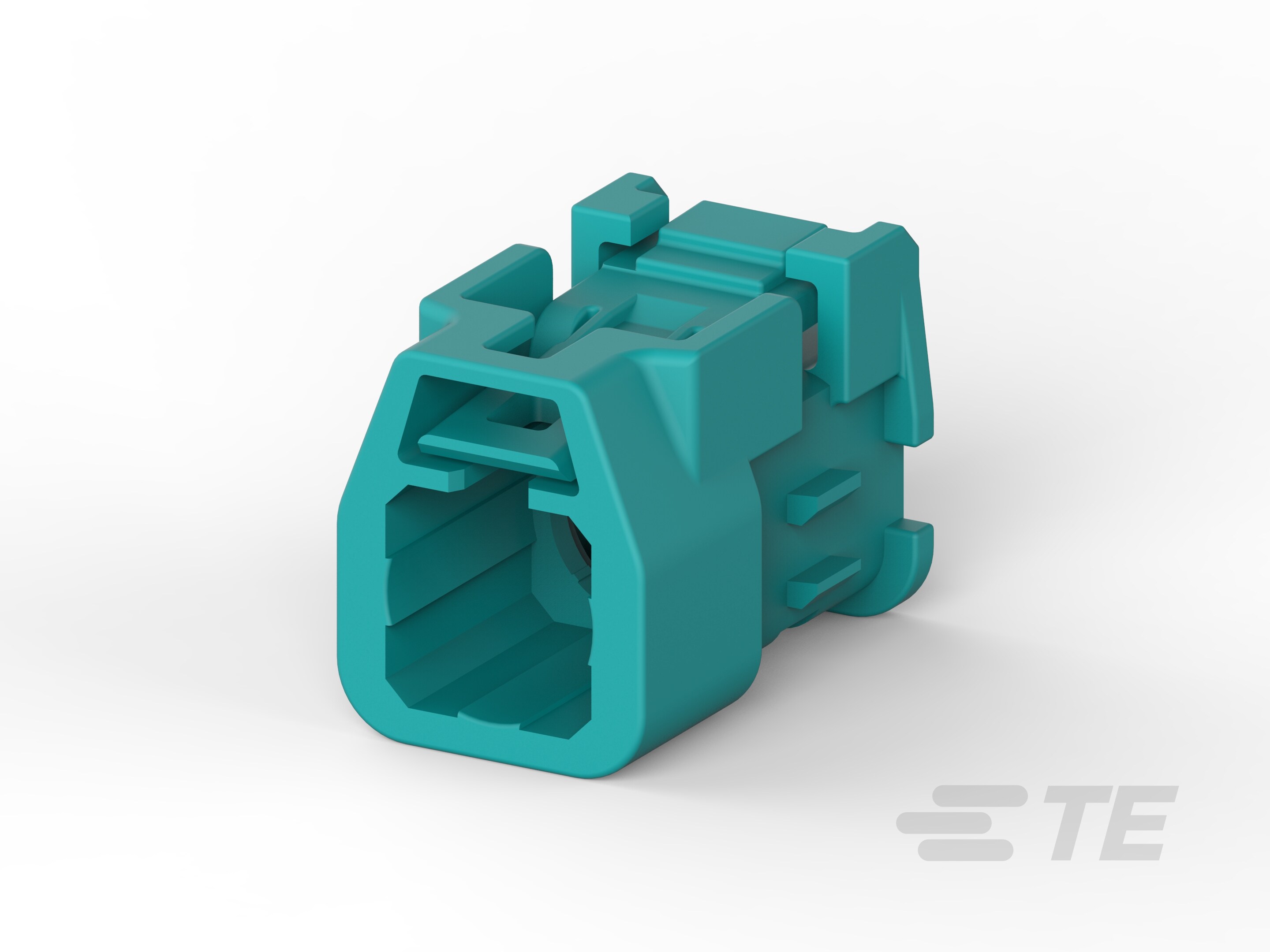

产品图
产品型号	6-2287907-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	6-2287907-2现货
原厂手册	6-2287907-2数据手册.PDF

二、6-2287907-2配套型号

三、6-2287907-2适用领域

泰科6-2287907-2连接器凭借其高频率支持、宽温适应性及工业级可靠性，适用于以下专业领域：

1. 工业自动化与控制系统

线到板连接方式与通孔焊接设计确保印刷电路板（PCB）边缘安装的稳定性，PA GF材质壳体（耐温-40℃至105℃）适应工业机械振动环境，支持传感器信号传输及设备控制链路的高精度对接。

2. 汽车电子模块

键控代码M与焊尾固定机制提升车载PCB装配防错性，符合SAE/USCAR-17标准，适用于ECU控制单元、线束接口等场景，锡/金复合电镀端子保障长期导电可靠性。

3. 通信与射频设备

50Ω阻抗匹配及0-6000MHz宽频带特性满足基站、路由器等高频信号传输需求，1位单行布局（通孔直径0.51mm）优化高密度电路板的点对点连接抗干扰能力。

4. 医疗设备内部布线

PA GF材料通过UL 94V-1/94V-2阻燃认证，可耐受消毒环境温度波动（-40℃~105℃），前端安装设计简化设备维护流程，避免精密仪器内部短路风险。

5. 户外能源设备与仪器

粉橙色壳体增强恶劣环境中的组件可视性，宽温域适应性支持太阳能控制器、风电监测模块在极端气候下的持续运行，焊接式固定保障长期振动环境中的结构完整性。

该连接器通过射频级端子（金层接触部）、工业级焊装结构及宽温阻燃材料，确保在电磁敏感场景与物理应力环境中的信号完整性，紧凑尺寸（24.5×10×8.4mm）进一步适配空间受限的设备布局。

四、6-2287907-2常见问题与解决方案

1. 焊接端子断裂

问题：PCB通孔焊接点因机械应力集中或振动导致焊脚疲劳断裂。

方案：采用应力缓冲支架固定线缆，焊接后补强焊点周围环氧树脂，避免直接弯曲线束。

2. 端子接触电阻升高

问题：镀金层厚度不足或污染物导致插针（直径0.51mm）接触面氧化。

方案：使用无纺布沾异丙醇清洁端子，焊接后24小时内完成接合；高湿度环境（＞60%RH）需增加防氧化涂层。

3. 高温环境性能衰减

问题：PA GF材质外壳在持续＞85℃工况下形变风险加剧（注：允许峰值105℃为瞬时值）。

方案：超过80℃环境改用金属壳体替代型号，或强制风冷控制插合部温升。

4. 高频信号失真

问题：未接地屏蔽（屏蔽参数：否）且频率＞3GHz时，阻抗偏离50Ω基准值。

方案：信号线增加磁珠滤波，PCB布局确保接地点距连接器＜3mm，工作频率限制在5GHz内。

5. 键控定位失效

问题：键控代码M的公/母端未轴向对准，插合偏移导致端子侧向应力。

方案：安装前校验键槽卡扣咬合状态，使用导正夹具辅助插接，偏移容差≤0.3mm。
