泰科TE 5-2287907-9 线到板50Ω射频插针端子现货

泰科5-2287907-9是一款单排线对板连接器，专用于印刷电路板的信号传输。其采用1位单行设计，边缘安装式结构，阻抗为50Ω，支持0-6000MHz工作频率及800VAC电压，通过通孔焊接固定并配备焊尾增强机械稳定性。主体采用PA GF工程塑料（淡棕色壳体），内部端子接触部和射频中心端子均镀金以确保低电阻和高信号完整性，外部端子镀锡提升耐腐蚀性。插针直径为0.51mm，额定电流1A。耐温范围为-40°C至105°C，尺寸为24.5×10×8.4mm，符合UL 94V-1/V-2阻燃标准和SAE/USCAR-17汽车应用规范，适用于高可靠性电子设备。

一、5-2287907-9中文手册

分类	详情

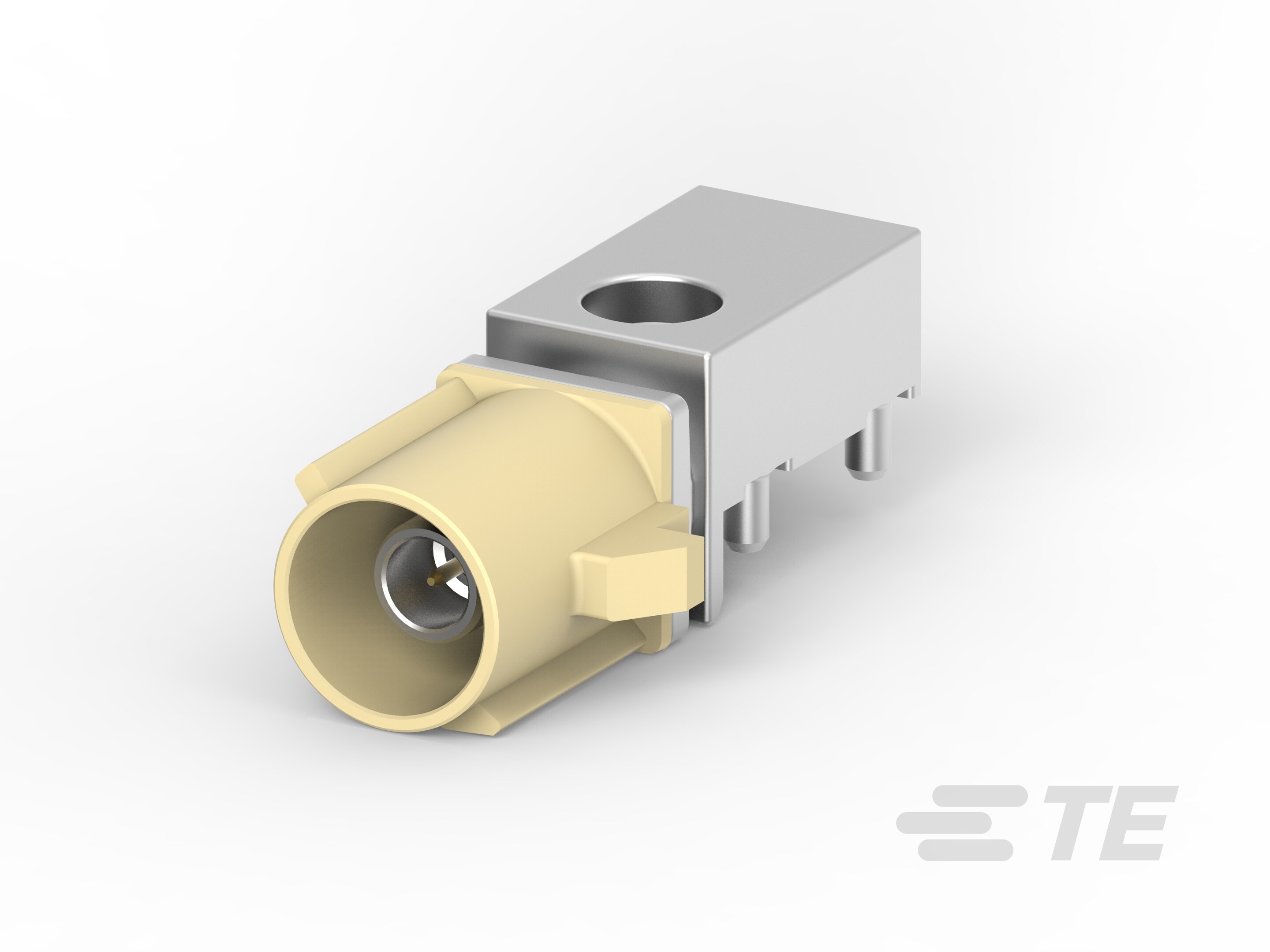

产品图
产品型号	5-2287907-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287907-9现货
原厂手册	5-2287907-9数据手册.PDF

二、5-2287907-9配套型号

三、5-2287907-9适用领域

泰科5-2287907-9连接器凭借其高可靠性、宽温度适应能力及紧凑设计，广泛应用于以下领域：

1. 工业自动化与控制系统：PA GF主体材料（耐温-40°C至105°C）及线到板连接系统支持工厂机械控制信号的稳定传输，PCB边缘安装方向适配自动化设备内部紧凑布局，确保高振动环境下的持久连接。

2. 汽车电子与车载设备：阻抗50Ω及工作频率0-6000MHz特性匹配车载通信需求，800VAC工作电压保障ECU及传感器线路安全，端子焊接固定机制防止行驶震动导致信号中断。

3. 通信设备与数据传输：单行一位结构与射频兼容特性（阻抗50Ω）优化路由器、交换机等设备内部高频信号传输，PCB安装方式简化集成，提升信号完整性与抗干扰性能。

4. 苛刻环境应用：宽泛工作温度范围及浅棕色壳体设计便于户外或工业场景快速识别，如能源监测设备中的PCB连接，维持-40°C至105°C条件下的电气稳定性。

该连接器通过优化的端子电镀与通孔焊接技术，在高电压和频域挑战中实现长期可靠连接，浅棕色壳体进一步提升工业设施中的可视性。

四、5-2287907-9常见问题与解决方案

1. 高频信号传输干扰

问题：6GHz高频工作环境下，非屏蔽设计易受电磁干扰影响信号完整性。

方案：优化PCB布局远离干扰源，控制线缆长度≤λ/10（对应最高频点），确保阻抗匹配为50Ω。

2. 焊接端机械应力失效

问题：焊尾式通孔安装时，振动工况下焊点易产生疲劳裂纹。

方案：添加辅助固定结构（如卡槽支架），焊接后填充环氧树脂增强应力缓冲层。

3. 端子氧化导致接触电阻上升

问题：金镀层端子暴露于含硫环境时，接触电阻超出1A电流承载极限。

方案：定期使用无水乙醇清洁接触面，储存环境湿度控制≤70%RH，含硫场合更换镀层材料。

4. 高温环境壳体变形

问题：尼龙6/6材料（PA GF）在持续>85℃工况下易软化变形。

方案：高温应用时加装散热鳍片，确保壳体温度≤105℃上限；长期>90℃场景需更换金属外壳型号。

5. 密封失效引发介质腐蚀

问题：非密封设计在潮湿环境中易使电介质材料（PCT）受潮导致介电常数漂移。

方案：板端涂覆三防漆（厚度≥25μm），相对湿度>80%环境加装防凝露加热模块。
