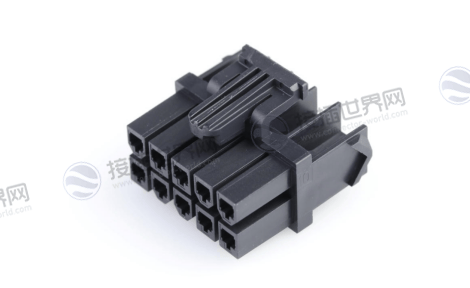

莫仕172708-0010 Micro-Fit 3.0插头外壳 双列10路 带二次锁定

莫仕172708-0010是Micro-Fit 3.0系列双列10路插头外壳，间距3.00mm，黑色尼龙材质，阻燃等级UL 94V-0，每路支持13A电流，带二次锁定功能增强可靠性，工作温度-40℃至+105℃，适用于消费电子、工业设备的电源及信号连接。

^{一、莫仕172708-0010中文数据手册}

1、产物环境合规

2、产品详情

产品属性	具体参数
产品图纸
产品型号	172708-0010
现货采购入口	172708-0010现货
状态	在售（Active）
类别	连接器外壳（Connector Housings）
系列	172708
产品家族	Micro-Fit 3.0 连接器
产品名称	Micro-Fit 3.0
产品说明	Micro-Fit 3.0 插头外壳、双列、10路、UL 94V-0阻燃等级、黑色、带二次锁定功能、无CPA锁（连接器位置保证）
应用场景	电源传输、线对板连接、线对线连接、消费电子、工业设备（Power, Wire-to-Board, Wire-to-Wire, Consumer Electronics, Industrial Equipment）
备注	每路最大电流13A（配接30750系列端子，压接至16号线规电线）；防误插极化设计，二次锁定增强端子固定可靠性
UPC编码	889056584816
UL认证编号	E29179
CSA认证编号	LR19980
最大电路数	10
树脂颜色	黑色（Black）
阻燃等级	94V-0
部件属性	插头（Plug）
符合灼热丝规范	否（No）
插接极性	是（Yes）
锁定插接部位	是（Yes）
树脂材料	尼龙（Nylon）
净重	2.680克（g）
行数	2（双列）
包装形式	袋装（Bag）
面板安装式	否（No）
插配接口间距	3.00mm
终端界面间距	3.00mm
有极性插配件	是（Yes）
可堆叠	是（Yes）
工作温度范围	-40℃ 至 +105℃
适配产品	Micro-Fit 3.0 系列端子（30750/30760系列）、配对插座外壳（30700系列）、面板安装支架（172710系列）

^{二、莫仕172708-0010应用领域}

场景一：工业自动化设备内部的高密度模组互连

在PLC、伺服驱动器、机器视觉控制器内部，空间极度紧张，但各板卡、模块间需要同时传输多路电源与控制信号。

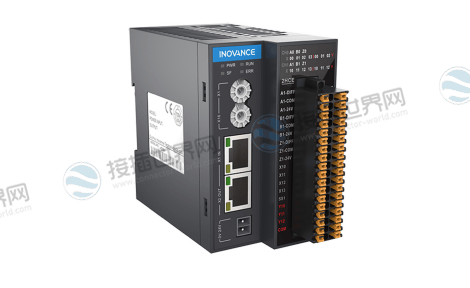

PLC的I/O扩展模块背板连接：用于连接主CPU模块与数字量/模拟量输入输出子模块，同时传递24VDC工作电源与控制信号总线。

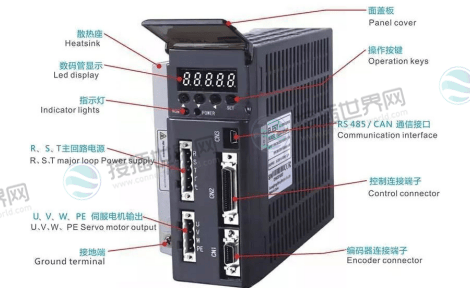

伺服驱动器的控制与反馈接口：连接上位控制器传来的脉冲/方向信号、使能信号以及编码器差分反馈信号，其紧凑的双列结构(10路)非常适合此类信号与电源混合的场景。

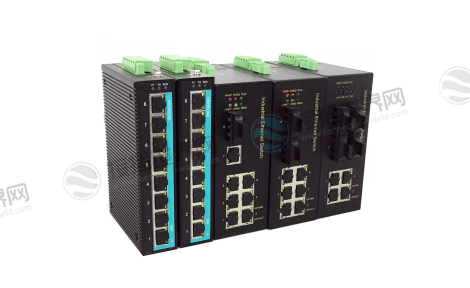

工业交换机或网关设备的板载电源子板与主控板的连接。

场景二：高端消费电子与智能家电的板间主干连接

在追求轻薄、集成化的产品中，连接器的高度和可靠性至关重要。

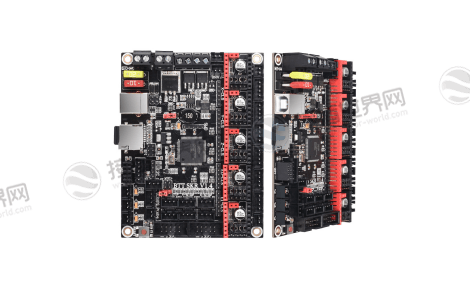

高端打印机/复印机的主控板与打印引擎、扫描模块或高压电源板之间的互连线束。

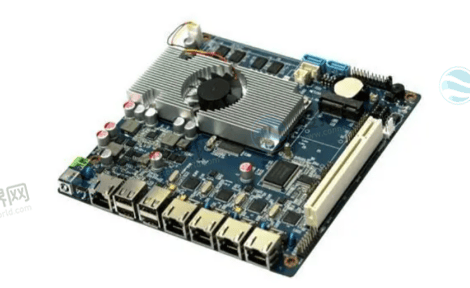

智能家居中枢(如高端路由器、NAS)的主板与大功率PoE(以太网供电)交换板的连接，用于分配12V/24V电源。

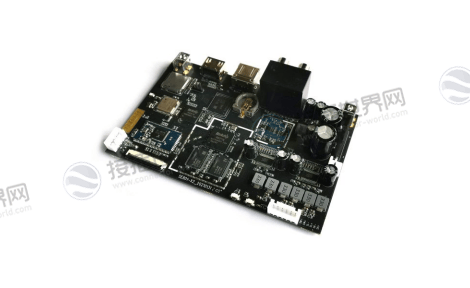

大功率智能音箱或Soundbar的功放板与信号处理及电源管理板之间的连接。

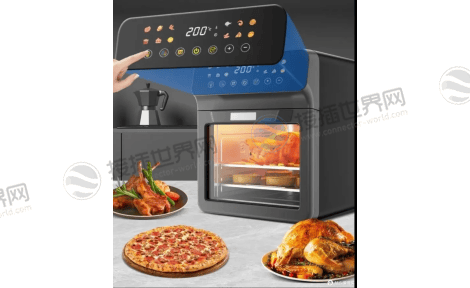

高端厨房电器(如智能烤箱、咖啡机)中控制面板与加热/电机执行模块的连接。

场景三：医疗与测试仪器设备的模块化电源/信号分配

此类设备对连接器的可靠性、阻燃性及无火花风险有极高要求。

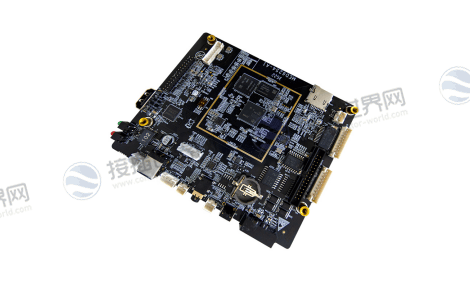

病人监护仪、便携式超声设备内部，可充电电池组与系统主板之间的主电源及通信接口。

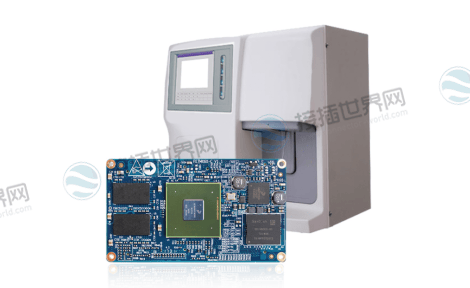

台式血液分析仪、PCR仪的温控模块、液路控制模块与主控板之间的互连。

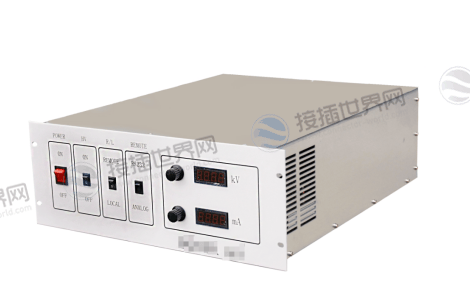

模块化直流电源或电子负载的内部，用于前面板显示/控制单元与后方功率模块的连接。

场景四：通信与网络设备的高密度板对线出口

在机架式设备中，需要将板卡信号和电源引至前面板或后背板的连接器。

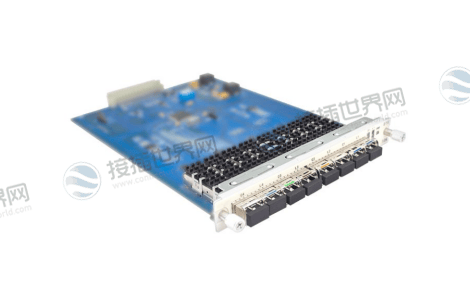

光模块(如SFP+)供电板、风扇调速板、前面板指示灯/开关板与设备主板的连接。其“可堆叠”特性允许将多个同类连接器并排安装，实现极高的端口密度。

三、关键选型与实施指南

1.电流能力的实现前提

参数中“每路最大电流13A”是一个系统值，其实现严格依赖于两个条件：必须使用指定的30750/30760系列端子，并且必须压接到建议的线规(如16AWG)上。使用不匹配的端子或更细的电线将无法达到此载流能力，且存在过热风险。

2.“可堆叠”特性的空间规划

“可堆叠”意味着多个连接器外壳可以无缝并排安装，以创建更多位数的连接。在PCB布局时，必须严格按照其堆叠后的总宽度和引脚布局进行空间预留和走线规划。

3.锁定机制的精确理解

此产品带有二次锁定但无CPA(ConnectorPositionAssurance)锁。二次锁用于固定端子;CPA锁通常用于锁定对插后的连接器护套。这意味着，在需要极高抗振动性的场景(如车载)，需评估其对插后的护套锁扣是否足够，或通过线束扎带等辅助方式加固。

4.完整的系统组件

作为一个插头外壳，它必须与以下组件配合使用：

核心：Micro-Fit3.0系列端子(如30750)。

配对件：Micro-Fit3.0插座外壳(如30700系列)，以实现线对板或线对线连接。

可选件：面板安装支架(172710系列)，如需将其固定于设备面板开口。

莫仕172708-0010是Micro-Fit3.0互连生态系统中的关键一环，专为解决紧凑空间内中等功率分配与多信号传输的混合需求而设计。它凭借3.0mm的安全间距、13A的高电流潜力、UL94V-0阻燃认证及二次锁定机制，在高可靠性工业模块、高端消费电子、医疗设备及通信硬件的内部互联中扮演着“微型主干道”的角色。对于工程师而言，选择它即意味着选择了一个经过全面认证、高度可靠的微型化连接方案;对于采购而言，其丰富的合规认证确保了供应的长期稳定性与市场准入便利性。成功应用的关键在于将其视为一个系统，严格遵循指定的端子、线规与配对件进行整体设计与采购。
