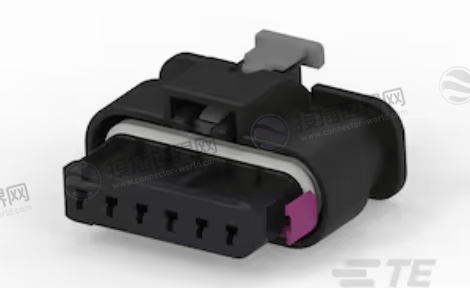

泰科1-1718645-1 MCON 1.2mm连接器护套 6位汽车电源连接
泰科1-1718645-1是一款MCON 1.2mm系列6位母端子护套，具备IP6K9K高等级密封性能。支持12/24/48V电压，额定电流15A，工作温度-40℃至130℃，适用于严苛环境的汽车电源线对线连接。
一、泰科1-1718645-1中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 | 1-1718646-1 |
现货采购入口 |
1-1718645-1现货 |
| 产品系列 | MCON 1.2mm |
| TE 内部编号 | 1-1718646-1 |
| TE 内部产品描述 | 6POS, MCON 1.2 LL REC SEALED |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 工作电压 (VDC) | 12 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到线 |
| 位数 | 6 |
| 行数 | 1 |
| 可密封 | 是 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 端子上 |
| 端接对象 | 电线和电缆 |
| 电路应用 | 电源 |
| 主要产品颜色 | 黑色 |
| 出线角度 (°) | 180 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.2mm |
| 对接公端宽度 | 1.2 mm（.047 in） |
| 端子额定电流（最大值） (A) | 15 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PA GF |
| 中心线（间距） | 4 mm（.157 in） |
| 连接器高度 | 16.5 mm（.65 in） |
| 产品长度 | 32.7 mm（1.287 in） |
| 产品宽度 | 26.5 mm（1.043 in） |
| 工作温度范围 | -40 – 130 °C（-40 – 266 °F） |
| 工作温度（最大值） | 130 °C（266 °F） |
| IP 等级 | IP6K9K |
| 封装方法 | Box |
| 封装数量 | 1500 |
| 可维修 | 是 |
| 能够保证连接器位置 | 是 |
二、泰科1-1718645-1应用领域
场景一：商用车辆与特种机械的底盘及动力舱线束互联
这是其设计的首要战场，环境充满振动、泥浆、化学腐蚀和高低温冲击。

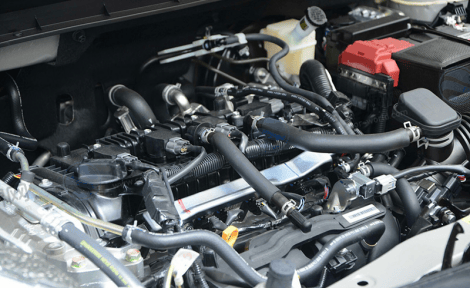

发动机线束与底盘线束的对接点
连接ECU传感器信号(如水温、油压)和部分执行器电源(如风扇继电器控制)。

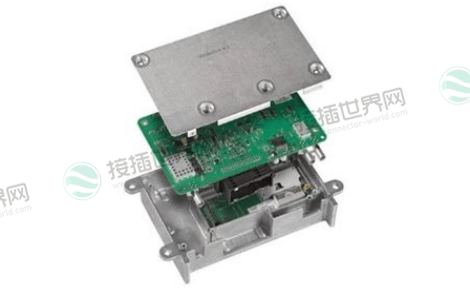

变速箱控制系统
连接TCU与换挡电磁阀、速度传感器的线束接口。

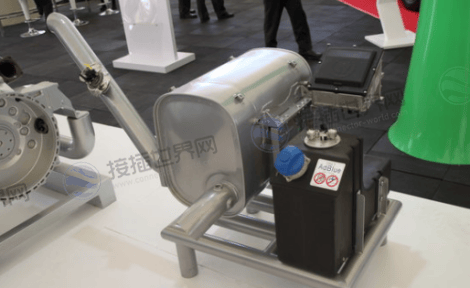

SCR(选择性催化还原)系统
连接尿素泵、喷嘴、液位与温度传感器的线束，需要抵抗尿素溶液的潜在腐蚀。

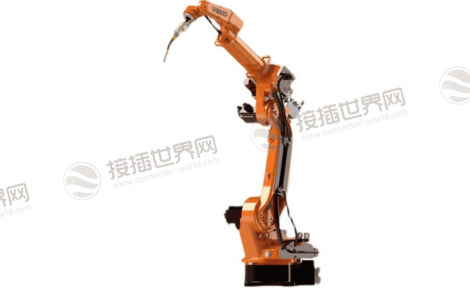

工程机械臂
在挖掘机、装载机上，用于连接先导控制手柄到主控阀块的多路控制线束，需要耐受长期振动和野外灰尘。
场景二：新能源汽车(xEV)的高压辅助设备与热管理系统的低压控制连接
在电动汽车上，除了主驱高压，大量的低压控制线束同样需要高防护。

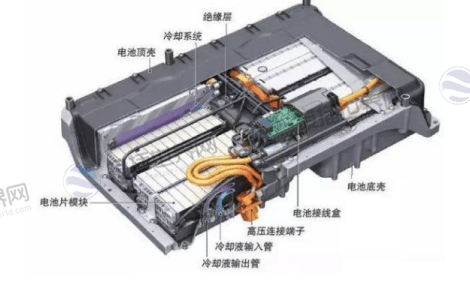

电池包外部
连接电池管理系统(BMS)主控单元与冷却系统电子水泵、冷却液加热器(PTC)的控制与电源线束，此处环境复杂，且有冲洗可能。

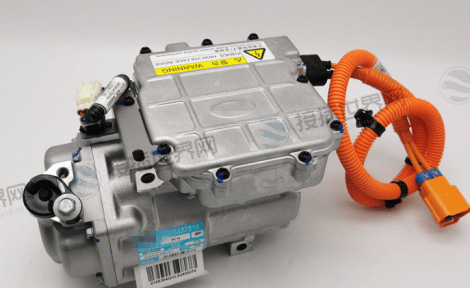

电动空调压缩机
其低压控制接口(如使能信号、转速反馈)需要可靠的密封连接以隔绝水汽。

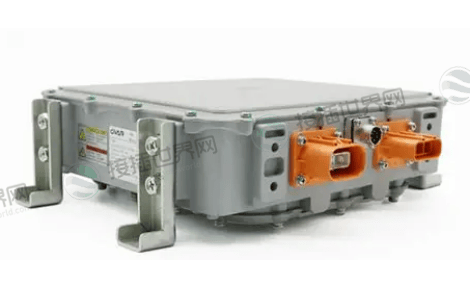

车载充电机(OBC)的低压通信与辅助电源接口。
场景三：户外工业与通信设备的模块化电源互联
设备需要模块化设计以便维护，同时模块间的连接必须稳固且能抵御气候影响。

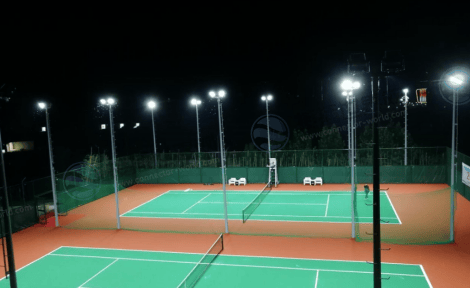

户外LED照明系统
如高杆灯、球场灯内部，连接驱动电源模块与LED模组阵列的配电与调光信号线束。

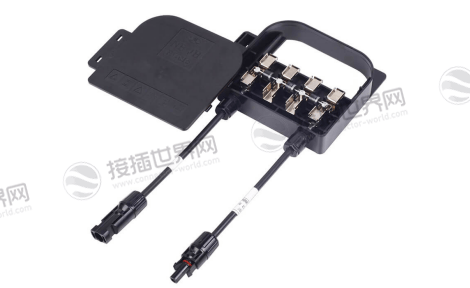

光伏接线盒
小型光伏阵列中，连接不同组串到汇流箱的直流线缆接口，要求耐紫外线、高温和高湿。

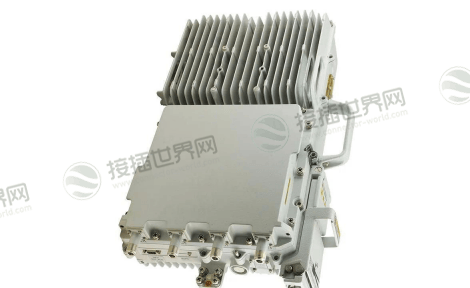

基站射频拉远单元(RRU)与电源/传输模块之间的线缆连接点，用于传输电源和低速控制信号。
场景四：农业与环卫设备的电气化接口
这类设备长期暴露于粉尘、湿气和化学制剂中，冲洗是日常维护的一部分。

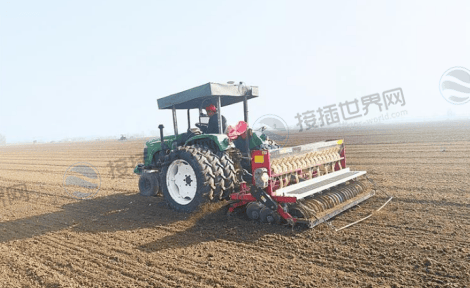

拖拉机智能化农具(如精准播种机、变量施肥机)的控制接口、环卫洒水车/洗地车的电控水泵与阀组的线束连接。
三、关键选型与部署指南(给工程师的实操清单)
1.理解“密封”的系统性：
“可密封：是”是一个系统承诺。要实现IP6K9K，必须使用与此外壳完全匹配的、带二次锁(TPA)的密封型母端子，以及对插的密封型公头护套与公端子。任何组件的缺失或错误都将导致防护失效。
2.电流与线规的匹配艺术：
15A的额定电流是基于匹配的正确端子与导线。务必使用规定范围内的线规(通常对应约1.0-2.5mm²)，并确保端子压接质量。在连续高负载应用(如长期12A以上)时，建议进行降额评估。
3.“键控代码A”的重要性：
此连接器具有机械键控(Polarization)，代码为“A”。这意味着对插的公头护套必须有对应的键位。这有效防止了不同电路配置的相似连接器被错误插接，在维修时至关重要。选型时必须确认整个连接系统的键控代码。
4.安装方式带来的设计考量：
“电缆安装(自由悬挂)”意味着它并非为直接面板固定设计。在线束设计中，需在其两侧设计合适的应变消除或扎带固定点，以避免连接器插接口承受持续的线缆拉力。
泰科1-1718646-1MCON连接器护套，是一个为恶劣环境下的紧凑型、中等功率线对线互联而打造的专业级解决方案。它巧妙地平衡了小型化与高防护、高电流与高可靠性的矛盾。其身影主要活跃在商用车辆底盘、新能源车热管理系统、户外工业设备及农业机械等对可靠性有极致要求的“隐形”关键节点。选择它，不仅是选择一个连接器，更是选择了一套包含密封、锁定、防错、可维护在内的完整连接可靠性方案。对于工程师而言，成功部署的关键在于系统性选配(端子、公头、线规)和符合规范的安装工艺，唯有如此，其参数表中冰冷的“IP6K9K”与“-40~130°C”才能转化为设备在野外十年如一日稳定运行的温暖保障。
如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
