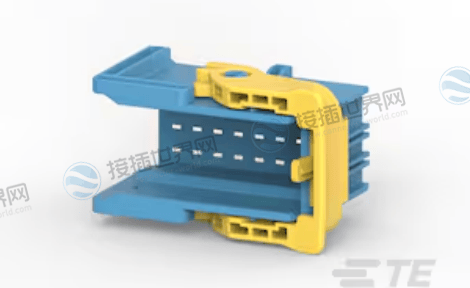

泰科1-1718484-3 MCON 1.2mm连接器护套 3位汽车电源连接
泰科1-1718484-3是一款MCON 1.2mm系列3位母端子护套，具备IP6K9K高等级密封性能，支持12/24/48V宽电压，额定电流15A，工作温度-40℃至130℃，适用于严苛环境的汽车电源线对线连接。
一、泰科1-1718484-3中文数据手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 | 1-1718484-3 |
现货采购入口 |
1-1718484-3现货 |
| 产品状态 | 有效 |
| 产品系列 | MCON 1.2mm |
| TE 内部编号 | 1-1718484-3 |
| TE 内部产品描述 | 3POS, MCON 1.2 LL REC SEALED |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 工作电压 (VDC) | 12 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到线 |
| 位数 | 3 |
| 行数 | 1 |
| 可密封 | 是 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 主要锁定特性 | 端子上 |
| 端接对象 | 电线和电缆 |
| 电路应用 | 电源 |
| 主要产品颜色 | 黑色 |
| 出线角度 (°) | 180 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.2mm |
| 对接公端宽度 | 1.2 mm（.047 in） |
| 端子额定电流（最大值） (A) | 15 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | PA GF |
| 中心线（间距） | 4 mm（.157 in） |
| 连接器高度 | 16.5 mm（.65 in） |
| 产品长度 | 28.6 mm（1.126 in） |
| 产品宽度 | 26.5 mm（1.043 in） |
| 工作温度范围 | -40 – 130 °C（-40 – 266 °F） |
| 工作温度（最大值） | 130 °C（266 °F） |
| IP 等级 | IP6K9K |
| 封装方法 | Box |
| 封装数量 | 1500 |
| 可维修 | 是 |
| 能够保证连接器位置 | 是 |
二、泰科1-1718484-3应用领域
场景一：商用车辆与工程机械的核心传感器与紧凑型执行器
在发动机、变速箱附近，空间拥挤，但关键传感器的供电与信号必须万无一失。
具体连接点位：

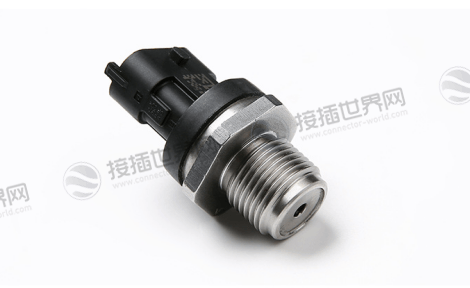

高压共轨系统：连接轨压传感器的三线接口(电源、地、信号)。此处油污、高温并存，且需要精确测量。

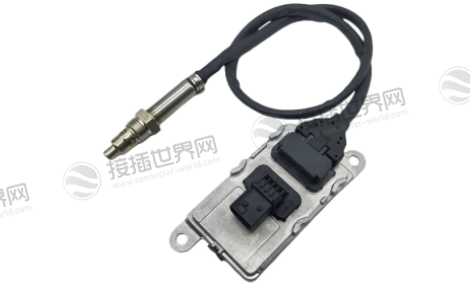

废气后处理系统：连接NOx传感器或DPF压差传感器的接口。这些传感器价值高昂，且其信号对排放控制至关重要，连接必须抗腐蚀、防震动。

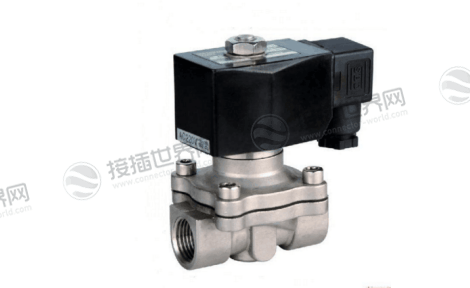

紧凑型电磁阀：为驾驶室或作业机构附近的先导电磁阀提供电源与控制信号的一体化连接。
场景二：新能源汽车(xEV)的热管理核心单元
新能源汽车的电池热管理、空调热泵系统对可靠性要求极高，且管路周边空间紧凑。
具体连接点位：

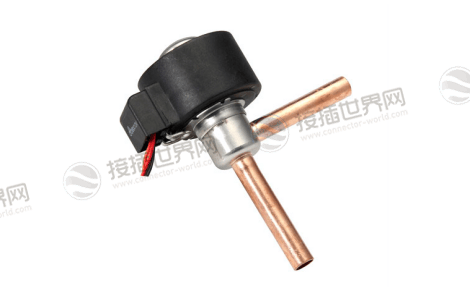

电子膨胀阀：连接热泵或电池冷却回路中电子膨胀阀的三线接口(电源、地、PWM控制信号)，要求防潮防冷凝。

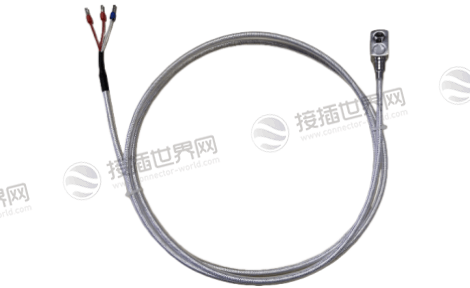

高精度温度传感器：用于电池模组间或电机冷却液出口的高精度PT1000等三线制温度传感器的接口，确保测量回路稳定。

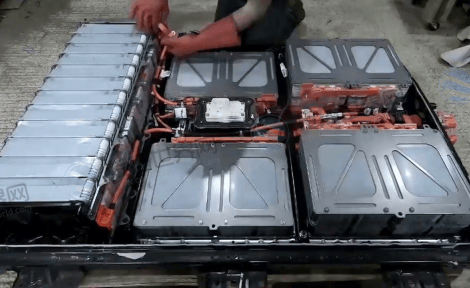

电池包内部：连接接触器(Contactor)的小型辅助控制线圈回路。
场景三：特种户外设备与机器人的动力关节
在移动设备中，每一个关节、每一个驱动单元的连接都需要轻量化、高可靠。
具体连接点位：
农业无人机或巡检机器人的舵机/伺服电机接口，直接传递控制信号与电力。
户外安防设备：如自动升降柱、旋转摄像头的小型驱动电机的三线控制接口，需全天候防护。

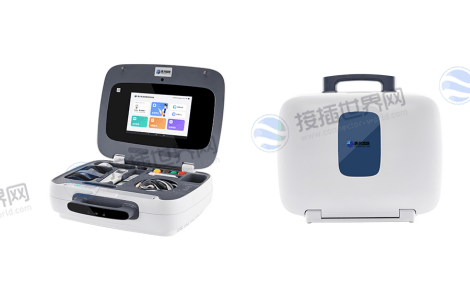

便携式医疗或检测设备：内部微型泵或阀门的驱动连接。
场景四：工业自动化中的小型高可靠性I/O端点
在分布式IO架构中，某些关键点位需要独立、高防护的连接。
具体连接点位：

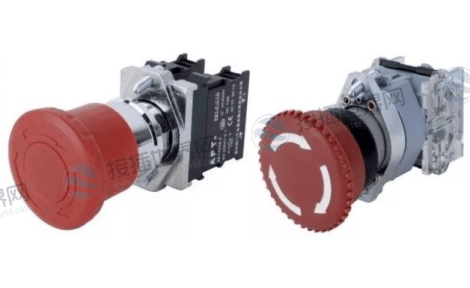

安全回路的中间连接点，例如连接一个安全门开关或急停按钮的三线(常开、常闭、公共端)接口。

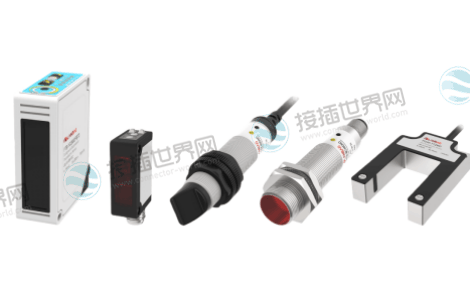

现场仪表：如小型流量计或光电传感器(需外部供电型)的电缆接口，适用于食品、制药等需要定期冲洗的环境。
三、关键选型与部署洞见
1.实现IP6K9K的系统工程：
“可密封：是”是结果，而非单件属性。必须构建完整系统：
护套：本产品(1-1718484-3)。
端子：必须使用匹配的、带二次锁止(TPA)的MCON1.2mm密封型母端子。
公端：必须配对使用具有相同键控代码(KeyingCodeA)和密封结构的MCON公头护套及公端子。
任何一环缺失，顶级防护将荡然无存。
2.“键控代码A”的核心价值：
在拥有多个外形相似连接器的设备中，机械键控是防呆的物理保证。代码“A”确保了此三芯关键回路只能与对应的公头连接，完全杜绝了误插可能导致的设备损坏或安全风险。在维修手册中必须明确标注此代码。
3.电流与“自由悬挂”安装的实践考量：
电流：15A是最大值。在长期连续工作或高温环境中，应遵循降额曲线使用。务必使用厂家推荐的线规(通常对应约1.5mm²)及压接工具。
安装：“电缆安装(自由悬挂)”意味着连接器本身不直接固定于面板。在线束设计时，必须在连接器两侧10-15cm处设置有效的扎带固定点，使连接器插接口免受机械应力，确保密封面长期稳定。
4.可维修性带来的生命周期成本优势：
“可维修：是”允许在现场使用专用工具释放端子锁扣，更换单根导线。这对于维修成本高昂的特种车辆、工业设备而言，显著降低了全生命周期的维护费用。
泰科1-1718484-3是一位“精锐特种兵”。它舍弃了泛用的多路传输，专注于为设备中最关键、最基础的三线制动力或传感回路，提供最高等级的密封防护与电气可靠性。它的主战场在于商用车核心传感器、新能源车热管理单元、特种移动设备关节及高卫生要求工业现场。选择它，意味着在空间与成本的双重约束下，为系统最关键的功能节点选择了冗余的可靠保障。工程师需要理解，它的价值实现完全依赖于系统性的选配与专业的线束装配工艺;采购者则应认识到，它为高端设备带来的可靠性提升，远超过其自身的物料成本。
如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
