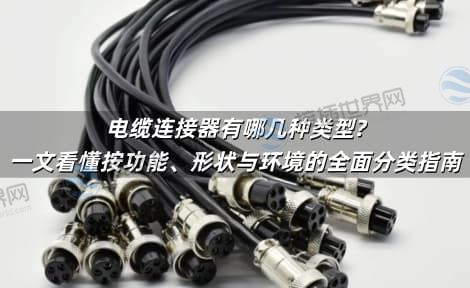

电缆连接器有哪几种类型?一文看懂按功能、形状与环境的全面分类指南

走进任何一家电子市场或工厂车间，你都会被货架上形态各异、大小不一的电缆连接器弄得眼花缭乱。它们有的小巧如指尖，有的粗壮如手腕;有的带着复杂的锁扣，有的只是简单一插。

如果你正在为一个新项目挑选连接器，或者只是想弄清楚设备上那些接口的名堂，第一个冒出来的问题多半是：这玩意儿到底有哪几种类型?

别急，今天我们就来把这团“乱麻”理清楚，让你以后看到它们，心里能有个明白账。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

其实，给电缆连接器分类就像给人分类一样，可以从不同角度去看，没有唯一的标准，但最常用、最实用的方法主要是下面这三种：按传输什么分(功能)、按长什么样分(结构)、按在哪儿用分(环境)，弄懂这个框架，你就掌握了八成。

^{一、按核心功能分：它到底传输什么?}

这是最根本的分类方法，直接决定了连接器的内部设计和用料。

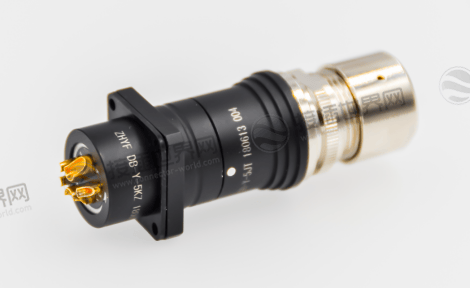

1.电源连接器

顾名思义，专干“输送电力”这个力气活。它的核心任务是安全、高效地传输较大的电流和电压。

特点：触点粗壮，导电材料用得好，能承受较高温升。讲究的是载流能力、耐电压等级和接触电阻要稳定。

举例：你给笔记本电脑充电的圆形DC接口、电动汽车上的高压充电枪(属于工业级电源连接器)、工厂里给大型设备供电的重载插头插座，都属于这一类。

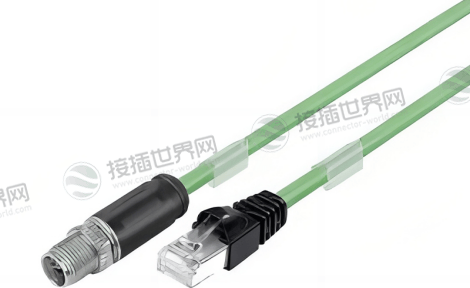

2.信号/数据连接器

干的是“传送信息”的精细活，主要负责传输模拟或数字信号，对信号的完整性要求极高。

特点：频率有高有低，低频的(比如控制开关信号)可能结构简单;高速数据连接器(比如传输USB3.0、HDMI、车载摄像头视频信号)则内部结构复杂，要精心设计以防止信号相互干扰(串扰)和衰减。

举例：电脑后面的USB、网线(RJ45)、高清线(HDMI)接口，都是我们身边最常见的数据连接器。

3.射频连接器

这是一种特殊的信号连接器，专门用于传输高频的无线电信号。

特点：它的设计和普通电线完全不同，通常采用同轴结构(中心一根导体，外面包裹一层环形导体)，核心目的是保持一个恒定的特性阻抗(常见50或75欧姆)，让射频信号能顺畅通过，减少反射损耗。

举例：有线电视的F头、WiFi天线上的SMA头、基站天线用的N型连接器，都是射频家族的成员。

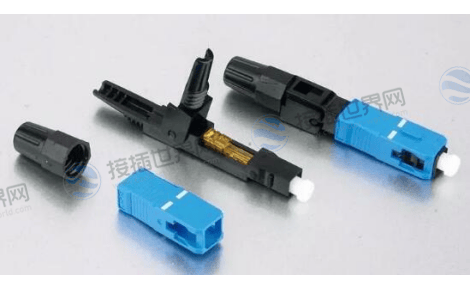

4.光纤连接器

它传输的不是电，而是光。用于连接光纤电缆，是实现高速互联网的“高速公路入口”。

特点：精度要求极高，核心是将两根微米级的光纤纤芯精确对准，让光信号能“无缝对接”，所以接头显得特别精致。

举例：你家光猫上接入的黄色细线接头，通常是SC或FC型;数据中心里设备上高密度的方形小接头，很多是LC或MPO型。

为了方便你快速理解，我们把这“功能四兄弟”总结一下：

^{二、按外形结构分：它长得什么样?}

这个分类最直观，决定了它怎么安装、怎么连接。

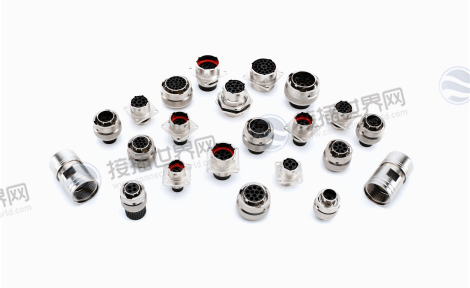

1.圆形连接器：这是最大的一类，圆柱形外壳。

优点：本身结构强度好，容易实现密封防水(IP等级)，抗振动，触点可以多针排列。连接方式多是螺纹旋紧，非常可靠。

用途：简直是“万能选手”，从工业传感器、工程机械，到军工设备、医疗仪器，再到户外照明，无处不在。常见的M系列(M8/M12)工业接口就是典型代表。

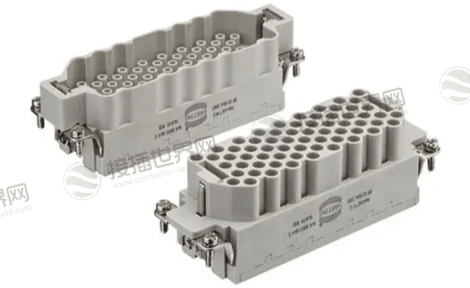

2.矩形/梯形连接器：外壳是方形或长方形的。

优点：能在有限的面板空间内，实现非常高的触点密度(一排排的针)，适合需要传输大量信号或电源的场合。

用途：电脑内部的IDE、SATA硬盘接口，工业控制柜的背板连接，以及一些大型设备的主电源输入口。

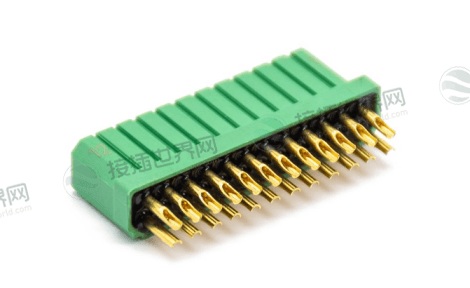

3.印制板(PCB)连接器：专门用于连接电路板和外部线缆或另一块电路板。

特点：直接焊接在PCB上，有线对板(Wire-to-Board)和板对板(Board-to-Board)之分。形态各异，但都要求小巧、定位精确。

用途：所有电子设备的内部，比如手机主板连接屏幕排线的软板连接器(FPC)。

^{三、按应用环境分：它要在什么条件下工作?}

这个分类关乎连接器的“坚固”程度和特殊本领。

1.环境性能等级：

消费级

我们日常用的手机、电脑接口，追求小巧、便宜、美观，但对耐刮擦、寿命要求相对宽松。

工业级

要求就严苛多了，必须能耐受油污、粉尘、振动、温湿度剧烈变化。前面提到的圆形M12连接器，很多就是工业级的。

军用/航天级

这是金字塔尖，在工业级基础上，增加了极端高低温、超高强度、耐盐雾等近乎“变态”的要求，当然成本和可靠性也是顶级的。

2.具备特殊防护能力：

防水连接器

带有密封圈，能达到一定的IP防护等级(如IP67、IP68)，可用于户外、水下或经常冲洗的环境(如食品机械)。

防爆连接器

用于可能存在易燃易爆气体的危险区域(如石油、化工车间)，其设计能防止内部电火花引燃外部气体，安全要求极高。

好了，一口气看了这么多类型，是不是感觉脑子里清晰了不少?其实，电缆连接器的世界就是这么丰富多彩，每一种设计的背后，都是为了解决特定场景下的特定问题。下次当你再面对一堆连接器时，不妨先问自己三个问题：一要传什么?(电、信号、射频还是光)二要装哪里?(什么形状和安装方式)三环境有多恶劣?(需要多坚固、多密封)把这三点想明白了，选型的大方向也就基本确定了。记住，没有最好的连接器，只有最合适的连接器。希望这篇指南，能成为你通往那个合适选择的一块有用的敲门砖。
