TE 6-2287907-3 线到板射频边缘连接器 现货

泰科6-2287907-3是一款单通道（1位）射频信号连接器，采用板安装边缘式设计。其核心特征为50Ω阻抗及0-6000MHz的工作频率范围，适用于高频信号传输。端子采用金（Au）电镀的中心接触件以确保电气性能，外部焊尾为锡（Sn）电镀，通过通孔焊接方式实现与PCB的可靠连接。 主体采用PA GF（玻璃纤维增强聚酰胺）材质，符合UL 94V-1/V-2阻燃等级，工作温度范围为-40℃至105℃。产品外形尺寸为24.5mm(长)×10mm(宽)×8.4mm(高)，前端安装结构设计简洁。该连接器满足SAE/USCAR-17标准，适用于要求高频稳定性和耐环境性的工业信号电路应用场景。

一、6-2287907-3中文手册

分类	详情

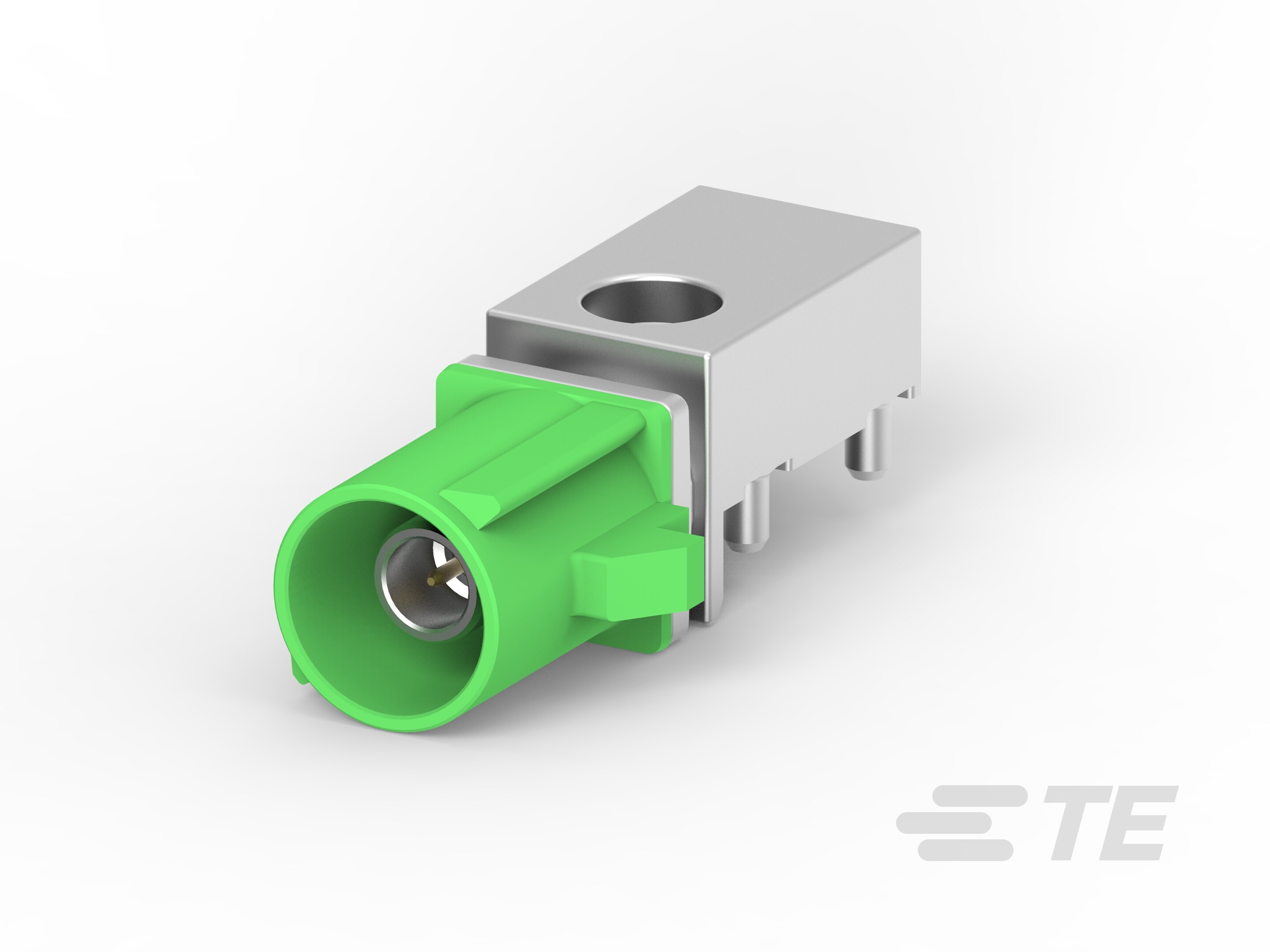

产品图
产品型号	6-2287907-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	6-2287907-3现货
原厂手册	6-2287907-3数据手册.PDF

二、6-2287907-3配套型号

三、6-2287907-3适用领域

泰科6-2287907-3连接器凭借其高频稳定性、耐温性能及紧凑设计，适用于以下关键领域：

1. 高频通信设备

50Ω阻抗匹配与0-6000MHz工作带宽保障信号完整性，支持5G基站、微波传输模块等射频电路的板级连接。通孔焊接安装确保高频振动环境下的物理稳定性，金镀层端子降低信号衰减风险。

2. 工业控制系统

PA GF材质壳体(-40℃至105℃耐温)与UL 94V-1阻燃等级适应控制柜、PLC模块等场景。8.4mm低剖面高度适配密集电路板布局，1位单行结构简化设备内部线束管理。

3. 汽车电子单元

锡镀层焊尾满足SAE/USCAR-17车规振动标准，105℃高温耐受性适配引擎控制单元(ECU)周边线束连接。.51mm插针直径支持微电流传感器信号传输，板缘安装方式优化车载空间利用率。

4. 精密仪器与医疗设备

金接触层降低毫伏级信号传输阻抗，焊接固定方式避免机械松脱。粉绿色壳体在仪器内部提供醒目辨识，工作电压800VAC满足医疗设备绝缘安全冗余要求。

5. 航空航天测试系统

-40℃宽温域适应极端测试环境，PCT电介质材料保障高低温循环下的电气稳定性。紧凑尺寸(24.5×10mm)集成于数据采集模块，支持飞行器传感器信号的板端可靠接入。

该连接器通过高频阻抗控制、宽温域材料及车规级工艺，在微电流高频场景中实现精准信号传输，粉绿色壳体同步提升工业环境中的检修识别效率。

四、6-2287907-3常见问题与解决方案

1. 高温环境壳体变形

问题：PA GF（玻纤增强尼龙）壳体在连续工作温度＞105℃时可能软化变形，极端高温（＞125℃）将加速材料热老化。

方案：
