泰科1-1355668-2 30A高电流护套 2位 2.8mm端子 密封式电源连接器
泰科1-1355668-2是一款支持30A大电流的2位母端子护套，采用2.8mm端子与黑色玻璃填充PBT外壳，间距6.1mm，产品具备密封性能与锁定枪设计，工作温度-40℃至120℃，支持12/24/48V电压，适用于严苛环境的电源线对板/线对线连接。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、泰科1-1355668-2中文参数手册
| 参数名称 | 参数值 |
|---|---|
| 产品图纸 |
 |
| 产品型号 |
1-1355668-2 |
现货采购 |
1-1355668-2现货 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 可密封 | 是 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 线到板 | 线到线 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 2 |
| 行数 | 1 |
| 标称电压架构 (V) | 12 | 24 | 48 |
| 出线角度 (°) | 180° |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 2.8mm |
| 对接公端宽度 | 2.8 mm [.11 in] |
| 端子额定电流（最大值）(A) | 30 |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | 玻璃填充PBT |
| 中心线（间距） | 6.1 mm [.24 in] |
| 连接器高度 | 19.8 mm [.78 in] |
| 产品长度 | 31 mm [1.22 in] |
| 产品宽度 | 31 mm [1.22 in] |
| 工作温度范围 | -40 – 120℃ [-40 – 248℉] |
| 工作温度（最大值） | 120℃ [248℉] |
| 电路应用 | 电源 |
| UL 阻燃性等级 | UL 94HB |
| 封装方法 | Bag |
| 封装数量 | 900 |
| 可维修 | 否 |
| 能够保证连接器位置 | 否 |
二、泰科1-1355668-2应用领域
场景一：新能源汽车(xEV)的热管理与辅助驱动系统
电动车内大量的高压辅助设备需要可靠的低压控制电源和中等功率驱动。
具体连接点位：
电池热管理：连接电子冷却液泵或PTC水加热器的驱动电源接口。密封性可应对冷却液环境潜在的潮气。

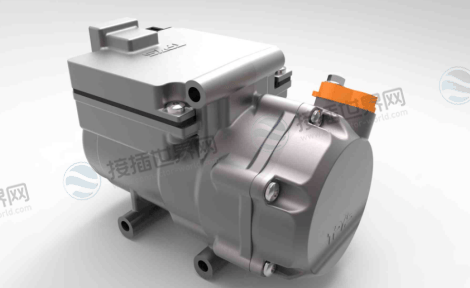

电动空调压缩机：为其低压控制单元(非高压主驱)提供稳定电源。
充电口盖板开启电机或电池包内接触器辅助线圈的专用电源链路。
场景二：工业自动化设备中的紧凑型执行单元与电源分配
在设备内部，需要为独立功能的执行机构提供受保护的配电。
具体连接对象：

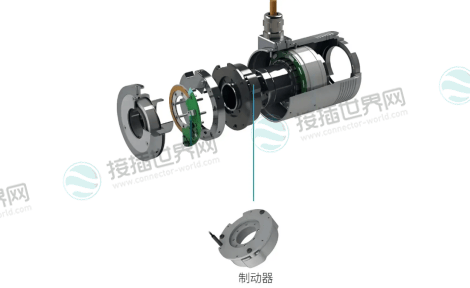

伺服电机的抱闸释放器：提供即时、可靠的解锁电源。

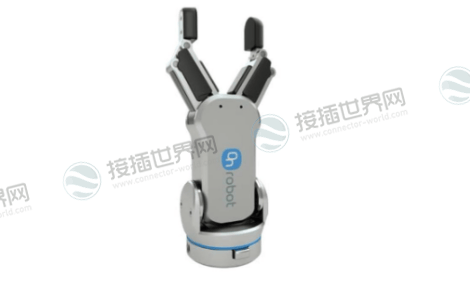

工业机器人末端工具，如气动电磁阀岛或小型电动夹具的集中供电接口。

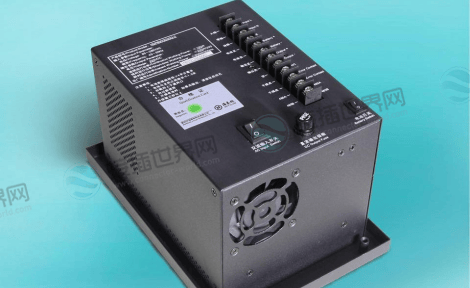

分布式24V/48V直流电源至单个PLC模块、驱动器或大功率传感器的最终连接点。
场景三：商用车辆与特种设备的户外电气化附件
这些设备常在恶劣环境下运行，附件电源必须稳固。
具体连接点位：

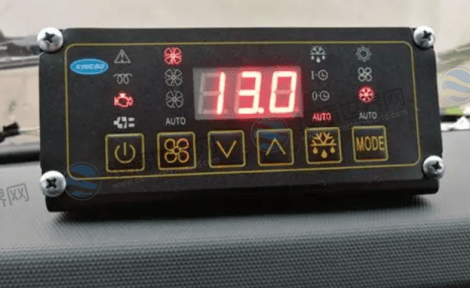

冷藏车制冷单元的控制系统电源输入。

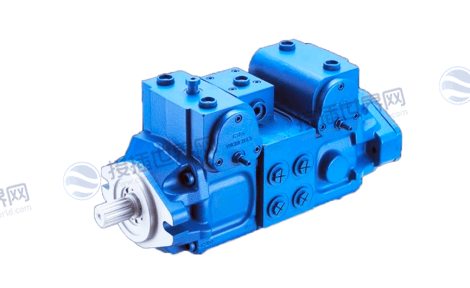

工程机械上，为辅助液压泵电机、大功率工作灯组提供的防水快速接口。

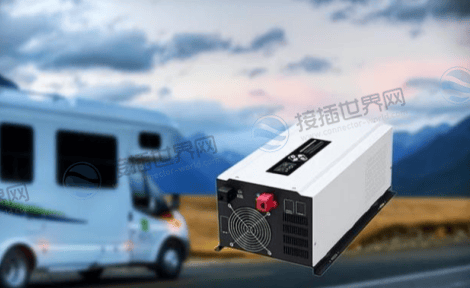

房车或救援车辆的逆变器输入/输出端、清水/污水泵的电源连接。
三、关键选型、安装与可靠性构建指南
1.“可密封”特性的系统实现与“可维修：否”的深度影响：
系统匹配：实现密封依赖于完整的配对系统，包括专用的密封型公头护套、以及带有橡胶密封圈的端子。任何组件的缺失或不匹配都会导致密封失效。
“可维修：否”的严肃性：此参数意味着端子一旦插入护套并被TPA锁定，设计上不允许在现场使用工具进行无损拆卸和更换。这要求线束的压接和装配必须一次成功，且任何端子或电线损坏都可能导致整个护套(或至少该回路)的更换。这对生产过程的质量控制提出了极高要求，也影响了现场维护策略。
2.“锁定枪”与“端子位置保证”的协同作用与装配要点：
锁定枪：提供连接器整体插合到位的声音和触觉反馈，是防松脱的第一道屏障。
TPA(端子位置保证器)：这是确保大电流连接可靠性的关键。装配时必须确保所有端子完全插入到位后，再将TPA锁片推至最终锁定位置。此步骤是不可逆的质量确认点。
3.大电流应用下的热管理与安装实践：
降额使用：30A是最大值，在高温环境或线束密集捆扎时，必须参考降额曲线使用。建议为持续工作在20A以上的回路选用足够截面积的电线(如10-12AWG)。
应力消除：作为“电缆安装(自由悬挂)”型，必须为承载大电流的较粗线束在连接器尾部设计有效的应力消除结构，如注塑成型的尾部夹箍或紧邻的扎带固定点，防止线缆重量和晃动应力传递到插接端子和密封界面。
泰科1-1355668-2是一款高度专注于“中等功率点对点密封传输”的专用连接器，它凭借双极简化设计、30A强劲载流、可密封结构及TPA+锁定枪的双重保险，精准服务于新能源车热管理辅件、工业独立执行单元、特种户外设备电源等需要为关键负载建立独立、可靠且受环境保护电力链路的场景。
选择它，意味着为一个重要的功率回路选择了专注且稳健的连接方案，对工程师而言，其“可维修：否”的特性要求将质量管控前置到制造端;对采购与生产人员而言，其价值在于为高要求应用提供了经过深思熟虑的可靠性设计，但同时也带来了更严格的装配工艺挑战。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
