矢崎7282-8823 2.31公头端子盒 2极10A中电流 HPA材质带安装孔
矢崎7282-8823是一款2.31(0901II)系列2极公头端子盒，采用自然色HPA材质，端子尺寸2.30mm，产品参考允许电流10A，适配孔径7-12mm、板厚1.2-2.0mm，工作温度-30℃至80℃，适用于非密封环境的中等电流线对线连接，兼容7114-4020/4021/4022等多个系列端子。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、矢崎7282-8823中文数据手册
| 项目 | 内容 |
|---|---|

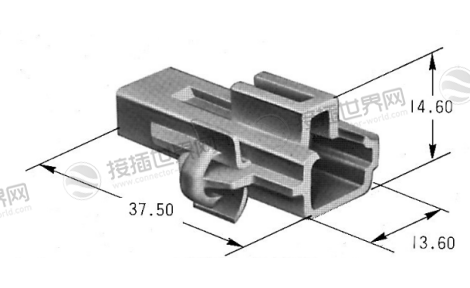

| 产品图纸 |
 |
| 产品型号 |
7282-8823 |
现货采购 |
7282-8823现货 |
| 品种 | 端子盒 |
| 系列 | 2.31(0901II)连接器 |
| 替代产品号 | 7188-3035 |
| 接插件品番 | 7283-1020 |
| 连接类型 | 线对线连接器 |
| 防水类型 | 非防水 |
| 公母 | 公 |
| 极数 | 2 |
| 端子尺寸(mm) | 2.30 |
| 材质 | HPA |
| 尺寸(mm)（制品外形）- 长度 | 37.50 |
| 尺寸(mm)（制品外形）- 宽度 | 24.35 |
| 尺寸(mm)（制品外形）- 高度 | 16.15 |
| 表面处理 | 无 |
| 色相 | 自然色 |
| 混合 | NO |
| 卡扣安装构造 | 没有 |
| 适用螺栓 | 无 |
| 适配孔尺寸(mm) - Min | 7.00 |
| 适配孔尺寸(mm) - Max | 12.00 |
| 适配板厚(mm) - Min | 1.20 |
| 适配板厚(mm) - Max | 2.00 |
| 电流区分 | 中电流 |
| 产品规格编号 | 无 |
| 操作说明番号 | 无 |
| 容许电流(参考值) | 10A(参考值) |
| 低电压低电流电阻 | 3mΩ以下(初期值) |
| 绝缘电阻 | DC500V 100MΩ以上 |
| 耐电压 | AC1000V(1分钟) |
| 使用温度范围 | -30℃～80℃ |
| 适配端子 | 7114-4020、7114-4021、7114-4022、7114-4052-08、7114-4053-08 |
| 橡胶栓 | 无 |
| 空塞子 | 无 |
| 安装可能零部件 | 无 |
二、矢崎7282-8823应用领域
场景一：汽车驾驶舱内功能控制面板的线束出口
现代汽车内饰集成度提高，许多控制面板作为独立模块组装，需要标准接口与车身线束对接。
具体连接对象：

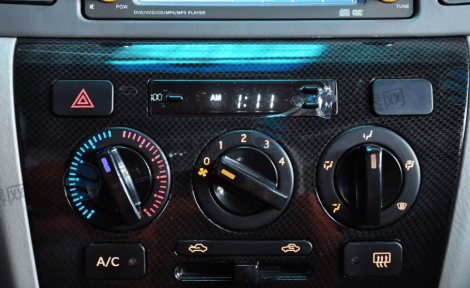

空调控制面板总成：作为整个面板模块的“后背板接口”，将所有用户操作信号(风速、温度、模式)通过一个简洁的双芯或多芯线束(可能与其他信号合并)输出至空调控制器。

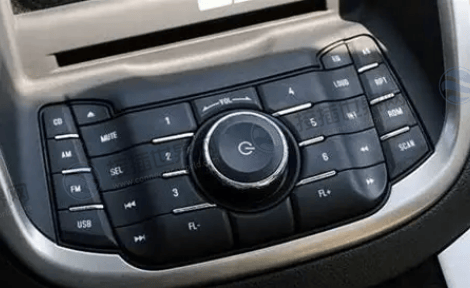

中控台功能按键面板(如驾驶模式选择、ESP开关、尾门开关等)的背部线束接口。

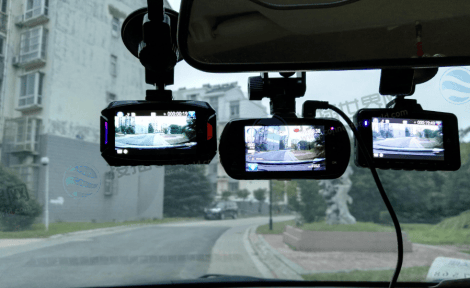

后装市场设备(如大屏导航、行车记录仪)的电源与信号输入接口，便于在仪表台侧板或A柱上规范安装。
场景二：工业设备与控制柜的操作面板及电源出口
工业设备强调模块化和可维护性，面板安装连接器是实现这一目标的硬件基础。
具体安装点位：

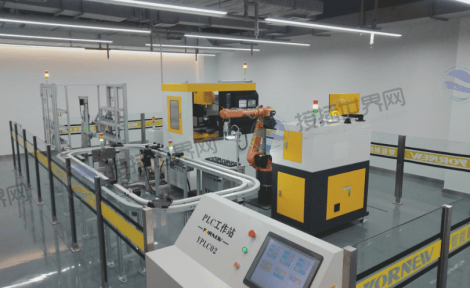

设备本地操作站：将操作按钮、急停开关、指示灯集成在一个小面板上，其背后的7282-8823接口用于连接至主PLC柜。

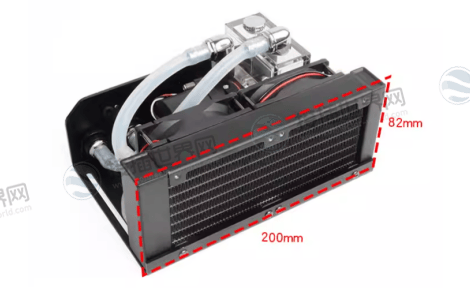

小型驱动单元：如散热风扇模组、独立照明灯组的电源输入接口，直接安装在设备外壳上，便于快速连接与更换。

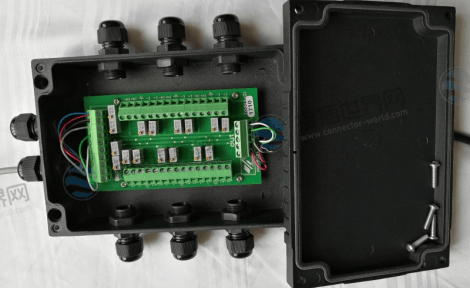

传感器接线盒：将分布在同一区域的多个传感器(如温度、光电开关)的电源和信号汇总后，通过一个面板接口引出，简化现场布线。
场景三：白色家电与智能家居设备的内部互联端口
高端家电内部设计趋于模块化，便于生产和售后维修。
具体连接对象：

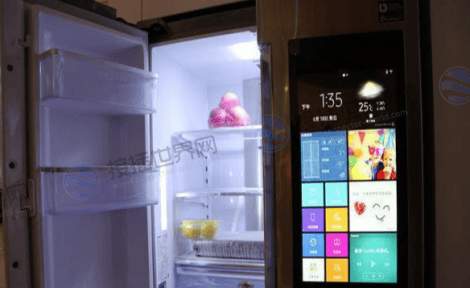

智能冰箱显示控制板与制冷压缩机驱动板之间的通信与低压电源接口。

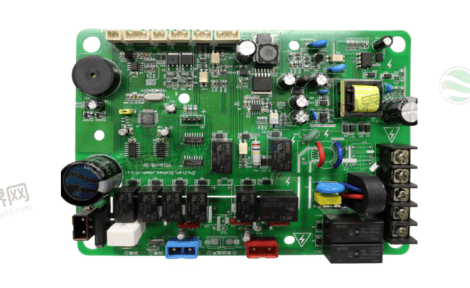

洗衣机或洗碗机的控制面板与主控板之间的连接接口。

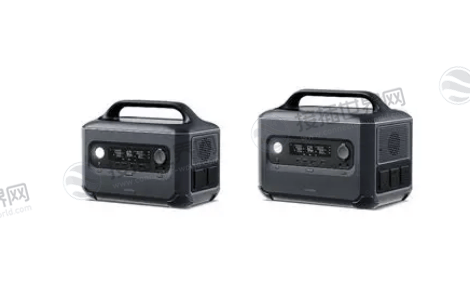

户外电源设备(如便携电站)的直流输出面板上的标准化接口。
三、关键选型、安装与系统集成指南
1.面板开孔与安装的精确实施：
开孔精度：必须严格按照适配孔尺寸(7-12mm)和板厚(1.2-2.0mm)要求进行加工。孔缘需光滑无毛刺，以确保连接器能稳固卡入并避免损伤。
安装方向：通常，连接器从面板外侧放入，通过其自身的卡扣或结构固定在面板上。安装后应进行拉拔测试，确认其已在面板上锁紧。
2.构建完整连接系统：配对件与端子的强制性匹配：
指定配对件：参数中明确其接插件品番为7283-1020。这意味着它必须与矢崎7283-1020母头插座外壳配对使用，才能实现正确的插合与锁定。严禁与其他系列混用。
适配端子选择：列表中的5款公端子(7114-4020等)对应不同的线径。必须根据实际电流选择对应端子，并确保使用合规的压接工具进行加工。
3.“非防水”特性的环境适配与补偿：
虽然自身不防水，但当其安装在设备面板上，且整个设备壳体具有一定的防护等级时，该接口便处于保护之中。关键在于确保最终产品的整体设计能满足其安装环境的防护要求。
4.作为“维护断开点”的系统价值：
这种标准化的面板接口在售后维修中极具价值。它创造了一个明确的“维护断开点”。当需要对下游模块(如控制面板、风扇模组)进行检修或更换时，无需处理复杂的内部线束，只需断开此接口即可，极大地提升了维修效率并降低了误操作风险。
矢崎7282-8823是一款将“设备电气接口标准化、面板化”理念付诸实践的经典连接器，它通过明确的面板安装尺寸、专注的双极中电流传输能力、以及与非密封环境的高度匹配，精准服务于汽车内饰控制面板、工业本地操作站、智能家电模块间连接等需要建立稳固、规范且便于维护的电气边界的场景。
选择它，意味着在设备设计之初就为电气互联引入了标准化思维，从而提升产品的可制造性、可维护性与整体可靠性。
对于工程师而言，其价值在于提供了清晰的机械与电气接口规范;对于生产与售后人员而言，它显著简化了装配流程和维修工序。
如需更详细的参数，如工作电压、温度范围或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
