• 板对板连接器的优质性能和检测标准

    作者: zhuqi 来源: 接插世界网  点击: 1085  发布时间: 2019-04-17 14:12

    文章摘要

    板对板连接器的优质性能和检测标准,符合精密的板对板连接器的品质。

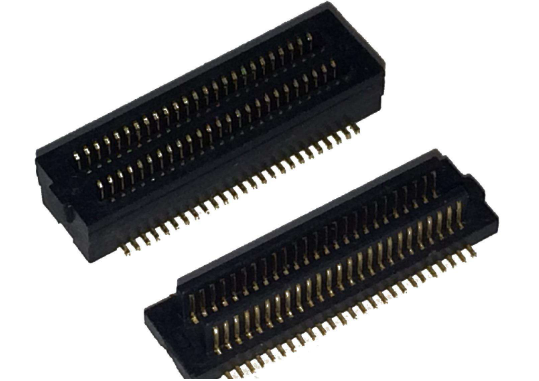

      细观连接器市场看,有一种连接器的市场需求量占比很大,那就是板对板连接器。今天接插世界网就来跟大家讲一下关于板对板连接器的知识。板对板连接器不但是所有连接器中传输能力最强的,也在很多领域中发挥作用,应用范围非常广泛。而随着科技的发展,电子产品配件的精密度要求越来越高,内部有限使用空间越来越小,所以就需要更小更精密的连接器来满足内部要求。所以这也就给板对板连接器生产厂家提供了难题,不仅要量化来满足企业的急需,质量上也要严格把关。

      而电子工程师们也把纷纷把目光投向了板对板连机器上,这种节省空间、减轻重量、流出更多余量的设计让他们愿意投入精力去研究,对板子上放什么样的连接器也有更清晰的认知。但无疑,连接器体积的变小增强了连接器设计和生产的难度,具体表现在两个方面:

      1、精密尺寸的变化使得连接器可容错误差变小,对设计的准确度要求加大。

      2、机械强度低,使用不当容易损坏。

      因为设计和生产难度的增加,所以也就对制造过程的质量把控比较严格,那么什么样的品质才符合精密的板对板连接器呢?

      一般来说,为保证小间距连接器的产品性能采用进口特A级铜材、确保高导电性、延展性、耐磨性等优异性能,从源头开始把控。其次模具部件精度可达0.002mm,确保生产产品误差,产品精密间距可达0.3mm。还有选择精密专业的生产设备,严格的质检才能保证优异的产品性能。

      下面说一下厂家在生产板对板连接器应做的测试检查:

      1.先观察一下板对板连接器的电压,不可以超过额定电压的50%。

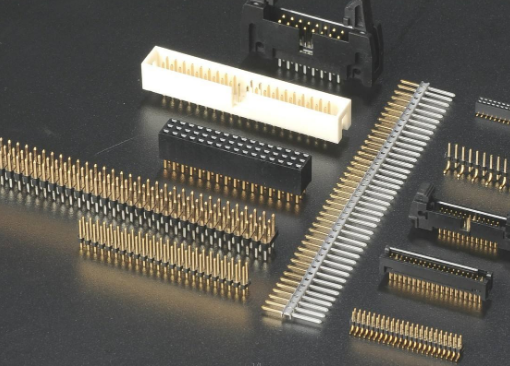

      2.对于插装header,焊接到PCB上的焊接脚的长度要求露出PCB板的部分大于0.5mm。

      3.在PCB空间允许的情况下选用带定位销的型号,这样方便于需要手工焊接时操作。

      4.有没有防呆设计

      5.检查连接器的使用材料有没有含铅

      6. 在低电流电压的环境,精小的板对板连接器容易产生膜层电阻影响信号,所以建议使用镀金镀银的板对板连接器。

      7. 仔细观察板对板连接器的配合高度,必须要大于PCB周围元器件的焊接高度,在保证大于的前提下,要保证有一定的余量,保证不产生干涉,因为PCB焊接后元件多少可能还是会存在点高度误差。

      以上内容,就是接插世界网今天跟大家分享的。无论如何产品优质才是畅销的根本,要想获得顾客的认可,厂家就需在连接器的制造上面多花费功夫。想要专注更多连接器资讯,欢迎关注接插世界网。
