接线端子端板的作用有哪些 端子排接线作用介绍

接线端子端板是电子电气领域中常用的一种连接器件，它在电路设计和布线中起着至关重要的作用，下文会详细讲解接线端子端板的作用，以及端子排接线的作用。

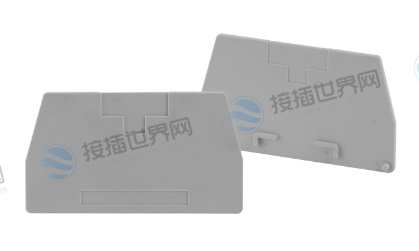

接线端子端板的作用

以下是接线端子端板的作用介绍，包括连接电路、分配电源、保护电路、简化维护和修理等方面。

1、连接电路

接线端子端板是连接电路中的关键元件，它可以将多个导线连接在一起，实现电路的连接，通过接线端子端板，可以实现电路中不同部分之间的连接，比如将电源与负载连接在一起，或将不同的传感器与控制器连接在一起，从而完成电路的连通。

2、分配电源

接线端子端板也可用于分配电源，例如在一个机器或系统中需要多个不同的元件和设备接入电源，可以使用接线端子端板将电源分配到不同的元件和设备中，这样可以更有效地管理电源，并避免电路过载和短路。

3、保护电路

接线端子端板还可以起到保护电路的作用，通过在接线端子端板上安装过载保护、短路保护等保护装置，可以避免电路中的元件受到电流过大或短路等故障造成的损坏，从而保护电路的安全和稳定性。

4、简化维护和修理

接线端子端板可以将复杂的电路布线简化，从而使电路的维护和修理更加容易，通过在接线端子端板上安装插拔式接头，可以方便地更换故障的元件或设备，而不需要重新布线或者重新安装整个电路。

总之，接线端子端板在电子电气领域中有着广泛的应用，可以实现电路的连接、分配电源、保护电路等多种功能，同时还可以简化电路的布线、维护和修理，提高电路的安全性和可靠性。

端子排接线作用有哪些

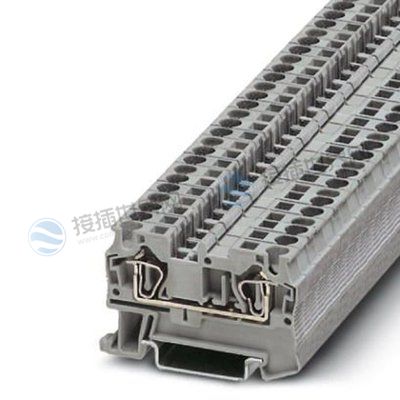

端子排是用来连接线路的一种元件，被频繁的运用在电气设备中，起到信号传输的效果，并且还能让接线变得更加美观。电力电子配接线中，凡屏内设备与屏外设备相连接时，都需要通过一些专门的接线端子，这些接线端子组合起来，便称为端子排。

端子排的作用就是将屏内设备和平外设备的线路相连接，起到信号传输的作用，有了端子排，使得接线美观，维护方便，在远距离线之间的联接时主要是牢靠，施工和维护方便。简单来说，端子排接线的优点有以下几点：

1、美观：对于一些产品来说，端子排能将线路的箱内以及箱门部分区分开，可以在很大程度上增加整块区域的美观性，线路再也不会像蜘蛛网一样乱七八糟，同时也增加了安全性，各个电线都在各地区域安放。

2、方便维修：对于任何产品来说，在使用时都会出现各种各样的问题，而线路更是如此，如果使用了端子排，在使用过程中出现状况，只需要用电表测量各个端子上的电压是否存在故障即可，而且查线也比较容易，最大限度的方便了日常维修。

3、方便安装远控：由于远程也可以从端子排上接线，不需要对原来的回路进行修改，所以它极大限度的方便了安装远程，对于家中需要安装远程来说，端子排的使用非常符合他们心中的构想。

但是，端子排的作用主要是信号隔离，隔离包括模块通道与背板总线的隔离和通道与模块供电电源的隔离两种，绝大部分模块都是有这两种隔离的，具体需要参考模块规范。

如果通道与背板总线不隔离则CPU的供电电源需要与模块公共端MANA共地；如果模块L与通道不隔离则模块24V电源M需要与模块公共端MANA共地；如果不隔离的模块没有做到上述几点，不同电源之间的共模电压会影响正常的测量，甚至出现读数溢出现象。

如果传感器是不隔离的，则传感器的电源也需要同模块公共端共地，具体做法是四线制电流或电压测量时，将信号负端与模块公共端MANA短接。
