电子元器件怎么快速焊接？常用电子元件入门知识

电子元器件是电子元件和小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用，是电容、晶体管、游丝、发条等电子器件的总称。本文将为您介绍电子元器件焊接等知识。

电子元器件怎么快速焊接

目前电子元器件的焊接主要采用锡焊技术，锡焊采用以锡为主的锡合金材料作焊料，通过加热的电烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用使其流入被焊金属之间。由于金属焊件与锡原子之间相互吸引、扩散、结合，形成浸润的结合层，因此待冷却后可形成牢固可靠的焊接点。

一、焊前处理

焊接前，应对元器件端子或电路板的焊接部位进行焊接处理，一般有“刮”、“镀”、“测”三个步骤。

“刮”就是在焊接前做好焊接部位的清洁工作，一般采用的工具是小刀和细砂纸，对于集成电路的端子，焊前一般不做清洁处理，但应保证端子清洁。对于自制的印制电路板，应首先用细砂纸将铜箔表面擦亮，并清理印制电路板上的污垢，再涂上松香酒精溶液或助焊剂后，方可使用。对于镀金银的合金引出线，不能把镀层刮掉，可用橡皮擦去表面脏物。

“镀”就是在元器件刮净的部位镀锡，具体做法是蘸松香酒精溶液涂在元器件刮净的部位，再将带锡的热烙铁头压在元器件上，并转动元器件，使其均匀地镀上一层很薄的锡层。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。

“刮”完的元器件引线上应立即涂上少量的助焊剂，然后用电烙铁在引线上镀一层很薄的锡层，避免其表面重新氧化，以提高元器件的可焊性。

“测”就是在“镀”之后，利用万用表检测所有镀锡的元器件质量是否可靠，若有质量不可靠或已损坏的元器件，应用同规格元器件替换。

二、操作步骤

作好焊前处理之后，就可正式进行焊接了，焊接时要注意不同的焊接对象，其需要的电烙铁工作温度也不相同，判断烙铁头的温度时，可将电烙铁碰触松香，若碰触时有“吱吱”的声音，则说明温度合适；若没有声音，仅能使松香勉强熔化，则说明温度低；若烙铁头一碰上松香就大量冒烟，则说明温度太高。

一般来讲，焊接的步骤主要有以下三步：

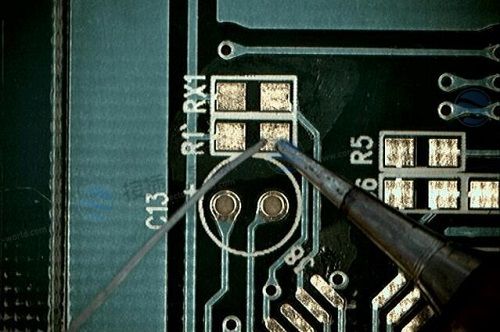

1、烙铁头上先熔化少量的焊锡和松香，将烙铁头和焊锡丝同时对准焊点；

2、在烙铁头上的助焊剂尚未挥发完时，将烙铁头和焊锡丝同时接触焊点，开始熔化焊锡；

3、当焊锡浸润整个焊点后，再同时移开烙铁头和焊锡丝。

焊接过程的时间一般以2～3s为宜，焊接集成电路时，要严格控制焊料和助焊剂的用量，为了避免因电烙铁绝缘不良或内部发热器对外壳的感应电压损坏集成电路，实际应用中常采用拔下电烙铁的电源插头趁热焊接的方法。

焊接时，应保证每个焊点焊接牢固、接触良好，虚焊就是虚假的焊接，是指焊点处只有少量锡，表面上好像焊住了，但实际上并没有焊上，造成接触不良，时通时断，有时用手一拔，引线就可以从焊点中拔出，由这种虚焊点引起的故障时有时无，不易查找。

常用电子元件入门知识

电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子化学材料及部品等。

电子元器件在质量方面国际上有欧盟的CE认证，美国的UL认证，德国的VDE和TUV以及中国的CQC认证等国内外认证，来保证元器件的合格。

电子元器件的分类

一、元件：

工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需要能源的器件，它包括：电阻、电容、电感。又称为被动元件，元件分为：

1、电路类元件：二极管，电阻器等等

2、连接类元件：连接器，插座，连接电缆，印刷电路板PCB

二、器件：

工厂在生产加工时改变了原材料分子结构的产品称为器件，器件分为：

1、主动器件，它的主要特点是自身消耗电能、需要外界电源；

2、分立器件，分为双极性晶体三极管、场效应晶体管、可控硅、半导体电阻电容。

电阻

电阻在电路中用"R”加数字表示，如：R1表示编号为1的电阻，电阻在电路中的主要作用为：分流、限流、分压、偏置等。

电容

电容在电路中一般用"C"加数字表示如C13表示编号为13的电容，电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件，电容的特性主要是隔直流通交流。

电容的容量大小表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

晶体二极管

晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小，而在反向电压作用下导通电阻极大或无穷大。因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电感器

电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要，我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。电感器经常和电容器一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

电子元器件连接器的分类

电子连接器CONNECTOR可以使两个有源器件相互连接，传输电流或信号，电子元器件连接器的分类方式比较多样，包括几种分类方法：

1、按外形分：圆形电连接器、矩形电连接器。

2、按连接方式：螺纹连接、卡口连接、卡锁连接、推拉式连接、直插式连接等。

3、按接触体端接形式：压接、焊接、绕接、螺钉固定。

4、按环境保护分：耐环境电连接器和普通电连接器。

5、按用途分：密封连接器、高温连接器、分离连接器、滤波连接器、电源连接器。

以上就是电子元器件焊接等知识的科普，如果您想了解更多连接器、元器件或者汽车行业的相关资讯，请持续关注接插世界网。
