接线端子的规格尺寸

对于电气工程师和电气安装人员而言，了解接线端子的规格尺寸是非常重要的，因为这有助于确保正确的电气连接，提高电气系统的可靠性和安全性。接下来，给大家介绍下接线端子的规格尺寸。

首先，我们需要了解接线端子的种类。接线端子按照用途和形状可以分为很多种类，其中常用的包括螺旋式端子、弹簧式端子、压接式端子等。不同种类的接线端子规格尺寸可能会有所不同，下面我们将分别介绍它们的规格尺寸。

螺旋式端子

螺旋式端子是一种常用的接线端子，它的结构比较简单，通常由一对螺纹状的接线孔和一个螺纹状的固定孔组成。常见的螺旋式端子规格尺寸如下：

M2：螺纹直径为2毫米，最大接线直径为0.5毫米。

M2.5：螺纹直径为2.5毫米，最大接线直径为0.75毫米。

M3：螺纹直径为3毫米，最大接线直径为1毫米。

M3.5：螺纹直径为3.5毫米，最大接线直径为1.5毫米。

M4：螺纹直径为4毫米，最大接线直径为2.5毫米。

M5：螺纹直径为5毫米，最大接线直径为4毫米。

M6：螺纹直径为6毫米，最大接线直径为6毫米。

M8：螺纹直径为8毫米，最大接线直径为10毫米。

弹簧式端子

弹簧式端子是一种使用弹簧力将电线夹紧的接线端子，其结构相对简单，便于安装和拆卸。常见的弹簧式端子规格尺寸如下：

2.54mm：接线孔直径为2.54毫米，最大接线直径为0.75毫米。

3.5mm：接线孔直径为3.5毫米，最大接线直径为1.5毫米。

3.81mm：接线孔直径为3.81毫米，最大接线直径为2.5毫米。

5.08mm：接线孔直径为5.08毫米，最大接线直径为4毫米。

弹簧式端子主要用于电路板和设备内部的连接，例如电源模块、电机驱动器和传感器等。它们的弹簧力可以确保电线与端子之间的紧密接触，从而提高连接的可靠性和稳定性。

使用弹簧式端子的好处包括：

简单易用：弹簧式端子可以快速安装和拆卸，无需工具或焊接。

可靠性高：弹簧式端子可以确保电线与端子之间的良好接触，减少接触电阻和电流泄漏，从而提高连接的可靠性和稳定性。

安全性高：弹簧式端子可以防止电线松动或脱落，从而降低电路故障和安全事故的风险。

适用性强：弹簧式端子适用于各种电线和电缆，可以在不同的环境和应用中使用。

需要注意的是，弹簧式端子的使用要注意正确的接线和固定，以确保连接的可靠性和稳定性。此外，应选择合适的规格尺寸和材料，以满足不同的应用需求。

压接式端子

一种电连接器件，主要用于在电子设备和电气系统中进行电气连接。下面是一些常见的压接式端子规格尺寸及其详细介绍：

接线孔直径：接线孔直径是指连接导线的孔的直径。通常，这个直径会根据导线的直径而有所变化。常见的接线孔直径有 2.8mm、4.8mm、6.3mm 等。

宽度：端子的宽度指的是连接面的宽度，也就是两个连接点之间的距离。常见的端子宽度有 6.3mm、9.5mm、12.7mm 等。

长度：端子的长度是指连接面的长度，也就是两个连接点之间的距离。常见的端子长度有 14mm、20mm、30mm 等。

高度：端子的高度是指端子的整体高度，包括连接面和导线插入孔的高度。通常，高度越大的端子可以承受更高的电流负载。常见的端子高度有 12mm、16mm、20mm 等。

承载电流：承载电流指的是端子能够承受的最大电流负载。常见的承载电流有 10A、20A、30A、50A、100A 等。

材质：端子的材质通常由两部分组成，接线部分是铜合金，外壳部分可以是聚氯乙烯(PVC)或尼龙等。这些材料可以在防火性能、电绝缘性能和耐腐蚀性能等方面有所差异。

以上是一些常见的压接式端子规格尺寸及其详细介绍，但不同制造商可能会使用不同的尺寸和规格，因此在选择和使用压接式端子时，请务必查看相关文档以确保正确的选择和使用。

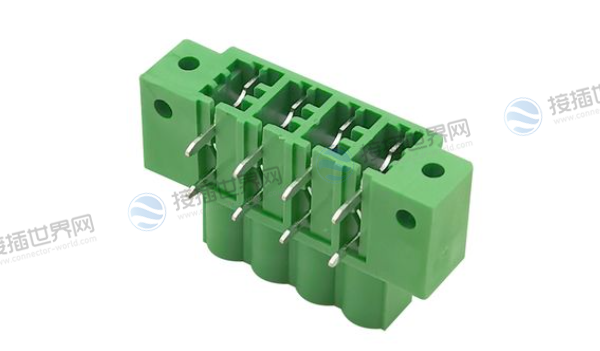

插板式接线端子

插板式接线端子是一种常见的电线连接方式，它通过插板的形式实现电路的连接和断开。插板式接线端子的尺寸通常以毫米(mm)为单位进行标记，常见的尺寸有2.5mm、4mm、6mm、10mm等。

以下是各个尺寸的插板式接线端子的主要参数：

2.5mm插板式接线端子

公称截面积：0.08-4mm²

最大电流：24A

最大电压：500V

4mm插板式接线端子

公称截面积：0.08-6mm²

最大电流：32A

最大电压：500V

6mm插板式接线端子

公称截面积：0.08-10mm²

最大电流：41A

最大电压：500V

10mm插板式接线端子

公称截面积：0.08-16mm²

最大电流：57A

最大电压：500V

需要注意的是，不同厂家的插板式接线端子可能会略有差异，具体规格尺寸以厂家提供的参数为准。在选择插板式接线端子时，需要根据实际需要选择合适的尺寸和公称截面积，以确保电路的可靠性和稳定性。同时，还要注意安装的正确性和牢固性，以免出现电路短路或其他安全问题。
