轨道式接线端子的型号_结构特点_接线方法

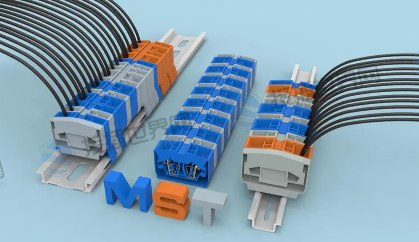

轨道式接线端子是一种用于电气连接的设备，通常由一个导电轨道和多个连接插槽组成。它们通常用于将电线连接到配电盘或电气设备中，以便快速而安全地连接和断开电线。

在轨道式接线端子中，电线的绝缘层被剥离并插入一个插槽中，插槽内的弹簧或螺钉结构与导电轨道相连，形成电气连接。通过这种方式，轨道式接线端子能够有效地将电流传输到所需的电气设备中。

轨道式接线端子通常具有一定的机械强度和绝缘性能，以确保在使用过程中的安全性和可靠性。此外，轨道式接线端子还可以具有不同的规格和尺寸，以适应不同的电气连接需求。

轨道式接线端子结构特征

轨道式接线端子在行业内应用非常的广泛，它具有以下结构特征：

1. 导电轨道：这是轨道式接线端子主要结构部分，由高导电性材料制成，如铜或铝等。它的作用是传导电流和为插入的电线提供固定支撑。

2. 连接插槽：它是轨道式接线端子上的电线插入点，可以用于插入电线和连接器。通常，插槽内部的结构设计为弹簧或螺丝，以确保插头与导电轨道的良好接触。

3. 绝缘材料：轨道式接线端子通常采用绝缘材料作为其外壳，以隔离电线和导电轨道，以确保电气安全。

4. 标识：轨道式接线端子通常具有明显的标识，以帮助用户准确区分不同的连接位置和类型，避免错误的连接。

5. 可拆卸结构：为了方便安装和维护，一些轨道式接线端子采用可拆卸结构设计，可以快速更换损坏的部件，而不需要重新安装整个接线端子。

6. 高密度连接：轨道式接线端子通常具有高密度连接能力，可以同时连接多个电线，从而减少连接空间和连接时间。

常见轨道式接线端子型号

轨道式接线端子有很多不同的型号和规格，以下是一些常见的轨道式接线端子型号：

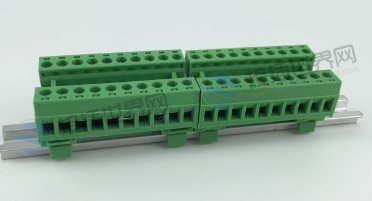

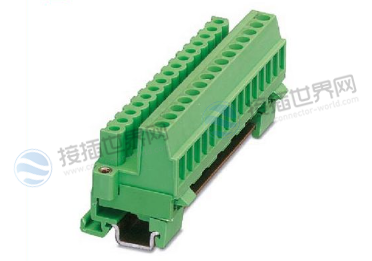

1. DIN导轨接线端子：用于安装在标准的DIN导轨上，例如TS35、TS32等。它们具有高密度连接、方便安装和维护等优点，广泛用于电气控制设备、PLC控制系统等领域。

2. UK接线端子：适用于工业控制设备和自动化控制系统，具有通用性和高度可靠性。

3. PT接线端子：可用于电源连接，具有高电流容量和耐高温的特点。

4. PR接线端子：用于信号连接，具有良好的抗干扰能力和低电阻。

5. TB接线端子：用于低压电气设备和终端连接。

6. WJ接线端子：用于船舶、机车等特殊环境下的电气连接，具有防水、防震和防腐蚀的特点。

以上这些型号的轨道式接线端子通常根据不同的规格和连接方式进行分类，以满足各种电气连接需求。

关于轨道式接线端子正负极

一般来说，轨道式接线端子并没有明确的正负极之分，因为它们主要用于电气连接，而不是电源连接。

在一些特殊情况下，轨道式接线端子也可能存在正负极之分，例如用于直流电源连接时，需要标识出正负极。在这种情况下，通常采用不同颜色的接线端子区分正负极，例如红色表示正极，黑色表示负极。

需要注意的是，在使用轨道式接线端子进行电气连接时，一定要根据电路设计和接线规范进行正确的接线，避免因接线错误导致设备故障或安全事故。

轨道式接线端子接线方法

轨道式接线端子的接线方法一般分为以下几个步骤：

1. 剥线：首先需要根据电气连接的要求，将需要连接的电线的绝缘层剥除一定长度，露出导体。

2. 开启接线端子：使用螺丝刀或其他工具，将接线端子的连接螺钉旋松，打开接线端子的夹紧机构，以便于插入电线。

3. 插入电线：将电线插入接线端子的导轨中，确保电线插入深度充足，同时确保电线没有被弯曲或过度拉伸。

4. 紧固连接螺钉：使用螺丝刀等工具，旋紧接线端子的连接螺钉，使其夹紧电线。

5. 检查连接：接线完成后，需要检查连接的紧固度和正确性，确保电线和接线端子之间的连接牢固可靠。

需要注意的是，在接线过程中一定要确保接线的正确性和可靠性，同时要根据电路设计和接线规范进行正确的接线，避免因接线错误导致设备故障或安全事故。

轨道式接线端子应用范围

轨道式接线端子在电气连接领域中应用广泛，适用于各种不同的电气连接需求，包括：

1. 工业控制系统：可用于PLC、变频器、工业控制器、传感器等设备的电气连接。

2. 电力配电系统：可用于低压配电系统、电力电缆连接和变压器连接等。

3. 照明系统：可用于LED照明设备和灯具的电气连接。

4. 通讯设备：可用于电话、通讯线路、计算机网络等通讯设备的电气连接。

5. 家用电器：可用于家电、电视机、音响设备等电器的电气连接。

6. 汽车电子：可用于汽车电子、车载音响、车灯等电气连接。

所以，轨道式接线端子在各个行业的电气连接中都有着广泛的应用范围，因为它们可以提供安全、可靠、方便的电气连接方案，同时也有助于减少电线接头的数量和体积，提高电气设备的可维护性和可靠性。

轨道式接线端子和栅栏式接线端子都是常见的电气连接器件，它们之间有以下几个主要的区别：

1. 结构：轨道式接线端子是将电线插入导轨中进行连接，而栅栏式接线端子则是将电线压入金属条中进行连接。

2. 安装方式：轨道式接线端子通常安装在DIN导轨上，而栅栏式接线端子通常直接安装在设备的接线板上。

3. 连接方式：轨道式接线端子的连接方式相对简单，只需要将电线插入导轨中即可；而栅栏式接线端子则需要将电线按照一定的顺序和方法固定在金属条中，连接时需要注意连接的紧固力度和正确性。

4. 适用范围：轨道式接线端子适用于大电流和大功率的电气连接，广泛应用于工业控制系统、电力配电系统等领域；而栅栏式接线端子则适用于低电流和小功率的电气连接，常用于电器、电子产品等领域。

综上所述，轨道式接线端子和栅栏式接线端子在结构、安装方式、连接方式和适用范围上有较大的区别，使用时需要根据实际情况和需求选择适合的接线端子。
