BTB连接器特点_主要类型_冲压工艺
BTB连接器全称为Board-to-Board连接器，即板对板连接器，是指电路板与电路板之间的连接器，通过连接器的插拔实现电路板之间的连接与脱离，使不同功能的电路板进行互联。BTB连接器也叫“板对板连接器”，是在电子产品中广泛应用。
BTB连接器是电子元器件中一种非常重要的连接器，广泛应用于电子产品中，例如手机、电脑、平板电脑、数字相机、音频设备和通讯设备等。其主要特点包括：
- 插拔可靠：插入时会发出“卡嗒”声，这说明插头已经被卡住，插头与插孔之间的焊点能够很好地固定，插拔可靠。
- 高频性能优秀：由于焊脚长度短，板距小，参数匹配精度高，所以具有良好的高频性能。
- 结构紧凑：结构较小，安装方便，适合电子产品小型化的设计。
- 多种模型：规格型号多，有直插式和SMT两种安装方式，适合不同的应用场合。
BTB连接器的种类
BTB连接器种类繁多，可以按照不同的分类方式进行分组。根据连接方式分类，主要分为直插式BTB连接器和SMT（表面贴装）BTB连接器两种类型。根据引脚排列方式，又可以分为单排BTB连接器、双排BTB连接器、直角型BTB连接器、贴片型BTB连接器等。此外，还有不同的防水等级要求的BTB连接器等。 具体的分类如下：
-
直插式BTB连接器：引脚可直接插在电路板上，也可直接插在插排上。
-
SMT BTB连接器：适用于表面贴装的BTB连接器，使得安装更加简便，更加美观。
-
单排BTB连接器：只有一个插针，适用于高密度的连接板。
-
双排BTB连接器：有两个并排的插针，适用于需要高速传输数据的连接。
-
直角型BTB连接器：适用于电路板垂直连接，能够节省空间。
-
贴片型BTB连接器：设计紧凑，可以直接贴在电路板上，节省空间。
-
防水BTB连接器：有不同防水等级的连接器，可以适用于不同的防水场合。
BTB连接器冲压工艺
BTB连接器的冲压是指将连接器的插针或插槽等部分通过压力和模具加工的方式，将金属材料冲压成所需的形状，以便实现连接器与电路板的精准连接。BTB连接器的冲压工艺流程包括：材料预处理、贴膜、布线、压制、裁剪、冲孔和清洗等步骤。
通常情况下，BTB连接器的插针和插槽部分都是通过金属带材冲压成形，然后加工成连接器的插件。传统的BTB连接器在生产过程中需要使用多组模具进行压制，而现代化的自动化设备已经可以通过设置不同的参数，自动调节对应的模头和模具进行制造。
在进行BTB连接器的冲压加工过程中，还需要对材料进行精细的控制与处理，以保证冲压出来的连接器具有合适的强度和导电性，同时也需要对完成的连接器进行质量检测，以确保产品的稳定性和安全性。

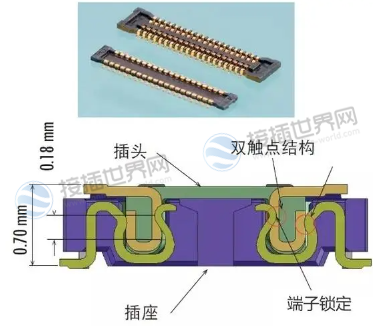

BTB连接器的公座与母座是指该连接器的两个部分，公座是指连接器的插针部分，母座是指连接器的插槽部分。

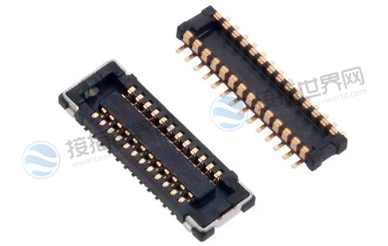

具体来说，BTB连接器通常由两部分组成，分别为公座和母座。公座是指固定在电路板上面的，具有插针的一侧。公座的插针与母座的插槽相对应，使得连接器的插拔变得更加简单和安全。而母座则是连接器的插槽部分，位于另一侧，可以与公座连接，实现电路板的连接和数据传输。
BTB连接器公座和母座的尺寸和插针数量和间距等都是由具体的连接器规格和品牌确定的。一般来说，公座和母座都是由金属材料制成，可以承受一定的拉力和压力，并具有较好的导电性能。同时，连接器的公座和母座通常都具有防止接反和误插的特殊设计，以保证连接器的使用安全性和稳定性。
BTB连接器可以插拔多少次
BTB连接器的插拔次数取决于连接器的品质和规格及插拔时的使用环境等因素。通常来说，BTB连接器的插拔次数都经过测试和认证，产品说明书中会有相应的标注。
一般来说，高质量的BTB连接器插拔次数可以达到1万次以上，而一些不太理想的连接器可能仅能插拔几百次。此外，插拔次数还与插拔力度有关，插拔力度越大，使用寿命也会相应缩短。因此，在使用BTB连接器时，除了选择品质好、使用寿命较长的连接器外，还应该注意使用时的插拔力度和环境，避免因为过度插拔或者使用不当造成电路连接不稳定或者设备损坏的问题。
BTB连接器和ZIF连接器的区别差异
BTB连接器和ZIF连接器是两种不同类型的电子设备连接器，在设计和功能上存在一些差异。
-
插拔方式不同：BTB连接器的插拔方式是垂直插拔，需要像针对公母座一样将两个连接板对接，插针与插槽对齐。而ZIF连接器则是零插力连接器，插线时不需要施加插拔力，但是需要先将卡口松开。
-
应用场景不同：BTB连接器通常用于硬件设备之间的连接，例如显示屏和主板、机箱和硬盘等。而ZIF连接器更常用于连接电线与电路板，例如笔记本电脑键盘和主板，或者连接LCD屏幕和主板。
-
中心间距不同：连接器的中心间距不同。BTB连接器通常有2.0mm、1.27mm和1.0mm三种规格，而ZIF连接器中心间距通常是0.5毫米至1.0毫米。
-
结构不同：BTB连接器的结构简单，包括公母座和插针等基本部件。而ZIF连接器则使用带有弹性夹的卡口结构，可以实现更稳定的插拔连接。
总体来说，BTB连接器和ZIF连接器在插拔方式、应用场景、中心间距和结构等方面存在差异，用户在选型时应根据具体需求进行选择。
