USB C接口引脚配置和功能说明
USB已成为我们日常生活的重要组成部分，其应用包括接口、电力传输、数据存储等等。USB有多种标准、类型和尺寸可供选择，以满足行业的不同要求，其中，USB C在这一类别中需求量最大。
USB C是一种USB接口标准，它采用了可插拔的插头，不论它如何插入电源或设备，都不会出现反向插入错误的情况，这是一种十分方便的设计。在本文中，接插世界网将简单介绍USB C接口连接器的特性和引出线，下面一起来看看吧。
功能特点
- 它由USB-IF于2004年8月推出。
- 支持高达10Gbps的高速数据传输，可处理高达5A的电流和100W的功率。
- USB C的最大优点是它是旋转对称连接器。
也就是说，我们不需要理会它插入端口的方向。因此，它在用于数据传输和电力传输的设备中更受欢迎。
引脚配置

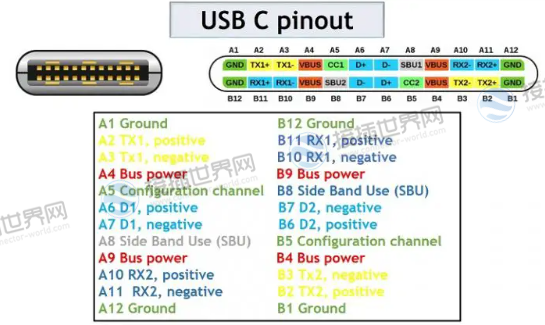

USB C是一个24针连接器，尺寸为8.4×2.6毫米，呈长方形，边缘圆润。USB C连接器的引脚图如下图所示。
由于USB C是旋转对称的，因此公头和母头连接器的引脚分配保持不变。下表列出了引出线描述：
| Pin | 功能描述 | Pin | 功能描述 |
| A1 | GND | B12 | GND |
| A2 | 超高速差分对1，TX，正极 | B11 | 超高速差分对2，RX，正极 |
| A3 | 超高速差分对1，TX，负极 | B10 | 超高速差分对2，RX，负极 |
| A4 | 母线电源 | B9 | 母线电源 |
| A5 | 配置通道 | B8 | 边带使用 (SBU) |
| A6 | 差分对 1，正极 | B7 | 差分对2，负极 |
| A7 | 差分对 1，负极 | B6 | 差分对2，正极 |
| A8 | 边带使用 (SBU) | B5 | 配置通道 |
| A9 | 母线电源 | B4 | 母线电源 |
| A10 | 超高速差分对4，RX，负极 | B3 | 超高速差分对3，TX，负极 |
| A11 | 超高速差分对4，RX，正极 | B2 | 超高速差分对3，TX，正极 |
| A12 | GND | B1 | GND |
引脚说明
在这24个管脚中，分别有：
- 两对接地引脚（GND）
- 两对电源引脚（VBUS）
- 两个差分对（D+ 和 D-）
- 四个屏蔽差分对（两组TX和RX）。
- SBU和CC引脚是连接器中的两个专用引脚。
VBUS和GND引脚
一对GND引脚位于连接器的两端。VBUS引脚允许以高达20V的电压进行供电，但VBUS的默认电压为5V。
D+和D-引脚
D+和D-引脚用于高速数据传输的USB 2.0 标准，它有两对D+和D-引脚位于连接器的中心。
TX和RX引脚
这两组TX和RX引脚用于增强型超高速数据传输。
CC引脚
CC代表通道配置。一对通道配置引脚处理插头方向检测、电流通告、电缆连接和移除检测等功能，还管理供电和备用模式之间的通信。
SBU引脚
SBU对在交替模式下工作时用于低速信号路径。
交替模式是USB 2.0采用的增强功能，它集成了第三方协议，例如使用USB C的DisplayPort和HDMI。
USB C接口和Type C接口的区别差异
实际上，USB-C和Type-C都是同一个东西，只是表示角度不同而已。USB-C是指USB实现联盟制定的新一代USB接口标准，而Type-C是指该标准中所采用的新型连接器的种类。USB-C标准内部又包括USB 2.0、USB 3.1等多种版本，而Type-C连接器可以适用于各种版本的USB-C标准。
因此，可以说，USB-C和Type-C都是代表最新版USB标准下采用的新型连接器类型。总之，它们的本质都是一样的，只是名称不同而已。
总结
USB-C是在日常生活中比较常用的连接器，其主要优势是可以支持多种协议，包括USB 2.0、USB 3.1、DisplayPort 1.2、Thunderbolt 3.0等，所以它可以适用于各种设备，如智能手机、平板电脑、笔记本电脑、显示屏、外置硬盘等，目前已成为现代很多设备所采用的标准接口之一。
此外，USB-C标准还支持更快的数据传输、更高的电力传输和更高的视频分辨率，因此，它也被广泛应用于充电、快速数据传输和高清视频输出等领域。
