电源端子主要类型_接线方法_优缺点

电源端子是电子设备中，连接电源电缆的一个插座。它是一种电子元件，在通常情况下是一些金属片、金属柱或者塑料块，放置在器壳上，用于连接电源电缆并为电子设备提供电力。

电源端子的形状和种类有很多，常见的有V形端子、U形端子、扁平型端子等等，其接口也有不同的规格和尺寸。在实际的电子设备连接中一般分为两种类型。一种是用于连接交流电源的端子，可以连通双线或者三线交流电源；另一种是用于连接直流电源的端子，一般可以连接正、负两个电源导线。

电源端子的作用是连接电源线路以供设备使用，并通过限流保护等措施来保证电路的稳定和可靠性。电源端子的正确接线和选用有利于保障设备的安全和运行效果。

电源端子的类型

电源端子主要可以分为以下两种类型：

1. 直插式端子

直插式端子是将导线插入接口中，一般是插入型、卡入型或压接型，具有插拔方便、高压降、低接触失效率和容错式自动调整等优点，适用于电器设备和电子设备的电源线路连接。

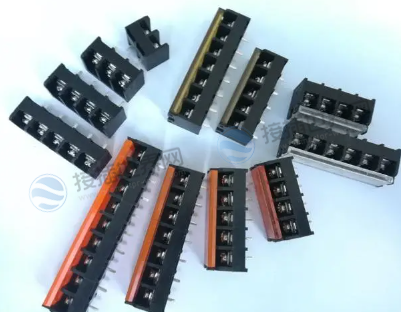

2. 螺纹式端子

螺纹式端子是将导线缠绕在螺纹柱上，然后通过螺纹柱转动，将导线卡紧固定在螺纹柱中，具有结构牢固、无松动、防水、防尘等优点，适合于需要重复接触的场合，如终端接线板、配电箱等。

根据应用场景的不同，电源端子也有许多不同的种类，包括：

1. 立式直插端子

2. 直角直插端子

3. 塞式端子

4. 电缆端子

5. 面板安装式端子

6. 片式端子

7. 插板式端子

此外，还有一些专用的电源端子，例如：

1、PCB端子；PCB端子全称是Printed Circuit Board Terminal，即印刷电路板端子，是一种通常用于以印刷电路板为基础的电子设备中的连接元件。它可以在电路板上固定导线或其它元件，通过焊接或插件连接实现电路的信号传递或供电。

2、DIN导轨端子；DIN导轨端子是一种多用的电源端子，主要应用于大功率电源连接的场合。它可以通过安装在DIN导轨上，使连接端子同时与整个设备的接地连接起来，保证设备的电源接地可靠，也可以更加方便地组装和安装。

3、后接式端子；后接式端子是一种通常用于高低压配电系统和大型机械设备上的电源端子，它采用模块化设计，可以快速替换和维修，大大减少了设备的停机时间，提高了设备的使用效率。

总之，针对不同的应用场景，电源端子有着各种不同的类型、规格和尺寸，应选择适合的端子类型，保证电源接线的稳定性和安全性。

电源端子怎么接电源

电源端子连接电源的方法根据不同的电源端子类型而有所不同。下面以直插式端子为例，一般包含以下几个步骤：

1. 首先，确认电源端子的极性和电压等级等参数与接线要求相符，才可以进行连接。

2. 将电源线的裸露导线头剥掉一段绝缘层，以便插入电源端子接口。

3. 将裸露的导线头插入电源端子的插孔中，并用力拉扯电源线，确认不易松动。

4. 在确认好电源线无松动后，可以用万用表等工具进行测试确认接线后的电压值和极性是否正确，如果出现问题需要及时调整。

5. 确认电源线连接无误后，可以进行绝缘处理，如用胶带包裹导线头等，以保证接线的安全可靠。

需要注意的是，不同类型的电源端子连接电源的方法有所不同，如螺纹式端子需要先将导线缠绕在螺旋柱中，而后旋转螺旋柱卡紧导线等。在连接电源时，应该确保电源端子连接稳固、电压值和极性正确，以确保设备的正常工作和使用安全。如果不确定接线操作或有疑问，最好请专业人员进行操作。

电源端子骚扰电压（Terminal Voltage Disturbance, TVD），是指在电源端子输出端产生的起伏等干扰信号。这些骚扰信号可能会干扰到设备的电子电路，从而导致设备失效或产生异常现象。

造成电源端子骚扰电压的原因可能是输出端的内部电感、电容等元件的特性，也可能是电源本身电路的不稳定性。此外，电源线的长度、引脚接触质量等因素也会影响骚扰电压的大小和波形。为了避免电源端子骚扰电压对设备的影响，可以采取以下措施：

1. 选定合适的电源端子类型，在保证传输功率的同时尽量减少骚扰电压。

2. 规划电源线路布局，尽量缩短电源线路长度，减少信号传输时的损耗和噪声。

3. 使用特制的电源线，带有防脉冲式电容器和滤波电感等被动元件，以减少骚扰信号的影响。

4. 对接触点进行清洁和处理，保证导线与终端之间的接触良好，在电源端子接口处添加金属箔或接地垫等，可以减少干扰信号。

所以，要防止电源端子骚扰电压的产生和影响，需要全面进行电源设计和电路优化，并正确选用电源端子类型和做好接线工作。在产品测试和调试过程中，也需要对骚扰电压进行测量和分析，并根据实际情况进行调整和优化。

电源端子通常指电源输出端的接口，是电源连接外部电路的重要接口。它的作用包括以下几个方面：

1. 传递电源电能；通常是电源输出端的耦合端口，可以传递电能以供电外部电路使用。通过电源线将电能传输到需要使用的电子元件和设备，使其正常工作和运行。

2. 设置电压和电流等参数；可以用于设置和控制电源输出的电压、电流和功率等参数。在不同的应用中，可能需要不同的电源参数，熟练使用电源端子可以方便地设置这些参数。

3. 防止短路和过载等情况；可能会设置保险丝等保护装置，可以防止短路和过载等情况的发生，保护电子元件的安全性。

4. 提高连接的可靠性；通常采用插接或螺栓连接方式，可以提高连接的可靠性和方便性，并减少因插拔次数过多造成的导线损坏和接触不良等问题。

总之，电源端子是连接外部电路和电源之间的重要接口，直接影响到电路连接和电能传输的稳定性和安全性。在使用电源端子时，要注意选择合适的电源类型、正确连接和设置参数，以确保设备的正常工作和使用安全。

电源端子优缺点

电源端子作为电源输出端的接口，具有以下优缺点，概况起来如下。

主要优点：

1. 灵活性强：电源端子一般采用插拔或螺栓连接方式，方便使用者进行接线。功率较大的电源还会配有安全保护装置，能够在插接失败或者出现短路的情况下，起到很好的保护作用。

2. 互换性好：同类电源端子具有相同的电气连接方式，可以在不同的电源之间互换使用。因此，对于需要更换电源的设备，可以更换另外一个相同规格的电源，并且不会影响设备的正常使用。

3. 可调性好：电源端子上可以设置电压、电流和功率等参数，方便使用者根据应用要求进行调节，使其符合实际使用需求。

主要缺点：

1. 占用空间：电源端子需要在电源输出端占据一定的空间，因此需要进行合理的布局设计，以保证整个设备体积不会因此而加大。

2. 连接不牢：如果电源端子的连接不牢，会导致电流不稳定甚至出现短路等问题，影响设备使用。

3. 可靠性低：由于电源端子是通过连接而实现电源输出的，所以当电源端子连接松动或接触不好时，就容易出现电源输出不稳定的情况，对于一些特殊的应用要求可靠性较高的设备，可能得采用更加稳妥的电源输出方式。

4. 降噪性差：电源端子往往存在接触间隙和导线质量问题，因而难以保证电气和电磁的稳定性和降噪性能。这些因素可能会对设备造成一定干扰，需要采取其他手段来降低干扰噪声的影响。

总之，电源端子具有灵活性强、可调性高等优点，但在连接稳定性和降噪性等方面要求也比较高。因此，在采用电源端子连接方式时，需要严格按照电源端子的安装和使用说明进行接线操作，以保证设备正常工作和使用安全。
