卡边缘连接器类型_工作原理_规范标准

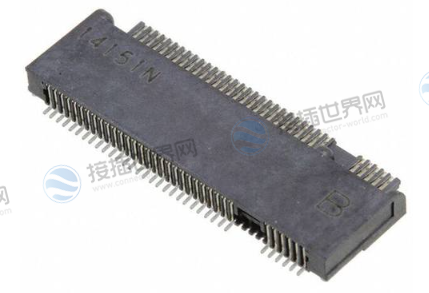

卡边缘连接器（Card Edge Connector）是一种电子连接器，常用于将电子组件或电路板与外部设备连接。它的设计特点是通过插入和卡住在连接器的边缘部分，以实现可靠的电气连接。

卡边缘连接器通常由一块带有金属接点的塑料基板或金属板制成。这些接点位于连接器的边缘，并且与外部设备上的相应插槽或导体接触。通常，卡边缘连接器具有多个并排的接点，用于传输信号和电力。

在使用卡边缘连接器时，电子组件或电路板的边缘通过插入到连接器中，使其与连接器的接点建立可靠的电气连接。连接器通常具有弹簧力或插槽结构，以确保良好的接触压力和稳定性。

常见类型

卡边缘连接器有多种类型，其中一些常见的类型包括：

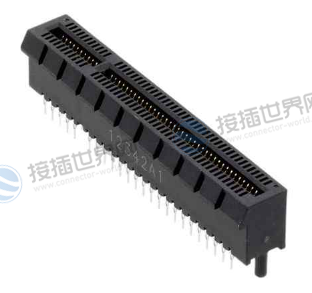

1. PCI（Peripheral Component Interconnect）卡边缘连接器：用于将扩展卡（如显卡、声卡、网络卡等）插入计算机主板的插槽中。PCI连接器通常具有多个排列在一起的金属接点，用于传输数据和电源信号。

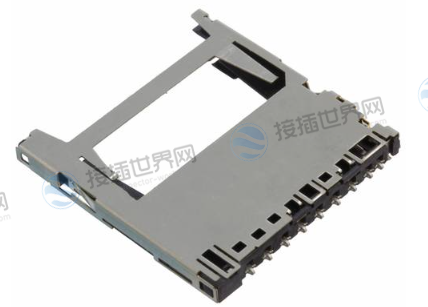

2. SIM 卡边缘连接器：用于插入和固定SIM卡（Subscriber Identity Module，用户识别模块）的连接器。SIM卡是用于存储和管理移动通信网络中用户身份信息和订阅数据的智能卡。

3. 手机电池连接器：用于连接手机电池与手机电路板之间的电源接口。手机电池连接器通常采用卡边缘设计，以确保可靠的电源连接和固定。

4. 打印机连接器：用连接打印机头部或打印机电路板与打印机插槽之间的连接器。这些连接器通常具有多个金属接点，用于传输打印数据和电源信号。

5. 显示器连接器：用于将显示器的电路板与计算机图形卡或其他视频源连接起来。常见的显示器连接器类型包括VGA（Video Graphics Array）、DVI（Digital Visual Interface）、HDMI（High-Definition Multimedia Interface）和DisplayPort等。

6. 嵌入式系统连接器：在嵌入式系统中，卡边缘连接器用于连接各种嵌入式设备的电路板，如工业控制设备、自动化设备和医疗设备等。

以上仅是卡边缘连接器的一些常见类型，实际上还有其他类型的卡边缘连接器，根据应用的不同，可能会有特定的设计和规格。具体选择适合的卡边缘连接器类型应根据所需的功能、应用和连接要求来确定。

功能作用

卡边缘连接器在电子领域中起着重要的作用，其主要功能作用包括：

1. 电气连接：提供了可靠的电气连接，使电子设备或电路板能够与外部设备或系统进行通信和互联。它们传输电源信号、数据信号和控制信号等，确保正常的电气连接和信号传输。

2. 机械固定：具有设计合理的插拔机制，通过卡边缘连接的方式将电子设备或电路板固定在连接器中。这种机械固定确保了连接的稳定性和可靠性，防止不必要的松动或断开。

3. 快速插拔：独特设计使得电子设备或电路板能够快速插入和拆卸，方便维护、更换或升级设备。这种快速插拔的特性提高了设备的灵活性和维护效率。

4. 空间节约：通常采用紧凑的设计，占用较小的空间。这在有限的电路板空间中尤为重要，可以有效节约空间并实现高密度布线。

5. 信号传输质量：提供了良好的信号传输质量。它们通常采用高质量的金属接点和设计，减少信号干扰和损耗，确保信号的稳定性和可靠性。

6. 标准化接口：一些卡边缘连接器具有标准化接口，例如PCI、USB、HDMI等，这使得不同厂商的设备能够兼容并可以互相连接和交互。标准化接口简化了设备之间的互连和集成，提高了设备的互操作性。

工作原理

卡边缘连接器的工作原理基于插入和卡住的机制，确保电子设备或电路板与连接器之间的可靠电气连接和机械固定。以下是卡边缘连接器的一般工作原理：

1. 连接器设计：卡边缘连接器通常由两部分组成，一部分是插座（连接器底座），另一部分是插头（电子设备或电路板的边缘）。插座通常由塑料基板或金属板制成，上面有一排金属接点。插头通常位于电子设备或电路板的边缘，并且具有与插座上的金属接点相对应的接触点。

2. 插入插头：将电子设备或电路板的插头沿插座的边缘插入连接器。在插入过程中，插头上的接触点与插座上的金属接点相互接触。插头的形状和尺寸与插座相匹配，确保正确的插入方向和位置。

3. 接触力：当插头插入到插座中时，插头上的接触点与插座上的金属接点建立了电气连接。插座通常具有弹性或弹簧力，确保接触点之间产生足够的接触力，以确保良好的电气连接。接触力还有助于防止插头的意外松动或断开。

4. 机械固定：一旦插头插入到插座中，并建立了可靠的电气连接，卡边缘连接器提供机械固定来保持连接的稳定性。通常，插座上有特定的结构或夹持装置，使插头能够被卡住并防止其意外拔出。

5. 快速插拔：卡边缘连接器的设计使得电子设备或电路板能够快速插入和拆卸，以方便维护、更换或升级设备。通过逆向操作，插头可以从插座中轻松拔出，解除电气连接和机械固定。

通过以上工作原理，卡边缘连接器实现了电子设备或电路板与外部设备之间的可靠电气连接和机械固定。这种连接方式广泛应用于各种电子设备和系统中，提供了方便、可靠的接口解决方案。

规范标准

卡边缘连接器的规范和标准由不同的行业组织和标准化机构制定，以确保连接器的互操作性和一致性。以下是一些常见的卡边缘连接器规范标准：

1. PCI（Peripheral Component Interconnect）：PCI-SIG（PCI Special Interest Group）制定了PCI规范，用于计算机主板上的扩展插槽连接器，如PCI、PCI Express等。

2. USB（Universal Serial Bus）：USB-IF（USB Implementers Forum）制定了USB规范，用于USB连接器的设计和互联。USB规范定义了不同类型的USB连接器，如USB Type-A、USB Type-B、USB Type-C等。

3. HDMI（High-Definition Multimedia Interface）：HDMI Licensing LLC制定了HDMI规范，用于高清晰度多媒体接口的连接器。HDMI规范定义了不同版本的HDMI连接器和接口标准。

4. SATA（Serial ATA）：SATA-IO（Serial ATA International Organization）制定了SATA规范，用于硬盘驱动器和其他存储设备的连接器。SATA规范定义了不同类型的SATA连接器和电缆。

5. IEEE 1394：IEEE（Institute of Electrical and Electronics Engineers）制定了IEEE 1394标准，也称为FireWire或i.LINK，用于高速串行数据传输的连接器。

6. PC/104：PC/104 Consortium制定了PC/104规范，用于嵌入式计算机系统中的连接器和接口。PC/104规范定义了PC/104连接器的机械和电气规格。

7. CompactPCI：PICMG（PCI Industrial Computer Manufacturers Group）制定了CompactPCI规范，用于工业控制计算机系统中的连接器和接口。

这些规范和标准确保了不同厂商的卡边缘连接器符合相同的规格和要求，从而促进了设备之间的互操作性和兼容性。具体的连接器规范和标准可能因行业和应用而异，因此在选择和设计连接器时，建议参考相关的规范和标准要求。

应用特点

卡边缘连接器在电子领域中有广泛的应用，包括但不限于以下几个方面：

1. 扩展插槽：卡边缘连接器常用于计算机主板上的扩展插槽，例如PCI（Peripheral Component Interconnect）插槽和PCI Express插槽。这些插槽允许用户插入扩展卡，如显卡、声卡、网卡等，以扩展计算机的功能和性能。

2. 移动通信：卡边缘连接器在移动通信领域中也得到广泛应用。例如，SIM（Subscriber Identity Module）卡连接器用于插入和固定手机中的SIM卡，以存储用户身份信息和订阅数据。此外，一些移动设备还使用卡边缘连接器用于连接电池和电路板。

3. 显示器和视频连接：卡边缘连接器在显示器和视频连接中起着关键作用。常见的例子是显示器连接器，如VGA（Video Graphics Array）、DVI（Digital Visual Interface）、HDMI（High-Definition Multimedia Interface）和DisplayPort等。这些连接器使得计算机、电视和其他视频源能够与显示器进行连接和数据传输。

4. 打印机和扫描仪：卡边缘连接器在打印机和扫描仪中用于连接打印头或扫描仪部件与打印机电路板或控制电路板。这些连接器提供了信号和电源传输，确保打印和扫描操作的正常进行。

5. 工业控制和自动化：在工业控制和自动化系统中，卡边缘连接器用于连接传感器、执行器、控制模块和其他设备。这些连接器提供了可靠的电气连接和机械固定，支持实时数据传输和控制信号传递。

6. 医疗设备：在医疗设备中，卡边缘连接器用于连接各种传感器、监测设备、手术工具和治疗设备。这些连接器支持数据传输、信号控制和电源供应，确保医疗设备的正常工作和准确性。

除了上述应用，卡边缘连接器还在电子设备、通信设备、网络设备、音频设备、汽车电子和航空航天等领域中得到广泛应用。它们提供了一种方便、可靠的接口解决方案，支持设备之间的连接和互联。
