按压式端子功能特点_工作原理_拆接方法

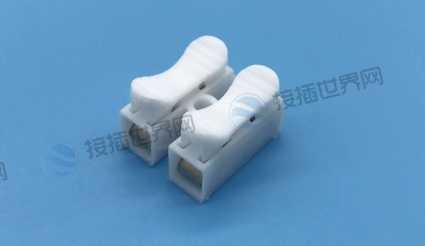

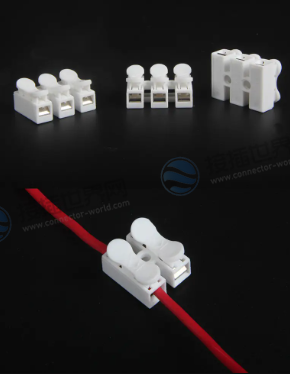

按压式端子，也被称为弹簧式端子、插拔式端子、快速连接端子等，是一种用于电子设备、电气设备和线路连接的一种连接方式。它的主要特点是可以通过按压的方式，将导线或电缆插入端子中，无需使用螺丝、螺母或工具紧固，从而实现快速、方便的连接和断开。
按压式端子通常由以下几部分组成：
-
外壳： 通常由塑料或其他绝缘材料制成，用于保护内部的连接部分，同时也起到隔离和固定导线的作用。
-
金属弹片： 这是按压式端子的关键部分。金属弹片内部有弹性，可以在插入导线时产生足够的紧固力，确保连接稳定。一般情况下，弹簧式金属片会自动夹紧插入的导线，从而实现可靠的电气连接。
-
插槽： 插槽是用来插入导线的部分，通常位于端子的侧面或顶部。插槽的设计使得导线可以轻松地被插入，同时又能够在插入后与金属弹片紧密接触。
功能特点
按压式端子作为一种连接设备的方式，在电子、电气领域具有以下功能特点：
-
快速连接： 无需使用工具，只需将导线插入端子中，就能够完成连接，节省了安装和维护的时间。
-
简便操作： 操作非常简单，不需要熟练的技能或专业的工具。这使得不具备电气技术背景的人员也能够轻松完成连接任务。
-
减少错误： 由于操作简单，按压式端子可以减少由于连接不良或错误连接导致的问题。导线插入后，金属弹片会自动夹紧导线，确保稳定的电气连接。
-
节省空间： 与传统螺纹连接相比，按压式端子通常设计更为紧凑，这对于有空间限制的应用场景非常有利。
-
可靠性： 能够提供稳定和可靠的电气连接。金属弹片的设计可以在一定程度上适应导线的变化和振动，从而减少松动或断开的风险。
-
可重复使用： 通常具有较长的使用寿命，可以多次插拔而不会丧失连接质量。
-
适用于多种导线尺寸： 某些按压式端子设计允许插入不同截面尺寸的导线，从细小的信号线到较粗的电源线。
尽管按压式端子有诸多优点，但也需要注意：
- 适当选择： 不同的应用可能需要不同类型、材质和规格的按压式端子。正确选择适合的端子对于连接的可靠性至关重要。
- 限制电流和电压： 某些按压式端子可能受限于电流和电压，不适合高功率或高电流的应用。
- 维护注意： 虽然按压式端子相对稳定，但长期使用后仍然可能出现松动或损坏，需要定期检查和维护。
工作原理
按压式端子的工作原理基于金属弹片的弹性特性和导线的插入。以下是按压式端子的工作过程：
-
设计和结构： 通常由一个外壳和内部的金属弹片构成。外壳是一个绝缘体，用于保护内部连接并提供固定支撑。金属弹片是按压式端子的核心组件，由弹性材料制成，通常是弹簧钢。
-
弹性设计： 金属弹片具有弹性，可以在受到外力时发生变形，然后恢复到原始状态。这种弹性特性使得金属弹片能够产生足够的压力来夹紧插入的导线。
-
导线插入： 当导线插入按压式端子的插槽中时，金属弹片会被推开，然后紧密包围导线。这个过程中，金属弹片会发生弯曲，产生一定的紧固力，将导线夹紧。
-
电气连接： 金属弹片与插入的导线之间形成了电气连接。由于金属弹片的弹性作用，它们能够保持与导线之间的压力，确保稳定的电气接触。
-
紧固力： 金属弹片的弯曲导致导线被夹紧，并产生一定的摩擦力。这种紧固力保证了连接的稳定性，即使在振动或轻微移动的情况下也能保持良好的连接。
-
断开连接： 要断开连接，只需用适当的力将导线从端子插槽中抽出。金属弹片会逐渐恢复到其原始形状，使导线能够轻松脱离端子。
按压式端子的接线方法相对简单，但仍然需要遵循一些基本原则以确保安全和可靠的连接。以下是按压式端子的一般接线方法：
-
选择合适的端子： 根据你的应用需求选择合适类型、规格和电气特性的按压式端子。不同的应用可能需要不同的端子类型，例如信号线、电源线等。
-
准备导线： 确保你的导线已经准备好。根据端子的设计和要求，修剪导线，去除外部绝缘，使得裸露的导线长度适合插入端子插槽。
-
确认连接方式： 按压式端子通常有两种连接方式：侧插式和顶插式。侧插式是将导线从端子的侧面插入，而顶插式是从端子的顶部插入。根据端子的设计，选择正确的插入方式。
-
插入导线： 将导线插入端子的插槽中。确保导线的裸露部分完全插入端子，不要留下外露的裸露导线。
-
确保稳定连接： 插入导线后，确保金属弹片夹紧了导线。你可以轻轻地用手指轻按金属弹片，以确认连接是否稳定。
-
检查连接质量： 一旦连接完成，检查连接的质量。确保没有松动或不稳定的迹象。你可以轻轻地轻扳导线，看看是否牢固。
-
测试电气连接： 在连接完成后，可以使用适当的测试工具来测试电气连接。这可以包括使用万用表或其他测试设备，确保连接的导线之间具有所需的电气特性。
-
注意安全： 在进行接线工作时，务必确保断开电源，并遵循安全操作规程，以避免电击或其他潜在危险。
-
标记标识： 对于复杂的连接，你可以考虑使用标签或标识来标记不同的导线，以便以后维护和识别。
拆除按压式端子连接的导线与连接它的过程相对简单，但同样需要小心以避免意外。以下是拆除按压式端子连接的一般步骤：
-
断电： 在拆除导线之前，务必将电源断开，以防止电击或其他安全风险。
-
确定拆除方式： 按压式端子通常有两种连接方式，即侧插式和顶插式。根据你使用的端子类型，选择正确的拆除方式。
-
松开金属弹片： 对于侧插式端子，通常需要使用适当的工具（例如小螺丝刀或扁嘴钳）轻轻地松开金属弹片，以便从中拿出导线。对于顶插式端子，直接用手轻轻压住金属弹片，使其松开，然后拿出导线。
-
逐步拆除： 如果连接了多根导线在同一个端子上，逐一拆除它们，以免混淆或损坏导线。
-
检查连接状态： 在拆除导线后，检查连接端子和导线的状态。确保没有断裂、变形或损坏的情况。
-
注意导线末端： 一些导线可能在末端插有插头或插头连接器。在拆除导线之前，确保轻轻拔出或拆除这些连接器。
-
标记或记录： 如果你计划将导线重新连接到同一端子上，可以在拆除前进行标记或记录，以便以后重新连接时不会混淆。
-
保留导线完整： 在拆除导线时，确保导线的末端没有损坏或剥离，以便在重新连接时保持导线的完整性。
总之，拆除按压式端子连接时，务必小心操作，确保断开电源并遵循安全操作规程。根据端子的类型和连接方式，选择正确的拆除方法，并注意避免损坏导线或端子。如果你对拆除过程感到不确定，建议查阅设备的用户手册或咨询专业人士。
优缺点
按压式端子的优点包括：
- 快速连接： 与传统的螺纹连接相比，按压式端子更容易操作，节省时间。
- 不需要工具： 无需螺丝刀或扳手等工具，减少了连接过程中的杂乱。
- 可重复使用： 插拔次数多，不易损坏，具有较长的使用寿命。
- 紧凑性： 由于不需要螺纹，按压式端子可以设计得更加紧凑，适用于空间有限的场景。
当然，按压式端子也有一些限制缺点：
- 电流和电压限制： 由于金属弹片的设计，按压式端子的电流和电压承受能力可能相对较低，不适用于高功率应用。
- 特定导线要求： 不同的按压式端子可能对导线的材料、截面和处理方式有一定的要求，不当的选择可能影响连接的可靠性。
- 价格较高： 按压式端子通常比传统的螺纹端子更昂贵一些。
所以，按压式端子在一些需要频繁连接和断开的场景下非常实用，但在高功率、高电流、特殊环境等特定情况下，可能需要选择更适合的连接方式。
总体而言，按压式端子的工作原理基于金属弹片的弹性变形，这种变形使得端子能够在不需要螺丝或螺母的情况下，通过插入导线来建立稳定的电气连接。这种连接方式快速、简便，并在许多电子和电气应用中得到广泛应用。
