端子镀层厚度标准是多少，测量方法有哪些？

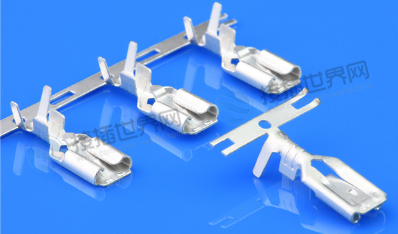

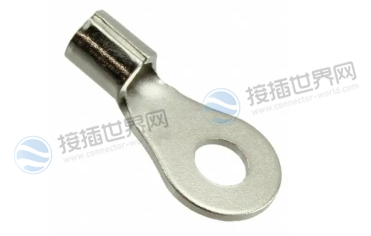

端子镀层通常是指在电子设备或电气连接器的金属端子表面涂覆一层金属或合金，以改善其导电性能、耐腐蚀性能或其他特性。这种涂层可以有多种目的，其中一些主要目的包括：
- 可以增加金属端子的导电性能，确保更好的电流传导。
- 属端子容易受到氧化、腐蚀的影响，而端子镀层可以提供一层保护性的金属表面，防止端子受到湿气、化学物质等的腐蚀。
- 可以改善连接的稳定性，减少连接时可能出现的接触问题，确保信号传输的可靠性。
- 能够改善端子的外观，使其看起来更加光滑、均匀。
目前常见的端子镀层材料包括金、银、镍、锡等。不同的应用和要求可能需要不同类型的镀层。
端子镀层厚度标准是什么
端子镀层的厚度标准通常取决于具体的应用和行业标准。不同的行业和用途可能有不同的要求。以下是一些一般性的端子镀层厚度标准，但请注意这仅供参考：
-
金属端子的镀层厚度：
-
金（Gold）：厚度通常在数微米（μm）到几十微米之间，具体取决于应用的要求。一般来说，金属厚度越大，其导电性能和耐腐蚀性能越好。
-
银（Silver）：类似于金，银也是一种常见的镀层材料。厚度范围可以与金相似，取决于具体应用。
-
锡（Tin）：常用于一些连接器和电子组件，锡的镀层厚度通常在几微米到数十微米之间。
-
镍（Nickel）：作为底层或中间层的镀层，通常具有较大的厚度，可以达到几十微米。
-
-
其它合金的端子镀层：
- 合金的端子可能具有特定的合金成分，其厚度标准会因合金类型而异。例如，一些含锌的合金可能用于一些应用，其厚度也会在几微米到数十微米之间。
-
行业标准：
- 不同的行业和标准组织可能规定了特定类型连接器或设备端子的镀层厚度标准。这些标准可以根据国际电工委员会（IEC）、美国电气和电子工程师协会（IEEE）等组织发布。
实际上，很多厂家通常会遵循特定的行业标准或客户要求来确定端子镀层的厚度。如果你有特定的应用或行业需求，建议查阅相关的行业标准或相关型号的PDF文档。
端子镀层厚度测量和计算公式
端子镀层厚度的测量通常使用专业的仪器和技术，其中最常见的方法之一是利用非破坏性的厚度测量工具，如电子厚度计。下面是一些常见的测量方法和计算公式：
-
电子厚度计测量：一般用于测量金属或合金表面的厚度。它使用电磁感应原理，通过发送电磁波并测量反射波的特性来确定镀层的厚度。这是一种非破坏性的测量方法。
-
X射线荧光法：另一种用于测量金属表面厚度的方法。它利用X射线照射样品表面，然后通过测量荧光辐射的能量来确定镀层厚度。
-
显微测量法：该方法涉及使用显微镜观察截面，并通过测量镀层和基材之间的边界来确定厚度。这种方法通常需要在实验室环境中进行。
-
计算公式：镀层厚度的计算通常涉及知道基材的几何形状以及镀层的密度。一种常见的计算公式是：镀层厚度=镀层的质量/（镀层的密度×基材的面积）。其中，镀层的密度是指镀层材料的密度，质量可以通过称重或其他方法获取，基材的面积是指镀层覆盖的表面积。
端子镀层厚度有哪些影响
端子镀层的厚度对电子设备和连接器的性能有着重要的影响，具体影响因素包括导电性能、耐腐蚀性、连接稳定性和成本等。以下是一些主要的影响：
-
导电性能： 镀层的厚度直接影响端子的导电性能。一般来说，厚度较大的镀层通常具有更好的导电性，因为金属层的电导率较高。这对于要求高导电性的应用非常重要，如在高频信号传输中。
-
耐腐蚀性： 镀层的主要目的之一是提供端子表面的保护，防止金属受到氧化、腐蚀等环境影响。较大厚度的镀层通常意味着更强的防腐蚀性能，增加了端子在湿度、化学物质等腐蚀环境下的寿命。
-
连接稳定性： 端子的连接稳定性与镀层的良好性能直接相关。厚度适当的镀层可以确保连接的牢固性和稳定性，减少连接时可能出现的接触问题，提高连接的可靠性。
-
成本： 镀层的厚度对成本也有一定影响。通常而言，厚度较大的镀层会增加生产成本，因为需要更多的镀液和更长的处理时间。因此，在制造过程中需要权衡镀层厚度和成本之间的关系。
-
应用需求： 不同的应用可能对端子的性能有不同的要求。一些高频应用可能需要较薄的镀层以避免信号损失，而一些恶劣环境下的应用可能需要更厚的镀层以确保端子的稳定性和耐腐蚀性。
总体而言，端子镀层的厚度选择需要根据具体的应用需求和制造标准进行权衡，以满足性能要求并在成本范围内实现最佳效果。
