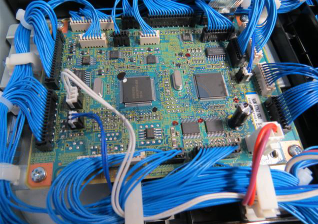

电路板连接器是一种电子元件,用于连接电路板上的电子器件、电缆或其他电路板。这些连接器允许电子设备的各个组件之间进行电气连接,并且在需要时能够方便地断开连接。电路板连接器的作用类似于插头和插座,它们提供了一种方便而可靠的方式,使电子系统中的不同模块或组件能够进行电气连接。
这些连接器在电子设备中广泛应用,从小型电子设备(如手机)到大型系统(如计算机、通信设备)都会使用各种类型的连接器。选择适当的连接器取决于特定应用的要求,例如连接器的电气特性、尺寸、可靠性和环境要求等。
电路板连接器符号
在电路图中,电路板连接器的符号通常由标准化的图形符号表示。以下是常见的一些电路板连接器类型的符号:可供参考:
-
插座连接器(Socket Connector):
-
符号:通常用一个矩形表示,内部有多个小方框,表示插针的位置。
-
示例:[ ][][][][]
-
引脚连接器(Pin Header Connector):
-
符号:类似插座连接器,但通常只画出引脚的位置。
-
示例: 1xN表示单行N个引脚的连接器,2xM表示双行M个引脚的连接器。
-

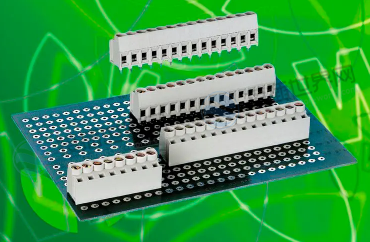

端子块连接器(Terminal Block Connector):
-
符号:一个长方形,内部可能包含多个连接点,表示端子的位置。
-
示例:[ | | | ]
-
弹簧夹(Spring Clamp Connector):
-
符号:一个矩形,内部可能有一个箭头或斜线,表示弹簧夹的夹紧作用。
-
示例:[ --> ]
-
圆形连接器(Circular Connector):
-
符号:一个圆圈,内部可能有几个小点或线,表示连接器的接口。
-
示例:○
当然,以上这些只是一些基本的示例,实际上,电路图符号可能会因制图标准而有所不同。在设计电路图时,最好参考使用的电气图符号标准,例如IEEE(美国电气和电子工程师协会)标准或IEC(国际电工委员会)标准。
电路板连接器烧断原因分析
电路板连接器烧断可能有多种原因,其中一些常见的包括:
-
连接器可能设计用于特定电流范围,如果电流超过其额定容量,连接器可能会过热并烧断。这可能是由于电路设计错误、短路、或者外部负载超出规格造成的。
-
长时间工作或者环境温度过高可能导致连接器过热。连接器可能无法散热,尤其是在高功率应用中,导致连接器烧断。
-
不良接触可能导致连接器连接阻抗升高,产生局部过热。这可能是由于腐蚀、氧化、或者不正确的连接引起的。
-
连接器本身的制造缺陷或者材料问题可能导致连接器过热并最终烧断。
-
在高振动或机械应力环境中,连接器可能松动,导致连接阻抗升高,产生过热。
-
高湿度、腐蚀性环境或者化学物质的影响可能损害连接器的性能,导致连接器烧断。
-
错误插拔、连接错误或者连接器的不当使用都可能导致连接器烧断。
电路板连接器放大干扰因素
电路板连接器在一些情况下可能会放大干扰,这种干扰通常被称为电磁干扰(EMI)或射频干扰(RFI)。以下是一些可能导致电路板连接器放大干扰的原因:
-
设计不当:连接器的设计可能未考虑到足够的屏蔽和过滤,使其更容易受到外部电磁场的影响,从而导致干扰的传播。
-
信号线与电源线干扰:当信号线和电源线共用相同的连接器时,它们之间可能会相互干扰,特别是在高频或射频情况下。
-
地线问题:不良的地线设计或连接可能导致地线回路不稳定,使得电磁噪声更容易传播到其他部分。
-
信号线长度:过长的信号线可能成为天线,引发电磁波辐射或吸收外部干扰。
-
不合适的材料:使用电磁屏蔽效果较差的材料制造连接器可能使其更容易受到外部干扰的影响。
-
高频信号传输 在高频范围内,连接器可能会表现出传输线特性,如阻抗不匹配、反射和耦合,从而引入额外的干扰。
-
连接器插拔:在连接器插拔的过程中,可能会引入瞬态信号和电流,从而增加干扰。
为了减小电路板连接器对干扰的敏感性,可以采取以下一些措施:
-
使用具有良好屏蔽特性的连接器。
-
在电路板设计中采用适当的屏蔽和滤波技术。
-
确保良好的地线设计和连接。
-
避免信号线过长,特别是在高频或射频应用中。
-
选择合适的材料,具备良好的电磁兼容性。
-
在高频应用中考虑阻抗匹配和传输线特性。
