UHF连接器：SO239和PL259规格参数及连接说明

UHF连接器有时也称为Ampheno（安费诺）同轴连接器，由Ampheno公司的设计师于20世纪30年代设计，用作无线电行业的射频连接器。

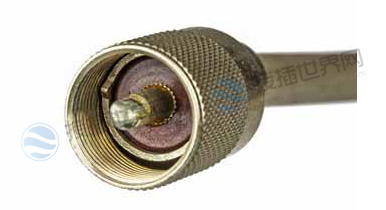

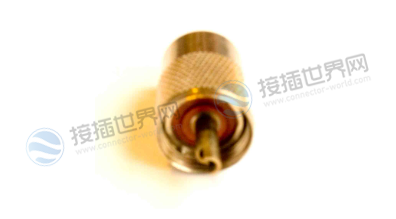

UHF连接器最初旨在用作雷达设备的视频连接器，但后来用于各种射频应用。插头可以称为PL259同轴连接器，而插座可以称为SO239连接器。这些是它们的原始军用零件号。

基本UHF连接器规格参数

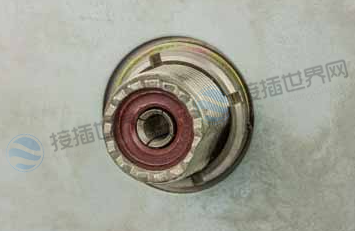

UHF射频同轴连接器具有螺纹耦合，这可以防止它们被意外移除。它还使它们能够充分拧紧，从而在两半之间形成良好的低电阻连接。UHF连接器的螺纹为5/8英寸24TPI UNEF标准。还需要注意的是，SO-239上的中心导体插孔也可以接受香蕉插头，这对于某些需要访问的测试应用程序非常有用。

PL259射频连接器有两种尺寸：适用于粗同轴电缆和细同轴电缆。通常情况下，较大尺寸的PL259版本将与RG-8/U或RG-9/U一起使用，而较小的版本更适合包括RG-58/U在内的电缆。基本连接器保持不变，但电缆入口区域针对相关类型的同轴电缆进行了修改。细同轴电缆通常用于短距离布线或“贴片”引线，但不用于长距离布线，因为较细的电缆比较粗的电缆具有更高的损耗。

当需要细同轴电缆时，PL259插头通常与“减速器”一起使用，以将插头中的大电缆入口孔安装到细电缆上。更有趣的是，术语“PL259”最初还指的是一种特定的机械设计。

UHF连接器功率处理

与其它较小的连接器相比，UHF连接器的大尺寸意味着连接器可以处理合理的功率水平。优质UHF连接器可以处理超过一千瓦的峰值功率水平，它们具有指定的500伏峰值承受能力，并且实际上它们可以承受更多。

UHF连接器是大多数业余无线电设备的标准配置，并且可以在能够提供1.5kW及以上功率的放大器上找到，这表明了它们的能力是有多强悍。

众所周知，电压限制通常由中心和屏蔽之间的气隙控制，该气隙足够大以承受相当大的电压。就导致功率限制的热效应而言，通常发现中心销较大并且不会过度加热 。一般来说，所使用的电缆构成了主要的功率限制因素。

UHF连接器限制

尽管UHF连接器、PL259和SO239变体在行业内被广泛应用，但它们并未在所有领域使用。UHF连接器的缺点是它在整个电缆长度上具有非恒定阻抗。这限制了它们作为射频连接器的使用频率，绝对最大为300MHz。

主要的阻抗不连续性发生在母连接器而不是公连接器中。一个带适当护罩的SO239连接器在大约半英寸或13毫米的长度上可以看到大约35Ω的阻抗。这种变化可以通过在母引脚区域使用蜂窝电介质来减少。

UHF连接器的绝对最大频率为300MHz，但在100MHz 以上的频率下使用它们时应小心。低成本、因此质量低劣的版本经常被出售，并且这些版本使用劣质和更便宜的材料。这些连接器可以与按一定价格制造的CB设备一起出售，并且它们的性能通常适合最大30MHz的频率。即使对于高质量版本，300MHz也可能太高了。

焊接和安装UHF连接器

焊接原始样式PL259 UHF连接器并不总是那么容易。有必要确切地知道该怎么做才能确保建立可靠的连接。如果连接器制作不当，则可能会出现开路或短路。

所需的工具非常简单，大多数家庭、大学或公司研讨会都可以使用：

• 剥开电缆的工具 - 在没有用于此目的的特殊工具的情况下，通常最好使用锋利的刀（但使用时要非常小心）。
• 烙铁和焊锡。
• 一把钳子，用于固定正在加工的物品。
• 用来固定工作的虎钳是一个明显的优势。
• 一把钢丝钳。

注意：连接器在焊接时会变得非常热，并会保留一段时间，因此在焊接后处理连接器时要小心。

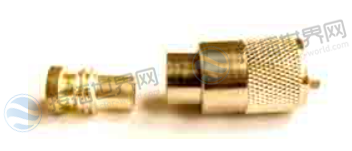

PL259的安装可以通过几个简单的阶段进行：

1. 将连接到PL259的电缆外护套剥去约35毫米（1.5英寸）。执行此操作时请小心，不要切入外部导电编织层，从而损坏各个铜绞线。
2. 将约13毫米（0.5英寸）的铜编织层或屏蔽层保留在适当位置，然后移除约13毫米（0.5英寸）的塑料芯。
3. 对同轴电缆的裸露中央铜芯进行镀锡，以确保铜上有薄而均匀的焊料覆盖。这必须相对较快地完成，否则同轴电缆的外导体和内导体之间的电介质间距将会熔化。
4. 电缆冷却后，用螺钉将PL259插头的内部部分滑过电缆，直到铜芯出现在中心销的末端。修剪后的屏蔽层将被困在核心和PL259内部之间。同轴电缆的外护套或覆盖物或覆盖物将确保紧密配合，然后可以使用锋利的刀去除任何突出的屏蔽层。
5. 拿起烙铁加热PL259的中心引脚和电缆芯，添加焊料以填充磁芯和插头之间的空隙。
6. 连接器冷却后，修剪掉所有突出的芯线，然后将其拧回PL259的外壳上。

另外，现在有更先进的连接器设计，它们更容易组装，并且有多种选择，感兴趣的小伙伴可以找一些资料看看。

选择和使用PL259连接器注意事项

连接器坚固耐用，好的连接器能够承受高功率水平。因此，它们是满足许多射频天线和其它同轴连接要求的理想连接器。

为了确保最佳性能，以下是有关选择和使用PL259连接器的一些提示和技巧：

• 不要对VHF及以上使用镀镍连接器：   随着频率上升，关键问题之一是集肤效应。镍的磁性意味着趋肤效应更加明显，因此会增加损耗并降低功率处理能力。因此，明智的做法是避免在高频或高功率应用中使用镀镍连接器。
• 金色的中心引脚并不闪亮：   连接器的中心引脚通常会限制连接器的功率处理能力。金显然是一种很好的金属，因为它具有高导电性。然而，当它被电镀到连接器上时，基底金属的吸收意味着黄金具有轻微的哑光效果，而不是闪亮的效果。看起来金色但看起来有光泽的连接器是金色金属，但不是黄金本身。黄金只会出现在更昂贵的连接器上。
• 需要性能的地方不要买便宜的：   对于连接器来说，“一分钱一分货”这句老话非常正确。有很多便宜的PL259和SO239连接器可供选择。但是它们的性能会很差。有必要购买来自信誉良好的制造商的优质连接器可以获得所需的性能。
• 切记将连接器完全拧紧：   为确保PL259连接器正确插接，必须确保其完全拧紧，否则两个配合面之间会存在阻力，从而引入损耗。不要拧得太紧，但要确保达到所需的扭矩。

关于UHF适配器

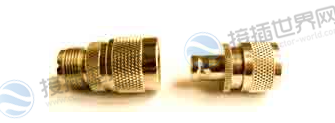

除了基本的SO239和PL259 UHF连接器外，目前还有各种适配器。其中包括T形件和系列间适配器，使不同类型的连接器能够通过适配器连接在一起。

UHF至BNC（以及BNC至UHF连接器）变体可能是最常见的。虽然它们的性能无法达到其他更昂贵的射频连接器的水平，但它们对于许多应用来说仍然是非常有用的射频连接器。

小结

总的来说，UHF连接器、PL259和SO239配合部分都工作良好，前提是使用优质版本，并且最高质量版本的工作频率保持在约500MHz以下，而劣质类型的工作频率则远低于此。
