u型端子压线钳使用方法

作者:小编-林清悦来源:网络浏览量:2920时间:2023-09-18 16:20:00

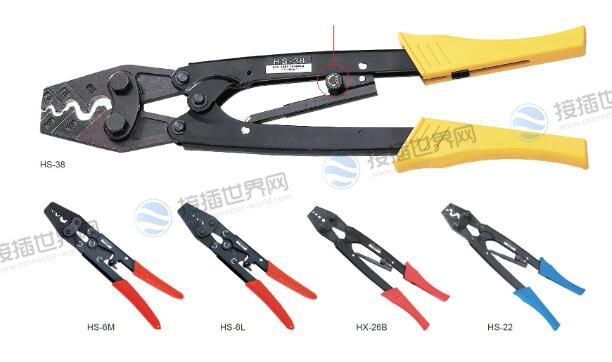

压线钳是一种专用工具,用于在电气连接中压接U型端子的导线。下面是关于如何正确使用压线钳的详细介绍。


1.选择合适的压线钳:

根据所需压接的U型端子规格和导线尺寸选择合适的压线钳。不同规格的端子和导线需要对应不同大小的压线钳。

2.检查压线钳的状态:

在使用前检查压线钳的状态,确保其完好无损。检查切割部分是否锋利,压接部位是否平整,弹簧是否正常。

3.准备工作:

清洁工作区域,确保操作台面整洁干净。

确保使用的U型端子和导线符合要求,并已完成导线剥离和整理工作。

4.握持压线钳:

将压线钳握持住,确保手柄和手指处于舒适的位置。牢牢握持住钳子,以确保稳定和精确的操作。

5.放置U型端子和导线:

将预先准备好的U型端子插入压线钳压接槽中,确保端子与钳子的压接槽完全吻合。

将导线插入U型端子,并确保导线位于正确的位置,完全进入端子开口内部。

6.压接操作:

将U型端子和导线放置在钳子的正确位置。确保导线和端子之间的接触面是平整的。

用适当的力量闭合压线钳,使其压紧U型端子和导线之间的连接。应根据端子和导线的规格、材质和厂家指南来掌握力度。

在压接过程中,应注意力量的适度,过大的压力可能会损坏导线或端子,过小的压力则可能导致不牢固的连接。

7.检查连接质量:

完成压接后,检查连接部位是否牢固。轻轻拽动导线和U型端子,确认它们没有松动。

使用万用表或连续性测试器,检查连接部位的电导是否正常。确保没有导线间的短路或开路现象。

8.清理工作:

完成压接后,清理工作区域,将不再需要的材料和工具整理好。

以上步骤仅供参考,实际操作中应根据具体情况进行调整和遵循厂家提供的操作指南。正确使用压线钳和合理操作可以确保连接质量和安全性。如果对操作不确定,建议咨询专业人士或参考厂家提供的指导。
