泰科2394145-2是一款TE连接器，属于公端子护套类型，用于线到板或线到线应用。白色壳体设计，单行双位结构，中心间距1.8mm，支持60V标称电压。工作温度范围-40至105°C，适合恶劣环境下的稳定运行，采用压接端接和180°出线角度，电缆自由悬挂安装，适用于工业自动化、设备线束等高可靠性场景。
一、2394145-2中文手册
| 分类 | 详情 |
|---|---|

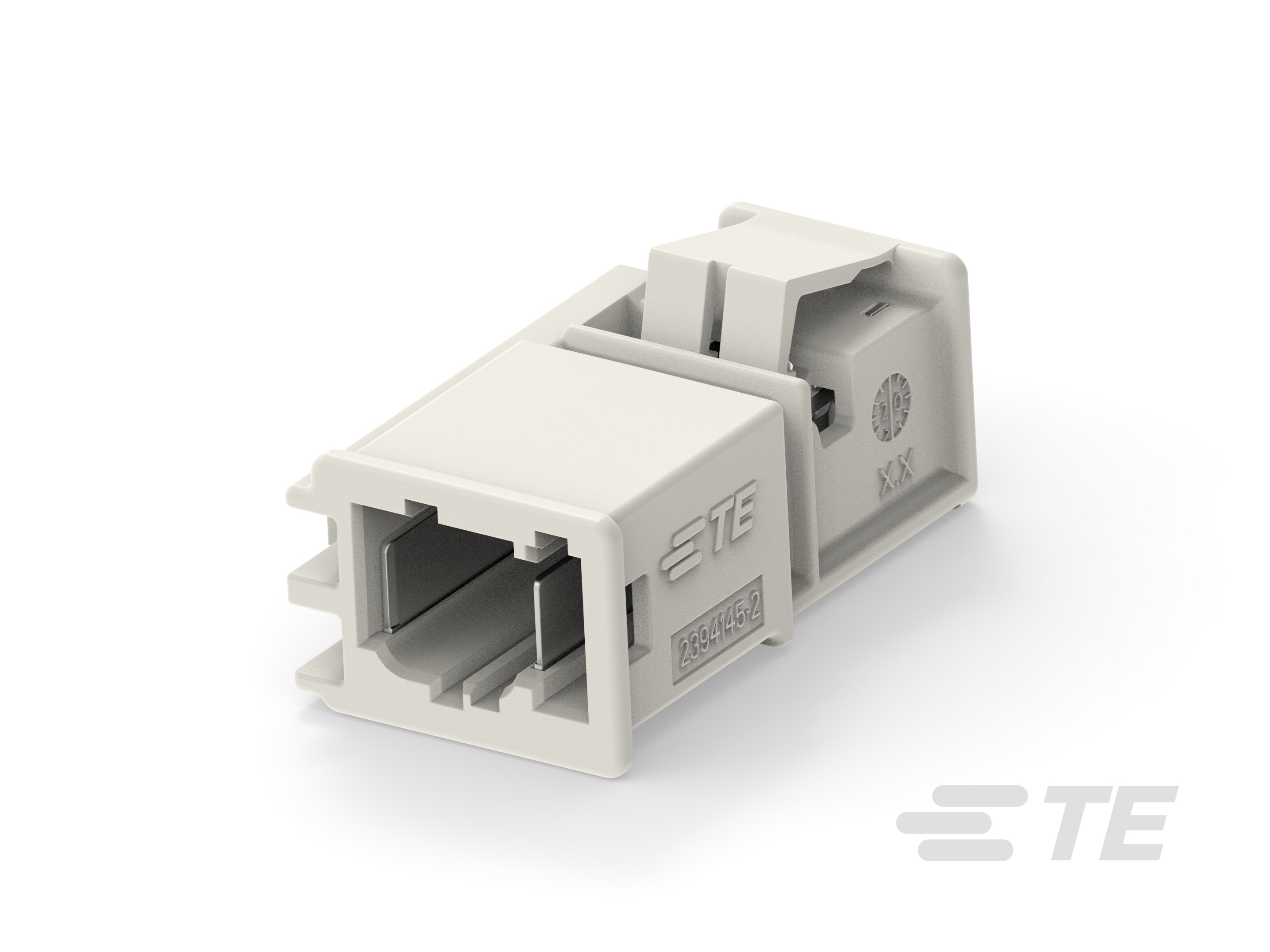

| 产品图 |  |
| 产品型号 | 2394145-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 线到板 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 中心线（间距） | 1.8mm[.07in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2394145-2现货 |
| 原厂手册 | 2394145-2数据手册.PDF |
二、2394145-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2302451-1 |  |
| 更多配套型号查询 | 2394145-2配套型号大全 |
三、2394145-2适用领域
泰科2394145-2连接器凭借其精密键控设计、宽泛温度适应性及灵活连接方式，广泛应用于以下领域：
1. 工业自动化与控制系统：键控代码B机制有效防止误插，180°出线设计简化设备布线，压接线缆端接确保高可靠性。工作温度范围宽达-40°C至105°C，适配工厂、机床等高振动、多尘环境，支撑传感器与控制系统的稳定信号传输。
2. 汽车电子设备：线到线/线到板连接方式结合自由悬挂安装，灵活适配车载ECU、线束接口等紧凑空间需求。键控代码B保障端子精确对准（0.5mm宽度），压接端接和60V电压架构确保刹车系统、仪表板等关键组件的信号完整性。
3. 可再生能源系统：工作温度极值（-40°C至105°C）适应极端户外气候，自由悬挂安装支持太阳能逆变器或风力发电机组的紧凑电缆布局。白色壳体便于现场维护时快速定位，压接端接提供防震动和长期连接可靠性。
4. 医疗仪器内部连接：2位单行布局（1.8mm间距）优化空间利用率，简单结构简化消毒与维护流程。宽温性能（覆盖-40°C至105°C）保障诊断设备或便携式仪器在无菌环境中的电信号稳定传输。
5. 通信与数据传输设备：线到线/线到板灵活性支持路由器、交换机内部低电压（60V）信号传输，高密度端子设计平衡连接效率与抗干扰能力。键控代码B与压接端接机制共同保障数据传输精度。
该连接器通过键控对准、宽温稳定性和自由悬挂安装，实现恶劣环境中的可靠高效连接，白色外壳进一步提升工业与医疗场景的可识别性。
四、2394145-2常见问题与解决方案
1. 电缆安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，在振动或外力牵引下易导致连接器位移或脱落。
方案：在电缆出线端安装应力消除附件（如尼龙卡扣或编织网管绑带），优化线束路径避免单点受力，必要时增设支撑支架分散机械应力。
2. 端子接触电阻异常
问题：公端子压接高度超出±0.2mm公差范围，或暴露于高湿环境引起氧化，导致接触电阻增大。
方案：使用校准后的压接工具确保压接高度符合±0.2~0.5mm规范，定期用无水乙醇清洁端子触点，在潮湿环境（湿度＞60%RH）建议涂抹抗氧化剂。
3. 外壳结构完整性风险
问题：尼龙材质外壳在持续＞105°C高温环境下可能出现软化变形（产品耐受上限为105°C），强酸/碱介质可能加速材料老化。
方案：严格控制工作温度≤105°C，腐蚀性场景改用金属壳体版本，每6个月进行外壳龟裂检查。
4. 键控对接失败
问题：键控代码B未与匹配公端对准（如插入代码A/C型号），或端子排列顺序错误引发物理干涉。
方案：安装前双重核验连接器键控代码标识"B"及1.8mm间距端子序列，使用导向柱辅助工具实现精准插合。
5. 热循环应力损伤
问题：频繁温度跃变（-40°C↔105°C）导致壳体与端子热膨胀系数差异，长期可能引发微裂纹。
方案：在温度骤变场景中预留线缆弯曲缓冲区，优先选用镀镍端子提升抗疲劳性，每500次插拔循环后做导通测试。
