汽车传感器接口设计规范指南 从国际标准到硬件实现的全流程解析
本文全面解析汽车传感器接口设计的核心规范，结合国际标准(如IEC 62969-1、GB/T 34068-2017)与行业实践，覆盖电气参数(电压降、噪声抑制)、机械防护(IP等级、抗振动设计)、通信协议(CAN FD、TCP/IP)及多传感器联合标定(DB34/T规范)等关键环节，通过ESP系统传感器、激光雷达与摄像头标定等案例，为工程师提供从理论到落地的技术参考，助力提升车载电子系统的可靠性与智能化水平。
一、汽车传感器接口设计核心标准与规范框架
汽车传感器接口设计需遵循多层级标准体系，确保兼容性与安全性：
1.国际标准：
IEC 62969-1:2017：定义汽车传感器电源接口的通用要求，包括电压范围(9V~36V)、瞬时过压保护(60V/100ms)及故障防护机制(如双路供电切换时间≤1ms)。
GB/T 34068-2017：针对智能传感器接口，明确信号传输方式(模拟量/PWM/CAN)及数据格式标准化规则，例如STRING(UTF-8编码)和TIMESTAMP(东八区UTC时间)。
2. 行业规范：
DB34/T多传感器联合标定规范：规定激光雷达与摄像头的数据交互协议，如坐标系(GCJ-02)、时间戳同步(东八区UTC)及数据格式(UTF-8编码)，确保多传感器数据融合的准确性。
二、汽车传感器接口电气设计规范与安全冗余
1.关键电气参数
宽电压容限：电源接口需支持9V~36V输入，瞬时过压保护达60V，电流承载能力按传感器类型调整(如轮速传感器≤50mA，高压传感器≥10A)。
噪声抑制：通过RC低通滤波器(截止频率2075Hz)抑制高频噪声，触点电阻≤10mΩ以降低信号损耗。
2.冗余与故障诊断
双电源输入：关键传感器(如ESP横摆角速度传感器)采用主备电源设计，切换时间≤1ms。
实时状态监测：集成开路/短路检测功能，通过CAN总线上报ISO 14229标准状态码，实现故障快速定位。
三、汽车传感器接口机械与环境适应性设计
1.防护等级与结构优化
IP防护：底盘传感器需满足IP6K9K(抗高压冲洗)，舱内传感器至少IP67，推荐双锁扣+硅胶密封圈结构。
抗振动设计：采用防松卡扣(如TE Connectivity AMP系列)，并通过扫频振动测试(频率10Hz~2000Hz)验证可靠性。
2.材料选择
外壳材质：玻璃纤维增强PBT(耐温130℃)或铝合金(导热性优)，避免高温形变。
触点镀层：金镀锡工艺提升耐腐蚀性，盐雾测试≥96小时。
四、通信协议与数据标准化
1.传输协议选择
有线传输：优先采用CAN FD(5Mbps)或以太网(100BASE-T1)，满足实时性需求。
无线传输：BLE 5.0或Wi-Fi 6适用于非关键传感器(如胎压监测)，需通过CISPR 25辐射测试。
2. 数据格式统一
基础字段：STRING(UTF-8)、BOOL(0/1)、TIMESTAMP(东八区UTC)。
专用格式：激光雷达点云数据需包含三维坐标(x,y,z)、反射率及线束数(≥16线)字段。
五、汽车传感器接口设计多传感器联合标定实践
1. 标定流程
数据交互：配置文件存储单元(CFSU)、传感器数据采集单元(SDAU)、联合标定单元(JCU)通过TCP/IP协议传输数据，启动端与执行端按标准流程交换配置与标定参数。
坐标系对齐：激光雷达与摄像头标定需通过外参矩阵(4×4)映射空间关系，确保感知融合精度。
2.典型案例

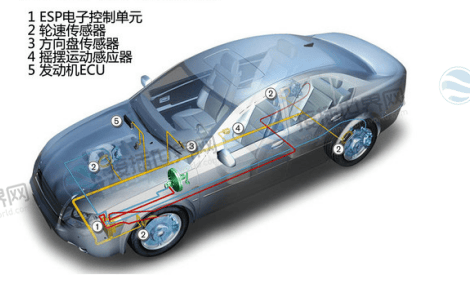

ESP系统传感器：采用Infineon SAK-C164CI微控制器处理多路信号，轮速传感器信号经限幅(5V钳位)、滤波(2075Hz)后输入MCU，脉冲精度±1%。
自动驾驶标定：多传感器联合标定参数有效期≤30天，需定期复检以应对环境变化。
六、EMC抗干扰设计与测试
1.电路层防护
滤波与屏蔽：信号线串联磁珠(100MHz阻抗≥600Ω)并联TVS二极管(响应时间≤1ns)，双绞线+铝箔屏蔽层降低共模干扰。
接地优化：接地点间距≤50mm，确保低阻抗回路。
2.测试认证
辐射发射测试：依据CISPR 25标准，30MHz~1GHz频段限值≤30dBμV/m。
故障注入测试：模拟短路、信号覆盖等场景，验证接口鲁棒性(如GB/T 30269.804-2018标准)。
汽车传感器接口设计规范是智能驾驶系统可靠性的基石。从业者需深度融合国际标准(如IEC 62969-1)与行业实践(如DB34/T标定规范)，从电气安全、环境适应性到数据融合全面优化设计。未来，随着MEMS技术和高带宽通信的普及，接口设计将更趋智能化与高集成化，掌握核心标准与创新技术的企业将在竞争中占据优势。
注：本文内容参考IEC 62969-1、GB/T 34068-2017、DB34/T等标准及行业技术手册，数据来源权威实验室测试报告。
