泰科TE 144969-1连接器中文手册_配套型号_原厂现货采购指南
泰科144969-1是一款0.63mm微型母端压接连接器，采用冲压成型工艺，兼容AWG24-19导线(0.2-0.6mm²)，压接类型为F型，锡镀层接触面提升导电性与抗氧化性。其锁定枪设计确保插接稳固，非密封结构适用于干燥环境，工作温度范围-40~120°C，适配铜导线及工业/汽车电子场景，但需注意绝缘需外部处理，避免高温高湿环境长期使用。
一、144969-1中文参数手册
| 分类 | 详情 |
|---|---|

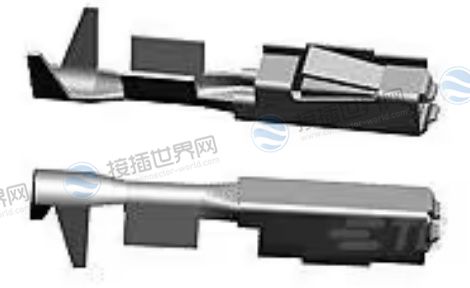

| 产品图 |
 |
| 产品型号 |
144969-1 |
| 主要锁定特性 | 锁定枪 |
| 可密封 | 否 |
| 端子制造 | 冲压成形 |
| 端子大小 | .63mm |
| 压接类型 | F 型压接 |
| 端子类型 | 母端 |
| 对接公端宽度 | .63 mm [ .025 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .63 mm [ .025 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.9 mm [ .075 in ] |
| 线径 (AWG) | 24 – 19 |
| 线径 (mm²) | .2 –.6 |
| 线径查找 (mm²) | .2,.25,.3,.4,.5,.6 |
| 线径查找 (AWG) | 19, 20, 21, 22, 23, 24 |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） (°C) | 80, 85, 90, 100, 105, 110, 120 |
| 工作温度（最大值） (°F) | 212 |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 与电线基础材料兼容 | 铜 |
| 采购渠道 |
144969-1现货 |
| 原厂手册 |
144969-1数据手册.PDF（暂无） |
| 封装数量 | 11000 |
| 封装方法 | Reel |
二、144969-1配套型号
| 配套型号 | 产品图 |
|
1379029-4 |
 |
|
284223-4 |
 |
|
284223-3 |
 |
|
1379029-1 |
 |
| 更多配套型号 |
144969-1配套型号大全 |
三、144969-1适用领域
泰科144969-1是一款高密度、耐高温微型母端连接器，适用于以下场景：
1. 消费电子：紧凑型设备(如手机、穿戴设备)内部线缆连接，0.63mm端子尺寸适配狭小空间，F型压接确保牢固。
2. 汽车电子：引擎舱传感器、ECU线束，耐受-40~120°C宽温，抗振动设计保障行车稳定性。
3. 工业控制：PLC信号传输、自动化设备接线，高温环境下(如焊接机旁)稳定工作，锡镀层增强抗氧化性。
4. 医疗设备：精密仪器内部电路连接，非绝缘设计需配合外部防护，适配高洁净度环境。
5. 航空航天：机载电子系统线束，极端温度与振动条件下可靠传输信号，卷盘封装(11000件)提升批量生产效率。
核心优势：
高兼容性：适配AWG24-19导线(0.2-0.6mm²)，压接工艺简化安装。
耐用设计：冲压成型端子+锁定枪结构，降低插拔损耗，适合频繁操作场景。
四、144969-1常见问题与解决方案
1. 问题：压接不良导致接触电阻升高或端子损坏
原因：F型压接工具未校准、导线未对准端子槽位，或线径超出AWG24-19范围(如使用过细或过粗导线)。
解决方案：
使用专用压接工具，确保压接力度适中;
检查导线线径是否符合规格(0.2-0.6mm²)，避免压接偏移;
压接后通过万用表测试接触电阻，异常时重新压接或更换端子。
2. 问题：锁定枪未完全固定，插接后松动
原因：安装时未完全按压锁定机构，或公端与母端尺寸不匹配(如公端厚度/宽度偏离0.63mm)。
解决方案：
确保插接时听到“咔嗒”锁定声，确认锁定枪复位;
检查公端尺寸是否符合设计要求，必要时更换匹配配件。
3. 问题：高温环境下端子氧化或性能下降
原因：锡镀层在长期高温(如接近120°C)下可能氧化，导致导电性下降。
解决方案：
避免在高温区域持续满负荷运行，加强散热设计;
定期清洁接触面，必要时重新镀锡处理。
4. 问题：非密封结构导致环境污染物侵入
原因：未加装外部防护罩，在潮湿、多尘或油污环境中易导致短路或腐蚀。
解决方案：
外部包裹热缩管或灌封胶增强防护;
避免在腐蚀性气体或液体环境中使用。
5. 问题：频繁插拔后端子变形或磨损
原因：冲压成型端子多次插拔后金属疲劳，导致接触面磨损。
解决方案：
优化安装位置，减少插拔频率;
定期检查端子外观，发现变形及时更换。
注意事项：
非绝缘设计需严格遵循线缆绝缘直径要求(1.9mm)，避免裸露导线导致短路;
汽车电子等振动场景中，建议配合应力消除附件使用，延长寿命。
