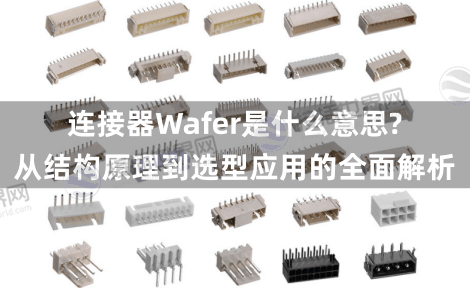

连接器Wafer是什么意思?从结构原理到选型应用的全面解析
Wafer连接器是线对板连接器的核心组件，由金属端子和塑料基座构成，实现导线与PCB板的可靠连接，Wafer连接器作为线对板连接的关键部件，以其高密度、轻量化特性广泛应用于汽车、通信等领域，接插世界网将结合结构拆解、型号对比及实际案例，系统阐述Wafer连接器的技术原理与应用逻辑。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、Wafer连接器的本质：功能与结构定义
Wafer连接器是线对板连接器的核心组成部分，其核心功能是在电路之间起到阻断或隔离电路的通信桥梁作用，使电流流动，从而使电路能够达到预期的效果。它与Header(插头座)共同构成完整的连接器系统。
核心结构组件：
1. 绝缘基座：
通常由耐高温塑料(如PA66、LCP)制成，提供端子固定与电气隔离。
2. 金属端子：
采用铜合金镀金/镀锡处理，负责导电传输，接触部设计影响插拔寿命与电阻稳定性。
3. 锁扣机构：
部分型号配备机械锁扣(如W-Latch设计)，防止振动松脱。

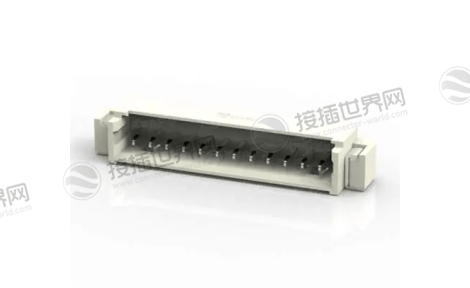

与仅含塑胶件的Housing(胶壳)不同，Wafer是金属端子和塑料基座的组装体，直接与PCB板焊接。
二、技术特性：高密度与可靠性的平衡设计
1. 空间优化：
间距可小至0.8mm，支持在有限空间内实现多引脚连接(如60芯以上)，比传统连接器体积减少40%。
2. 电气性能：
接触电阻稳定在1–20mΩ，额定电流覆盖1A–30A(视端子尺寸而定)。
3. 环境适应性：
耐温范围：-40℃~125℃(高温型号可达150℃)。
防护等级：部分支持IP67，满足汽车发动机舱防尘防水需求。
三、分类体系：按间距、排数与应用场景划分
Wafer连接器可根据不同维度进行分类：
| 分类维度 | 具体类型 | 典型应用场景 |
|---|---|---|
| 间距规格 | 0.8mm/1.25mm(小间距)、2.54mm/3.96mm(标准间距) | 智能手机主板、工业传感器 |
| 排数结构 | 单排、双排(如2×15Pin)、多排堆叠 | 车载娱乐系统、电源模块 |
| 功能特性 | 带锁扣型、防水型、免焊接IDC型 | 户外设备、电池包高压连接 |
例如，福轩科技的Pitch 1.0系列Wafer用于无人机飞控板，而Molex Mini-Fit Jr.系列(间距4.2mm)则适配服务器电源。
四、选型指南：关键参数与常见误区
选型核心参数：
电流容量：
根据负载电流选择端子截面积(如5A应用需≥0.5mm²导线)。
振动耐受：
汽车电子需满足USCAR-2振动标准，优先选用带二次锁扣(CPA)型号。
焊接方式：
SMT型适合自动化生产，DIP型便于维修。
常见误区规避：
误区1：
将Wafer间距与Header间距混配(如1.25mm Wafer配2.0mm Header导致插拔损坏)。
误区2：
忽略高温场景下的材料蠕变(未选用LCP材质基座导致端子偏移)。
五、应用场景案例解析

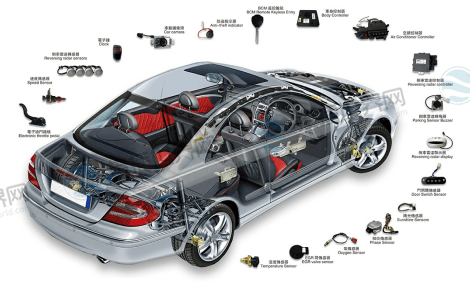

1. 汽车电子：
传感器连接：Wafer封装于ECU内部，传输转速、温度信号;
电池管理系统：双排Wafer连接采样线，要求阻燃等级UL94 V-0。
2. 消费电子：
智能手机：0.8mm间距Wafer连接显示屏与主板;
物联网设备：防水Wafer用于智能手表心率传感器。

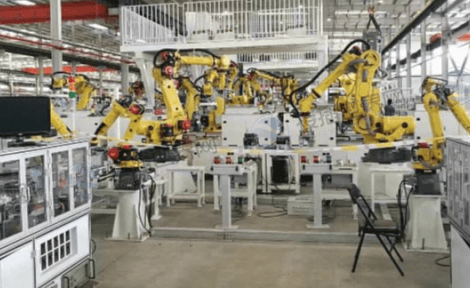

3. 工业控制：
PLC模块：带金属外壳的Wafer增强电磁屏蔽性;
机器人关节：高插拔次数(≥500次)型号确保长期可靠性。
Wafer连接器作为电子设备中的“隐形桥梁”，其选型直接影响系统可靠性，随着5G、电动汽车等技术发展，未来Wafer将进一步向高频化(支持10GHz+传输)、高温化(耐150℃以上)及智能化(集成温度传感器)演进，建议工程师在选型时兼顾电气参数、环境应力与成本因素，并参考IEC 61076-2-101等标准进行验证，以充分发挥这一组件的技术潜力。
