DJ7021系列连接器手册分享 型号编码到应用选型指南

DJ7021系列连接器手册系统解析其型号编码规则、电气特性、机械参数及选型要点，且详细解析DJ7021F、DJ7021A等衍生型号的差异，结合汽车传感器、线束设计等场景，提供插针配置、防水等级、电流容量等关键数据帮助工程师快速匹配硬件需求，升连接可靠性。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、型号编码规则：解码后缀含义

DJ7021系列的型号命名包含结构、尺寸、针数等关键信息，以典型型号为例：

1.基础前缀：DJ7021代表系列代码，区分于DJ7011、DJ7031等相近系列。

2.中间字母：如F表示防水型(如DJ7021F-0.8-21)，A代表改进版壳体(如DJ7021A-2.8-11)。

3.数字段含义：后缀“0.8-21”中，0.8为引脚间距(单位mm)，21对应针数(2针)或键位代码。

4.衍生型号对比表：

二、电气与机械性能边界

根据技术手册数据，该系列核心参数如下：

1. 电气特性：

接触电阻：1–20mΩ(低阻抗设计减少能耗)。

绝缘电阻：≥5000MΩ(500V DC测试条件下)。

额定电压：600V AC/850V DC(高压版本适配新能源车)。

电流容量：标准版5A，高功率版支持7.5A(如DJ7021A系列)。

2. 环境适应性：

温度范围：-40℃~+200℃(宽温设计保障发动机舱稳定性)。

密封等级：IP67以上(防水型号通过500小时盐雾测试)。

振动耐受：符合USCAR-2标准，抗振动频率10–2000Hz。

三、选型场景与误区规避

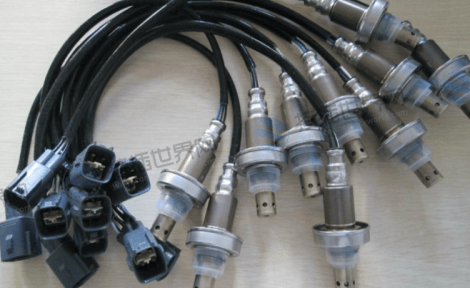

1. 汽车传感器连接(如氧传感器、转速传感器)：

优选DJ7021F-0.8-21等防水型号，引脚镀金处理防氧化。

避免误用非密封版本(如基础版DJ7021-6.3-11)，可能导致水汽侵入。

2. 电源管理电路：

高电流路径(如BMS采样线)需选用DJ7021A系列，截面≥0.5mm²。

注意引脚材质：铜合金镀锡版本阻抗更低，但镀金版本耐腐蚀性更优。

3. 常见选型误区：

间距混淆：0.8mm间距型号不可与2.8mm互换，导致PCB布局错误。

锁扣机制忽略：部分型号带CPA(连接器位置保证)结构，需匹配对应插座。

四、手册未明示的实战技巧

1. 压接工艺控制：

线缆剥线长度建议1.2–1.5mm，过短易导致接触不良。

使用压力监测工具，确保压接强度在35–50N范围内。

2. 故障预警指标：

工作温升超过40K时需检查接触电阻，可能为端子氧化前兆。

周期性插拔测试(手册要求≥500次)后，力值衰减应<15%。

五、总结

DJ7021系列连接器手册是设计阶段的重要依据，但需结合实况工况动态调整选型。

随着汽车电气化程度提升，建议在高压平台项目中优先选择镀金触点、复合密封圈型号，并利用红外热成像仪定期监测连接点温升，未来智能连接器或将集成微传感器实时反馈接触状态进一步降低故障率。
