J599系列连接器型号含义全解析：从基础代码到选型指南

J599系列连接器的型号编码涵盖壳体类型、接触件配置、键位定位等关键信息，其命名规则遵循GJB599A/B军标体系(等效美军MIL-DTL-38999)，这些字符序列精确定义了连接器的结构、材料与性能参数，接插世界网依据GJB599A/B标准，系统拆解型号命名逻辑，为选型与故障排查提供实用参考。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、型号基础结构：分段解读编码逻辑

J599连接器的型号通常按“系列号–壳体型别–表面处理–壳体号–接触件排列–接触件类别–键位”顺序组成。

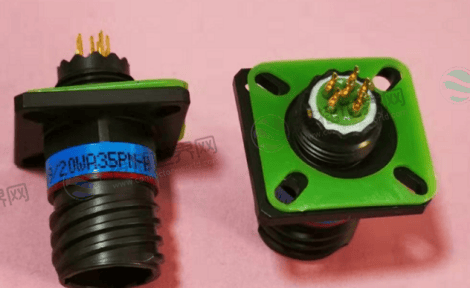

以典型型号J599/20WA35PN为例：

J599：符合国家军用标准GJB599系列的连接器总称，等效于美军标MIL-DTL-38999。

/20：壳体型别代码，代表“方盘插座”(24为带锁紧螺母插座，26为屏蔽式插头)。

W：表面处理类型，W表示镀橄榄绿色镉(F为镀镍，K为不锈钢钝化)。

A：壳体号(对应9号壳体)，字母A-J分别对应9-25号壳体，决定连接器尺寸与螺纹规格(如A号壳体配M12×1螺纹)。

35：绝缘安装板孔位排列代码，定义接触件的分布模式。

P：接触件类别，P表示插针(S为插孔，D为印制板插针)。

N：键位代码，N为标准键位，A-E为防误插定位键。

二、关键字段详解：从壳体到接触件

1. 壳体型别(如20/24/26)决定安装方式

2. 表面处理(W/F/K)影响环境适应性

W(镀橄榄绿色镉)：耐盐雾500小时，适用-65℃~175℃环境，适合常规军用装备。

F(镀镍)：耐温达200℃，但盐雾耐受仅48小时，适用于高温干燥场景。

K(不锈钢钝化)：抗腐蚀性强，常用于船舶或高湿环境。

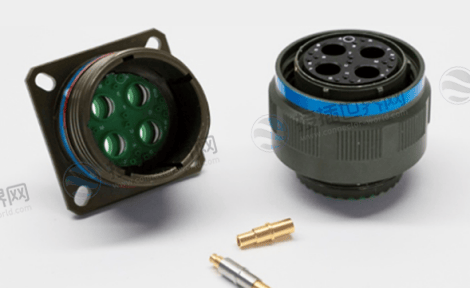

3. 接触件规格与电流容量关联

接触件号(如12、16)直接决定载流能力：

22D接触件：额定电流5A，接触电阻≤14.6mΩ;

10接触件：额定电流33A，接触电阻≤1mΩ。

高密度型号(如J599/26FH34PN)支持最多128芯接触件，需根据电流、电压需求选择插针(P)或插孔(S)配置。

三、特殊系列型号的扩展含义

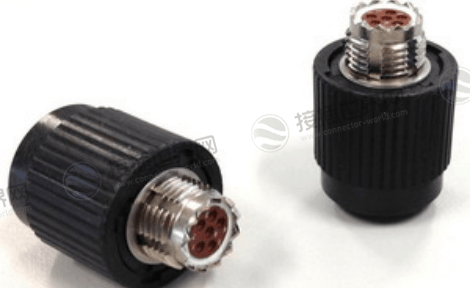

1. J599Ⅲ系列

符合GJB599A-1993系列Ⅲ标准(等效MIL-DTL-38999系列Ⅲ)，具备三头螺纹快速连接、防斜插设计是航空、航天领域的主流选择。

2. J599HR系列

在Ⅲ系列基础上强化耐振性能(冲击400g、随机振动5g²/Hz)，插头重量比不锈钢壳体轻42%专用于发动机、无人机等强振动场景。

3. J599光纤变体(如A8/A6系列)

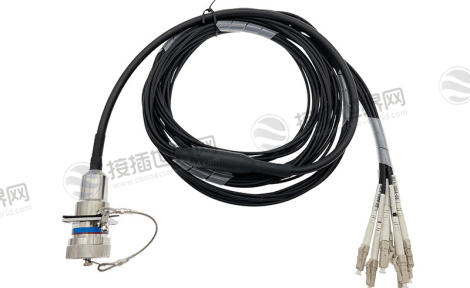

在电连接器外壳内集成光纤接触件(如ARINC 801标准的A8系列)，支持光电混装适用于高速数据传输系统。

四、选型误区与实战技巧

1. 键位混淆导致误插：

键位代码N为默认定位，若系统存在多个同型连接器，需选用A-E键位实现防误插。

2. 环境适应性误判：

船舶设备若错选F(镀镍)表面处理，易因盐雾腐蚀失效，应优先选择W或K处理。

3. 电流容量不足：

如10接触件额定电流33A，用于40A电路会导致过热，需升级接触件规格或并联使用。

五、J599系列连接器型号含义总结

J599连接器型号是一套精确的工程语言，每个字段都直接关联其结构、材料与性能指标。

随着技术演进，衍生出复合材料壳体(减重45%)、光电混装等新型号，但核心命名逻辑仍遵循军标体系。

建议工程师在选型时结合GJB599B-2012最新标准，并利用厂家提供的型号解码工具验证参数，避免因代码误解引发系统风险。
