泰科1488991-1是一款矩形母端子护套连接器，专为线到板及线到线连接设计，支持IP67防护等级，适用于工业设备、户外仪器等需防尘防水的场景。其尼龙6/6外壳兼具高强度与耐化学腐蚀特性，通过键控设计(代码A)实现精准插接，避免反向安装风险，端子位置保证功能确保接触稳定性。3位单行布局(中心线间距4mm)适配1.2mm母端端子，对接公端宽度1.2mm，兼容紧凑布线需求。外壳集成锁定结构与自由悬挂安装方式简化了电缆固定流程，但需搭配附件实现应力消除。黑色外壳与可维修设计便于维护更换，产品尺寸紧凑(19×26.5×15.6mm)，适合空间受限环境。凭借高防护性、防呆对准机制及耐用材质，该连接器广泛应用于传感器信号传输、控制链路、户外通信设备等对环境适应性与可靠性要求严苛的领域。
一、1488991-1中文参数手册
| 分类 | 详情 |
|---|---|

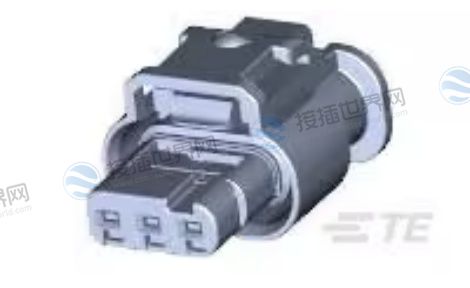

| 产品图 |
 |
|
产品型号 |
1488991-1 |
| 连接器形状 | 矩形 |
| 混合型连接器 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 连接器系统 | 线到板, 线到线 |
| 可密封 | 是 |
| 主要锁定特性 | 外壳集成 |
| 连接器和端子端接到 | 电线和电缆 |
| 位数 | 3 |
| 行数 | 1 |
| 主要产品颜色 | 黑色 |
| 连接器和键控代码 | A |
| 端子类型 | 母端 |
| 端子大小 | 1.2mm |
| 对接公端宽度 | 1.2 mm [ .047 in ] |
| 接合对准 | 带有 |
| 接合对准类型 | 键控 |
| 端子位置保证 | 是 |
| 应力消除 | 按附件添加 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 外壳材料 | 尼龙 6/6 |
| 中心线（间距） | 4 mm [ .157 in ] |
| 连接器高度 | 15.6 mm [ .614 in ] |
| 产品长度 | 19 mm [ .748 in ] |
| 产品宽度 | 26.5 mm [ 1.043 in ] |
| IP 等级 | IP67 |
| 可维修 | 是 |
| 能够保证连接器位置 | 否 |
|
采购入口 |
1488991-1现货 |
| 原厂手册 |
1488991-1数据手册.PDF |
二、1488991-1配套型号
配套型号
产品图
1418850-2
1418850-3
1418850-1
1670146-3
更多配套型号查询
1488991-1配套型号大全
三、1488991-1适用领域
泰科1488991-1连接器凭借其防护性、可靠性和适配性，广泛应用于以下领域：
1. 工业自动化与机械设备：IP67密封设计及尼龙6/6外壳(耐温、耐腐蚀)适应工厂、机械臂等复杂环境，支持传感器信号传输与控制链路连接。
2. 汽车电子系统：键控对准(代码A)和精准端子位置保证避免误插，适用于车载ECU、线束连接及仪表盘信号传输，保障行车稳定性。
3. 医疗设备与仪器：防尘防水特性适配医疗设备内部布线，黑色外壳便于视觉识别，可维修结构简化消毒与维护流程。
4. 户外与恶劣环境设备：如太阳能逆变器、路灯控制系统等，密封性能抵御雨水、尘埃侵入，自由悬挂安装适配紧凑空间布局。
5. 通信与数据设备：线到板/线到线灵活连接方式支持路由器、交换机内部信号传输，3位单行布局(间距4mm)平衡密度与可靠性。
该连接器通过集成锁定与键控设计，在高要求场景中实现稳定连接，同时兼顾安装便捷性与长期耐用性。
四、1488991-1常见问题与解决方案
泰科1488991-1连接器在使用中可能遇到以下常见问题及解决方案：
1. 密封失效风险
- 问题：IP67防护等级虽能防尘防水，但长期暴露于高温、高湿或化学腐蚀环境可能导致密封件老化，影响防护性能。
- 解决方案：定期检查密封胶圈状态，必要时更换;避免接触腐蚀性液体，必要时加装外部防护罩。
2. 安装稳定性不足
- 问题：自由悬挂安装方式在振动或冲击环境下易导致连接器位移，引发接触不良。
- 解决方案：使用固定夹或扎带加固连接器与电缆的连接部位;在设备内部预留减震空间或加装缓冲垫。
3. 键控对准操作失误
- 问题：键控代码A设计需精准对准公端，操作不当可能导致插接错误或端子损坏。
- 解决方案：安装前确认公母端键控标识匹配，借助辅助工具(如对齐治具)分步插拔，避免强行操作。
4. 端子接触电阻波动
- 问题：母端端子(1.2mm)与公端长期插拔可能导致接触面磨损，影响信号传输稳定性。
- 解决方案：定期清洁端子触点，使用导电润滑剂维护;若接触电阻超过标准(如>50mΩ)，需更换端子或整个连接器。
5. 应力消除不足引发故障
- 问题：未使用应力消除附件时，电缆拉扯可能传递应力至端子，导致内部连接松动或断裂。
- 解决方案：严格按手册要求安装应力消除部件(如护套或固定环)，确保电缆自然弯曲半径≥5cm。
6. 高温环境下的材料性能下降
- 问题：尼龙6/6外壳在高温(接近80℃)或低温(低于-30℃)下可能发生形变，影响密封性与机械强度。
- 解决方案：避免长期暴露于极端温度，必要时选择耐温等级更高的替代型号;在高温场景中加装散热片或隔热层。
通过上述针对性措施，可有效提升该连接器在工业设备、汽车电子等场景中的长期可靠性，同时延长其使用寿命。
