泰科TE 173631-1连接器中文手册_现货采购_配套型号指南
泰科173631-1连接器通过1.8mm冲压成形母端设计，结合锡镀层工艺实现低阻抗接触，可承载10A持续电流。其F型压接技术兼容0.5-1.25mm²(16-20AWG)铜导线，配备2.0-2.6mm绝缘直径适配槽，确保大电流传输稳定性，180°无尖刃主体结构防止安装损伤，16mm公端长度实现快速盲插对接，工作温度覆盖-22℉至212℉极端环境，卷盘封装(4000件/盘)提升产线装配效率，满足UL认证的防火要求，该型号特别适用于需通过24A瞬态电流的工业设备，如变频器功率模块、无人机动力系统及储能设备接线，非密封设计优化了散热性能与维护便捷性。
一、173631-1中文手册
| 分类 | 详情 |
|---|---|

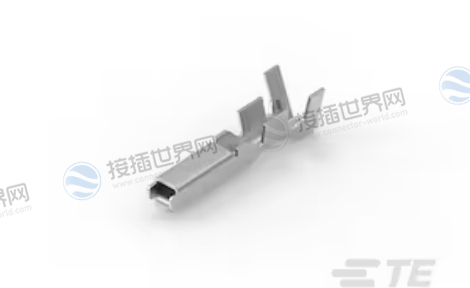

| 产品图 |
 |
| 产品型号 |
173631-1 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 端子密封类型 | 非密封 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.8mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 10 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.8 mm [ .071 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .64 mm [ .025 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 2 – 2.6 mm [ .079 – .102 in ] |
| 线径 (AWG) | 20 – 16 |
| 线径 (mm²) | .5 – 1.25 |
| 线径查找 (mm²) | .5,.6,.75, 1, 1.25 |
| 线径查找 (AWG) | 16, 17, 18, 19, 20 |
| 公端长度 | 16 mm [ .63 in ] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 105 °C [ 212 °F ] |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
173631-1现货 |
| 原厂手册 |
173631-1数据手册.PDF |
二、173631-1配套型号
配套型号
产品图

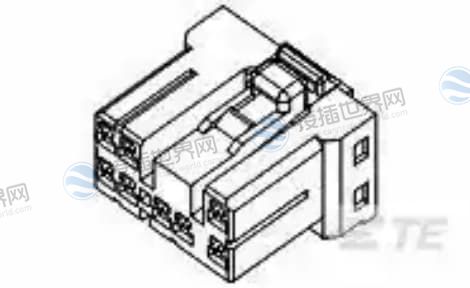

173645-1

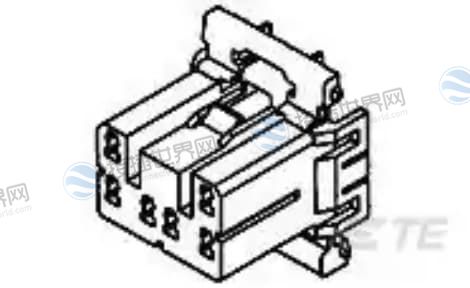

368502-1

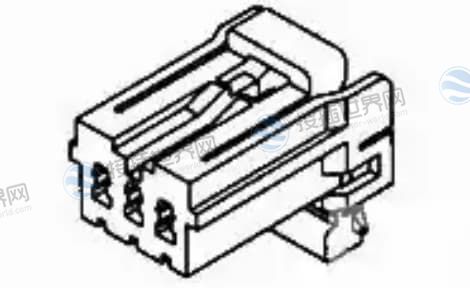

176116-6

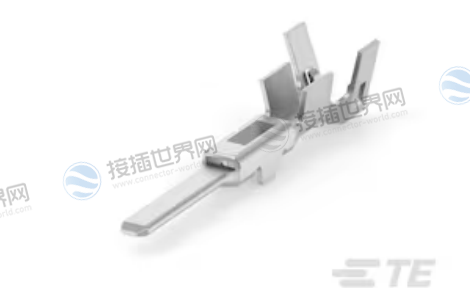

174952-1
更多配套型号
173631-1配套型号大全
三、173631-1适用领域
• 电动工具：电钻电机驱动线、角磨机开关回路
• 电源设备：UPS不间断电源连接、逆变器输出端子
• 工业设备：伺服电机控制线、电焊机内部配线
• 新能源系统：太阳能汇流箱、电动车充电桩信号端
• 智能家居：即热式热水器加热模块、中央空调压缩机电路
四、173631-1常见问题与解决方案
▌大电流引发端子过热
→ 控制持续电流≤10A，公端插入深度需达16mm±0.5mm
▌压接处绝缘层破裂
→ 使用2.0-2.6mm规格线缆，压接力度调整为8-10N·m
▌卷盘取料卡顿
→ 保持卷轴水平放置，建议搭配TE自动送料机使用
▌瞬态电流导致电弧
→ 避免24A超载超过5秒，加装灭弧电路保护模块
▌多股线芯压接不实
→ 选用绞合铜线时需预浸锡处理，采用四爪压接模具加固
