泰科TE 173630-1连接器中文手册_现货采购_配套型号指南
泰科173630-1连接器以180°无尖刃主体设计提升安装安全性，母端子采用冲压成形工艺与锡镀层处理，有效降低接触电阻。其F型压接结构适配0.2-0.35mm²铜导线，通过16mm公端精准对接，保障低压信号传输稳定性。支持-22℉至212℉极端温度环境，非密封设计简化维护流程，1.8mm微型端子满足高密度PCB布局需求。典型4A电流承载能力符合IEC低功率标准，适用于电机控制板、智能家电主板及自动化传感器等场景。兼容1.4-1.9mm绝缘外径线缆，可搭配标准压接工具快速部署，UL认证确保在震动、粉尘环境下的持久连接性能。
一、173630-1中文手册
| 分类 | 详情 |
|---|---|

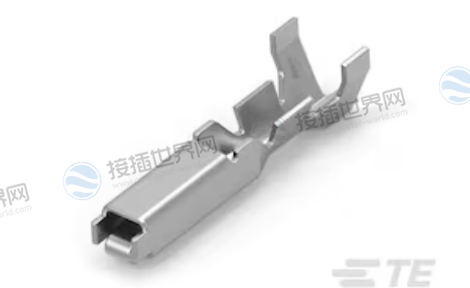

| 产品图 |
 |
| 产品型号 |
173630-1 |
| 插座种类 | 180° |
| 主要锁定特性 | 无尖刃主体 |
| 可密封 | 否 |
| 端子密封类型 | 非密封 |
| 导线端子端接区域电镀材料 | 锡 |
| 端子制造 | 冲压成形 |
| 端子大小 | 1.8mm |
| 压接类型 | F 型压接 |
| 典型额定电流 (A) | 4 |
| 端子类型 | 母端 |
| 对接公端宽度 | 1.8 mm [ .071 in ] |
| 接触面电镀 | 锡 (Sn) |
| 对接公端厚度 | .64 mm [ .025 in ] |
| 线缆端接方法 | 压接 |
| 产品端接到 | 导线 |
| 兼容的绝缘直径范围 | 1.4 – 1.9 mm [ .055 – .075 in ] |
| 线径 (AWG) | 24 – 22 |
| 线径 (mm²) | .2 –.35 |
| 线径查找 (mm²) | .2,.25,.35 |
| 线径查找 (AWG) | 22, 23, 24 |
| 公端长度 | 16 mm [ .63 in ] |
| 绝缘选项 | 非绝缘 |
| 工作温度（最大值） | 105 °C [ 212 °F ] |
| 工组温度范围 | -30 – 105 °C [ -22 – 221 °F ] |
| 与电线基础材料兼容 | 铜 |
| 端子传导 | 0 – 24 A（低功率） |
|
采购入口 |
173630-1现货 |
| 原厂手册 |
173630-1数据手册.PDF |
二、173630-1配套型号
配套型号
产品图

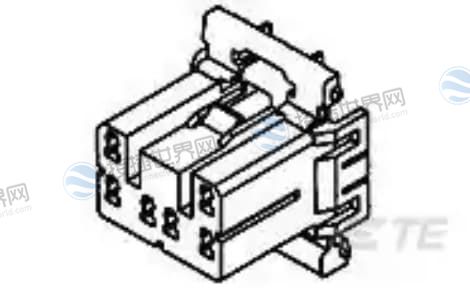

368502-1

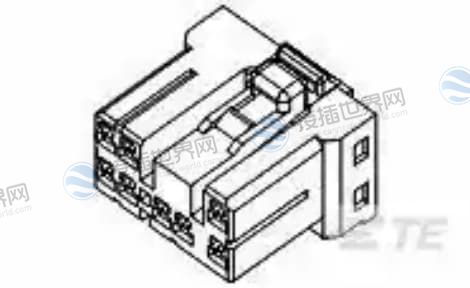

176116-6

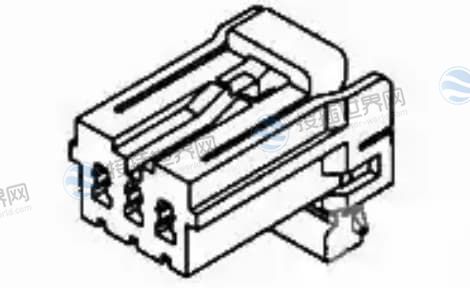

174952-1
更多配套型号
173630-1配套型号大全
三、173630-1适用领域
• 家用电器：空调控制板、洗衣机电机驱动模块
• 工业控制：低压传感器接线、PLC信号传输接口
• 电子设备：电源适配器内部连接、LED驱动电路
• 低压配电：24V DC控制系统、安防设备供电线路
• 汽车电子：车载仪表盘信号线束(非高温密封区域)
四、173630-1常见问题与解决方案
▌压接后导线易松动
→ 检查绝缘层直径是否在1.4-1.9mm范围，使用TE专用F型压接钳
▌高温环境导电性能下降
→ 确保工作温度≤105℃，避免持续超4A电流负载
▌接触面氧化导致信号衰减
→ 定期用无水乙醇清洁锡镀层，存储时加装防潮袋
▌公端插入阻力过大
→ 确认对接公端厚度为0.64mm±0.02mm，涂抹微量接触润滑剂
▌线径不匹配引发断路
→ 严格按22-24AWG(0.2-0.35mm²)选线，禁用铝芯导线
