J30J连接器是几针?一文看懂针数定义、型号解读与常见规格盘点

无论是在维修航空设备的老图纸，还是在调试一块工控板卡，当你看到物料清单上写着“J30J连接器”时，脑海里蹦出的第一个问题往往是：“这到底是几针的?”这个问题非常实在，毕竟针数不对，所有后续的接线和采购全是白费功夫。但别急着找答案，我得先告诉你一个关键事实：“J30J”本身并不直接告诉你针数，它就像是一个家族的姓氏。要搞清楚具体是“几针”，你得学会看它后面的“名字”。今天，我们就来把这个“名”和“实”彻底对上号。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、核心概念：为什么没有唯一的答案?

首先要纠正一个常见的误解。很多人以为“J30J”像USBType-C一样，代表一个固定的接口形态和针数，其实完全不是这样。

J30J是中国电子元器件国家标准中的一种高密度微矩形电连接器系列的代号。这个“系列”意味着，它下面包含了一整套尺寸相近、但触点(针)数量不同、排列方式各异的具体产品型号。

这就像我们问“轿车有几个座位?”一样，答案取决于具体车型，可能是4座、5座或7座。同理，问“J30J是几针?”，必须落到具体的完整型号上。

^{二、解码密钥：从型号后缀读出针数}

真正的答案，就藏在连接器外壳上印刻的完整型号里。这个型号有一套标准的命名规则，而针数信息是其中最关键的一部分。

一个典型的J30J连接器完整型号看起来是这样的：

J30J-XYZ

“J30J”：是系列代号，表示它属于这个微矩形连接器家族。

“-”：是分隔符。

“X”：这个位置是阿拉伯数字，它直接、明确地代表了该连接器内所含的接触件(针或孔)的总数。这是你要找的“几针”的答案。

“Y”：这个字母表示接触件的性别和类型。常见的是“T”(表示插针，即公头)和“Z”(表示插孔，即母头)。

“Z”：这个字母(有时是多个字母)表示其他结构特征，比如安装方式、有无法兰盘、密封类型等。

让我们来看几个实例，一目了然：

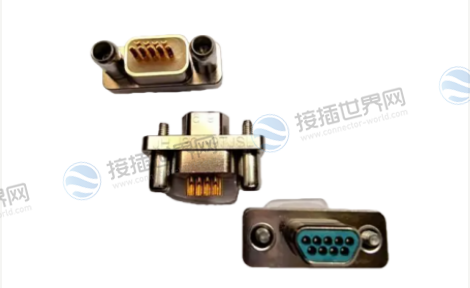

型号：J30J-9T

解读：“9”代表它有9个接触件，“T”代表是插针(公头)。所以，这是一个9针的公头连接器。

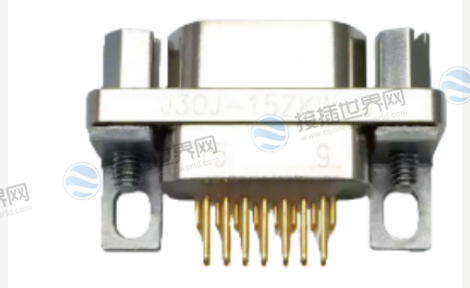

型号：J30J-15ZK

解读：“15”代表它有15个接触件，“Z”代表是插孔(母头)。所以，这是一个15孔的母头连接器(通常我们说“针数”时也泛指接触件总数，所以也可称15针母头)。

型号：J30J-37TZ

解读：“37”代表它有37个接触件。所以，这是一个37针的公头连接器(带“Z”可能表示法兰安装)。

看明白了吗?你不需要记住整个复杂的规则，只需要在“J30J-”后面找到那组连续的数字，它就是你要的针数。

三、常见规格：J30J系列都有哪些主流针数?

知道了怎么看，你可能会好奇这个家族到底有哪些成员。根据国家标准和常见的市场需求，J30J系列包含了多种触点数量的型号，以适应不同的电路复杂度需求。

以下是一些非常常见和主流的规格(注意，实际型号会带有完整的后缀)：

低密度型号

9针、15针、21针。常用于信号数量不多的模块间连接。

中密度型号

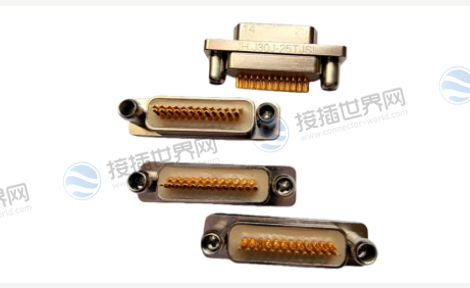

25针、31针、37针。这是应用最广泛的规格之一，平衡了连接密度和尺寸，在航空、航天、通信设备中很常见。

高密度型号

51针、66针、74针、100针。用于需要传输大量信号或电源的复杂系统，集成度非常高。

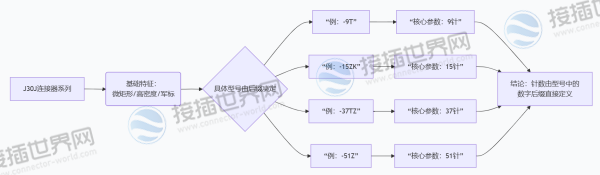

为了方便您快速建立概念，可以参考以下示意图，它展示了J30J系列如何从一个基础框架衍生出不同针数的具体型号：

四、实践指南：如何确认你手中的连接器针数?

当你面对一个实物时，可以按以下步骤操作：

1.寻找型号：仔细查看连接器的金属外壳侧面或端面，通常会用激光或钢印刻有完整的型号。

2.定位数字：找到“J30J-”后面紧跟的那组数字(如25、37、51)。

3.清点验证(可选)：如果不放心，可以小心地观察插合面(注意防尘)，数一数里面金属接触件(针或孔)的总数，这个数字应该和型号中的数字完全一致。这是最可靠的最终验证方法。

一个重要的提示：在配对使用时，一个“J30J-25T”(25针公头)必须搭配一个“J30J-25Z”(25孔母头)。它们的针/孔数量必须相同，但性别相反，才能正确配对。

所以，回到最初的问题：“J30J连接器是几针?”现在你可以自信地回答：这取决于它的具体型号，而答案就印在它身上。

关键在于，不要把“J30J”当作一个具体产品，而要把它理解为一个产品系列的名称。真正定义其物理特性的，是后面那串包含针数、性别和结构的完整代码。掌握了“从型号看针数”这个简单却至关重要的技能，无论是在设计选型、维修替换还是采购询价时，你都能精准无误地锁定目标，再也不会为“几针”这个问题而困惑了。记住，在严谨的工程领域，细节永远藏在标准化的编码之中。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
