J30J连接器详细参数全解析：从电气性能到环境适应性，一文掌握核心数据

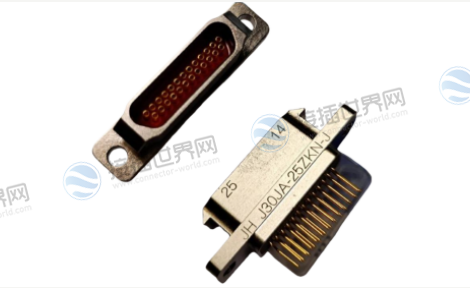

当你手里拿到一份图纸，上面指定使用“J30J”连接器，或者仓库里堆着几种不同后缀的J30J库存时，光知道名字可不够。要真正用对它、选对型，我们必须钻到它的“参数表”里去。这个连接器到底能过多大电流?能耐多少伏电压?能在零下多少度到零上多少度稳定工作?这些详细参数，才是决定它能否在你的项目中可靠服役的硬指标。今天，我们就抛开型号前缀，直击核心，把J30J连接器那些关乎性能与安全的详细参数，一次性弄个明白。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、参数基石：理解J30J的核心定位与规范来源

在解读具体数字前，必须明确：J30J系列是一种符合中国国家军用标准(通常指GJB，如GJB598系列或相关详细规范)的高可靠性矩形电连接器。它的所有“详细参数”，并非厂家随意制定，而是由这套严苛的军标体系所定义和保证的。这意味着，其参数是在统一的质量和测试标准下得出的，具有权威性和可比性。其主要设计目标是在航空航天、兵器、船舶及高端工业等恶劣环境下，提供稳定的电气连接。

^{二、核心参数分类详解}

我们可以将J30J的详细参数分为三大类：电气参数、机械参数和环境参数。这三者相辅相成，缺一不可。

1.电气性能参数：电流与信号的通道保障

这是连接器的首要功能指标，直接决定了其传输能力。

接触电阻

这是衡量导电效率的关键。J30J使用的J型接触件，其单个接触对的接触电阻通常要求不大于5毫欧(mΩ)。低接触电阻意味着更少的能量损耗和发热。

额定工作电流

指接触件长期安全通过的最大电流值。根据接触件直径和材料不同，J30J单孔额定电流常见为3A或5A。这是设计电路、防止过载发热的核心依据。

工作电压

指连接器能够安全承受的最高对地电压。J30J的额定工作电压一般为400V(交流有效值)或500V(直流)。这定义了其适用的电路电压等级。

绝缘电阻

衡量相邻接触件之间及接触件与外壳之间绝缘性能的指标。在标准大气条件下，其值通常要求不低于1000兆欧(MΩ)，高湿度环境下也有相应要求(如不低于100MΩ)，确保信号不串扰、不漏电。

耐电压(抗电强度)

考核连接器介质瞬间承受高电压而不被击穿的能力。试验电压通常为1500V(交流有效值)，持续1分钟无击穿或飞弧。这是安全性的重要保障。

2.机械与结构参数：物理连接的可靠性

这些参数确保了连接器在物理层面经久耐用、连接可靠。

接触件数量与排列

J30J外壳号(如“30”)决定了其最大可容纳接触件数量。常见规格有9,15,21,25,27,37,48芯等。具体排列方式需查阅产品接线图。

插拔力：包括单孔分离力和总分离力。单孔分离力有明确范围(如0.3N~1.5N)，太小则接触不可靠，太大则插拔困难。总分离力是所有接触件分离力之和，是操作手感的直接体现。

机械寿命(插拔次数)

指连接器在规定的插拔循环后，其电气和机械性能仍能符合要求的能力。J30J连接器的机械寿命通常为500次以上，高品质产品可达1000次，这体现了其耐用性。

锁紧方式

采用卡口式快速连接锁紧系统，通常旋转60°即可完成锁紧或分离，带有明显的到位感和听觉反馈(“咔哒”声)，并设计有防误插键槽。

3.环境适应性参数

应对严苛挑战的底气

这是军标连接器区别于商业器件的核心，决定了其应用边界。

工作温度范围

J30J连接器通常设计为-55℃至+125℃(有时可达+155℃)。这个宽温域保证了其在极寒的高空或酷热的设备舱内都能正常工作。

密封性

对于带密封版本的型号(可能在型号后缀中用“F”等表示)，其防护等级可达到GJB599A规定的气密封或耐水密封等级。在特定气压下，泄漏率有严格规定(如≤1×10^-3Pa·m³/s)，能有效防潮、防盐雾。

耐腐蚀性(盐雾试验)

连接器在经过96小时或更长时间的中性盐雾试验后，外观不应产生红锈，性能不应下降。这对于海洋或沿海环境至关重要。

振动、冲击与加速度

能够承受GJB标准中规定的高强度随机振动、机械冲击和恒加速度试验。例如，在10Hz~2000Hz的振动条件下，不应出现电接触瞬间断路(即“瞬断”时间不超过规定值，如1μs)。

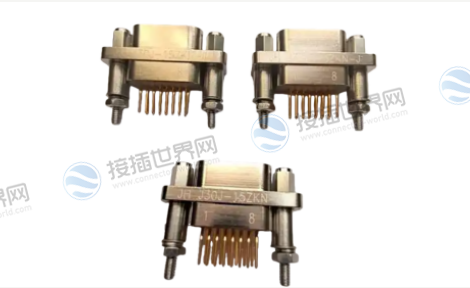

为了方便您快速查阅和对比，下表汇总了J30J连接器的核心参数范围：

三、参数应用：如何根据需求匹配与选型?

掌握了详细参数，最终是为了正确使用，在实际工程中，你需要：

1.需求映射：将你的应用场景转化为参数要求。例如，设备在室外车载平台使用，就必须重点考核振动冲击、温度范围及密封性参数。

2.降额使用：为了保证长期可靠性和安全余量，电气参数(尤其是电流和电压)必须降额使用。例如，对于5A的接触件，在高温环境下长期工作，可能只建议用到3A或更低。

3.查阅权威文件：任何“典型值”都不能替代针对具体型号和制造商的正式产品详细规范(PDD)或技术手册。在最终设计前，务必以官方文件为准。

4.关注组合参数：参数之间会相互影响。例如，高温可能导致绝缘电阻下降;振动环境下，插拔力参数是否稳定关乎是否会产生瞬断。需要综合评估。

总而言之，J30J连接器的“详细参数”并非一堆枯燥的数字列表，而是一份完整定义其能力边界的“性能护照”。从微欧级的接触电阻，到上千伏的耐压强度;从数百次的插拔寿命，到零下55度的严寒考验，每一个参数背后，都是为应对极端环境、保障万无一失而设定的严格标尺。

对于工程师而言，吃透这些参数，意味着能在设计初期就做出精准可靠的选型，避免“小马拉大车”的隐患或“杀鸡用牛刀”的浪费。下次当你面对J30J连接器时，希望这份详尽的参数解读能成为你手边可靠的“技术放大镜”，助你看清本质，用得放心。记住，可靠性就藏在这些经得起推敲的细节参数之中。
